电源变压器用6mm螺旋盘管冷却结构

　　在中小容量油浸式电源变压器的热管理设计中，外置式盘管冷却结构是平衡散热效率、安装空间与改造成本的常用方案，本次呈现的6mm通径螺旋冷却盘管，正是针对这类场景优化的管路换热组件。不同于常规嵌入式冷却管路需要在变压器油箱壁提前开孔焊接的复杂工艺，这套组件采用压缩拟合连接结构，无需额外焊接工序，现场安装时仅需匹配对应通径的油路接口，通过接头的卡套压缩结构即可实现密封固定，既适合新设备的预装配套，也能满足在运老旧变压器的散热改造需求，尤其适配安装空间局促、无法布置大面积片式散热器的户内配电场景。

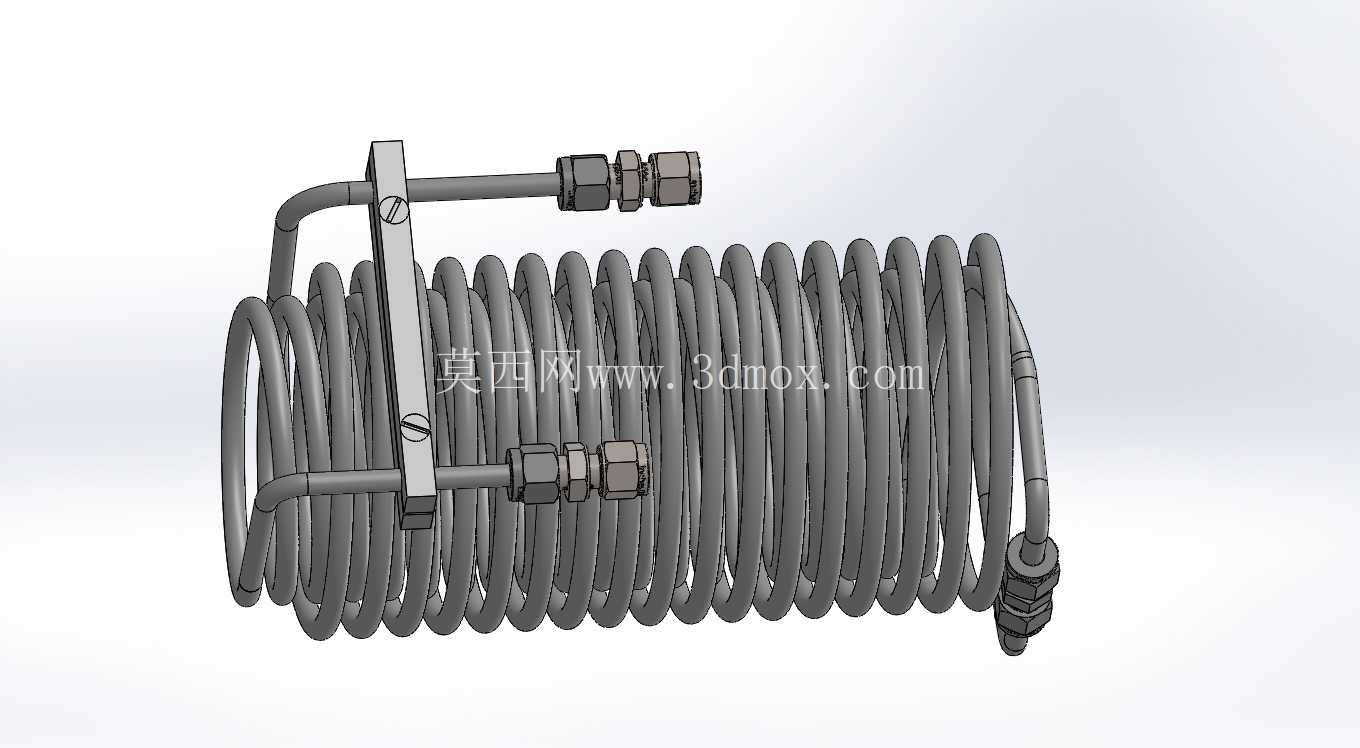

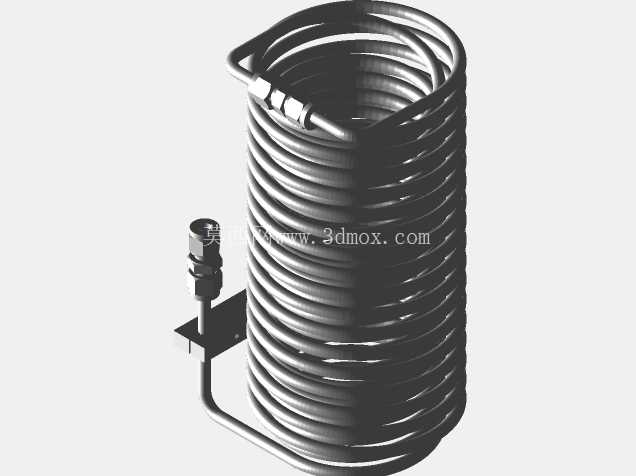

　　从结构设计逻辑来看，主体采用连续螺旋盘管构型并非单纯为了压缩安装体积，核心考量是在有限的投影空间内最大化换热接触面积——同等管路长度下，螺旋排布的盘管与外部冷却空气或者喷淋冷却液的接触路径更长，且螺旋结构形成的自然扰流效应，能让冷却介质在盘管外表面形成持续的紊流边界层，避免层流状态下的热阻堆积，相比直排管路换热效率可提升15%以上。盘管两端的连接管段做了90度弯折引出设计，弯折处预留了足够的平直缓冲段，避免管路弯折处应力集中导致的开裂渗漏，同时引出端的固定支架采用双螺栓锁紧结构，支架上的长圆孔设计允许安装时根据实际接口位置做±5mm的位置微调，抵消油箱加工、管路焊接带来的装配公差，降低现场安装的对位难度。

　　管路连接端采用的6mm通径压缩拟合接头，是这套结构的核心功能细节，接头的卡套采用软硬匹配的双金属结构，锁紧时前端软质卡环会均匀嵌入管路外壁形成环形密封线，后端硬质支撑环则承担管路的轴向固定力，即使变压器运行中存在持续的低频振动，也不会出现接头松动、渗漏的问题，相比传统的螺纹缠生料带连接方式，压缩接头的密封可靠性更高，后期维护拆解也更方便，无需切割管路即可完成拆卸更换。

　　从安装边界来看，整套螺旋盘管的轴向长度控制在适配常规100-630kVA容量变压器侧部安装空间的范围内，盘管的螺旋外径避开了变压器高压侧接线端子的安全距离要求，安装时不会与高压引线、绝缘护套产生干涉；引出管段的中心距与常规变压器油箱的预留油路接口尺寸匹配，无需额外加工过渡转接件。实际运行过程中，变压器内部的高温绝缘油通过油泵驱动进入冷却盘管，在螺旋管路内流动的过程中通过管壁将热量传递到外部，冷却后的绝缘油再回流到变压器油箱内部，形成闭环的散热循环，相比自然风冷的散热方式，这套盘管结构配合低功率风机即可将变压器的顶层油温控制在允许的运行范围内，避免高温导致的绝缘老化加速问题。

　　在建模细节处理上，这套结构还原了实际加工中的所有工艺细节：盘管的螺旋节距均匀一致，弯折处的管路壁厚减薄率控制在15%以内，符合金属管路冷弯加工的工艺要求；接头处的螺母、卡套、接头体都做了独立的结构建模，装配关系完全匹配实际零件的配合公差，固定支架上的螺栓孔、锁紧螺钉的位置都按照实际装配关系做了对应约束，既可以用于散热系统的方案选型展示，也能直接导入装配环境做干涉检查、管路布局模拟，为变压器散热系统的设计迭代提供准确的三维参考。
