带表盘调压式压力指示控制器结构

　　在气动控制系统的气源处理支路里，这类带集成表盘的压力指示控制器是很常见的阀类部件，很多车间的气动工装、小型自动化气路末端都会用到它，不像大型工业调压阀组那样占空间，它把压力显示和调压功能整合在同一个阀体上，不用额外在阀后外接压力表，能节省不少安装空间，对于排布紧凑的设备气路来说非常实用。

　　从实际使用场景来看，这类部件常装在设备气源入口的支路上，或是单个气动执行元件的前端，用来稳定输出端的气压，同时直接显示当前输出的压力值，方便操作人员快速判断气路压力是否在正常区间，不用额外绕管接外置压力表，减少了管路接头的数量，也就降低了气路泄漏的概率。日常使用的时候，旋转阀体侧面的黑色滚花调节旋钮就能改变输出压力，顶部的表盘会实时反馈当前的输出压力值，调节的时候不用盯着外接仪表，视线顺着阀体就能看到读数，操作起来很顺手。

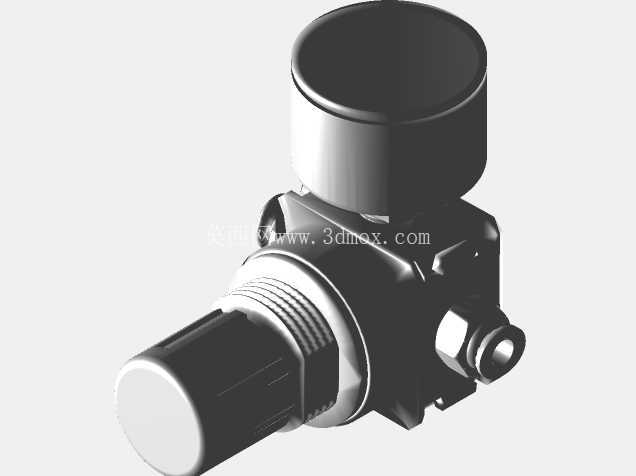

　　设计上这款部件采用了集成式的结构思路，阀体主体为金属材质，兼顾耐压能力和结构强度，两个流体接口分布在阀体侧下方，接口的配件尺寸适配6毫米规格的气动软管，和常规的小型气动系统管路规格匹配，不用额外做转接头适配。表盘部分做了凸起的防护结构，黑色的表壳外圈能一定程度上抵御日常的磕碰，避免车间里的工具剐蹭到表盘玻璃导致读数不清或者表盘损坏。调节旋钮做了滚花防滑处理，即使手上沾了少量油污也能顺利转动调节，不会打滑。阀体上的接口都做了标准的快插适配结构，插气管的时候直接对准插入就能密封，拆卸的时候按下接口处的蓝色卡圈就能拔出气管，现场安装维护都很方便。

　　安装边界方面，这款部件整体外形紧凑，阀体本身的宽度不大，安装的时候只需要预留出调节旋钮的转动空间，还有表盘的读数视野空间就行，不用预留额外的外接仪表安装位。垂直安装或者水平安装都不影响它的使用，只要保证气流方向和阀体上的标识一致就可以，安装时要注意避开有强烈振动的位置，虽然阀体本身有一定的抗振能力，但长期在强振动环境下会影响表盘的读数精度，也可能导致调节好的压力出现偏移。日常维护的时候只需要定期检查接口处有没有漏气，表盘读数是否准确就行，不需要做复杂的拆解保养，对于设备运维人员来说很省心。

　　从结构细节来看，阀体内部的调压结构采用了常见的弹簧膜片式结构，输出压力稳定，不会出现压力飘移的情况，当输入压力出现小幅波动的时候，内部结构会自动补偿，保证输出压力维持在设定值，给后端的气动元件提供稳定的气源压力，避免因为压力波动导致气缸出力不稳、气动夹具夹持力不足这类问题。集成的压力表和阀体内部的气腔直接连通，没有额外的引压管，压力反馈更直接，读数的延迟很小，调节压力的时候能实时看到压力变化，不用等压力慢慢传导到外接压力表，调节效率更高。

　　在做设备气路设计的时候，选用这类集成式的压力指示控制器，能简化气路的BOM表，减少单独采购调压阀和压力表的选型匹配工作，也能减少装配时的零件数量，降低装配出错的概率，同时整体的成本比单独采购阀和表再搭配接头组装要更低，对于批量做小型气动设备的厂商来说是很实用的选型方案。它的耐压范围覆盖常规工厂气动系统的常用压力区间，能满足大部分普通气动回路的使用需求，不管是小型装配工位的气路，还是自动化设备上的单路气控支路，都能适配使用。
