卧式金属折弯带锯设备三维结构设计

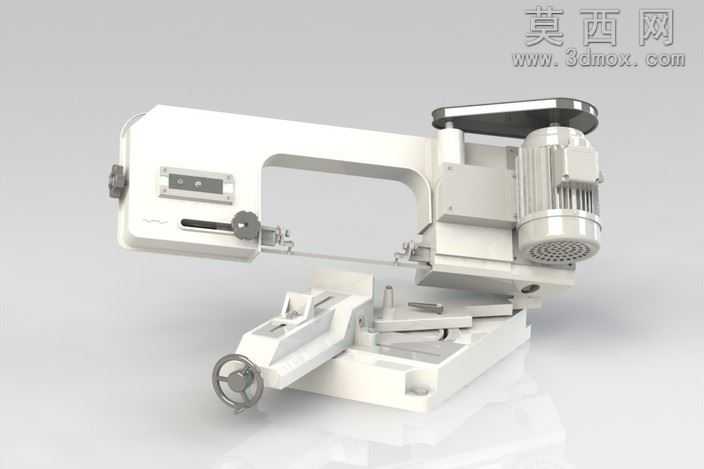

本作品为卧式折弯结构金属带锯的三维数字化模型，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械加工设备的实际装配逻辑，对每一处零部件的配合公差、安装位置都做了对应约束，确保模型可直接用于装配干涉校验、结构优化参考等场景。模型整体采用C型悬臂式主体机架结构，机架部分通过实体建模还原了铸造壳体的厚重质感，表面做了哑光白漆材质渲染，边缘处做了细微的圆角过渡处理，还原真实工业设备的外壳加工工艺，避免生硬直角带来的不真实感。上部驱动单元完整还原了异步电动机的结构细节，包括电机外壳的散热筋条、端盖的固定螺栓、尾部散热风罩与风叶结构都做了精细化建模，电机与锯轮传动部分的连接座、张紧调节机构也完整复刻，张紧手轮的防滑滚花、锁紧拨杆的铰接结构都做了可动约束预留，能够直观展示锯条张紧度的调节逻辑。下部工件夹持工作台部分，还原了角度可调的折弯式锯切托架结构，配合侧面的进给手轮、丝杠传动副、夹钳锁紧机构，能够清晰展示不同角度金属工件的锯切装夹逻辑，工作台的T型槽、定位挡块、刻度标识都通过纹理映射做了细节还原，手轮部分做了金属镀铬材质渲染，表面添加了细微的使用磨损纹理，提升整体渲染真实感。锯条部分采用薄壁拉伸建模，配合锯齿的阵列特征还原了带锯条的切削结构，锯条导向座的硬质合金导向块、冷却喷嘴结构也做了对应呈现。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮设备主体轮廓，补光弱化阴影死黑区域，轮廓光勾勒设备边缘结构，地面添加了柔和的反射效果，让整体渲染图更具工业产品展示质感。整个模型的结构拆分完全按照真实设备的装配层级划分，从标准件到定制加工件都做了独立的零件层级区分，能够清晰展示折弯锯的动力传递、锯切进给、工件装夹、角度调节的全部工作原理，可作为五金加工设备教学、锯切类设备结构改良设计的参考模型使用。
