U型四管紧凑型节能荧光灯结构设计

　　日常民用与商用场景里，紧凑型荧光灯的替换适配一直是照明结构设计的高频需求，这款U型四管结构的CFL灯泡，核心设计目标是在匹配传统螺口灯座安装边界的前提下，最大化压缩发光管组的占用空间，同时保证荧光粉激发后的光通量输出满足日常照明要求。从实际安装适配维度看，灯头部分完全沿用通用E27螺口的尺寸规范，螺纹外径、绝缘段长度、触点高度均符合国标灯座的配合公差要求，无需额外转接件即可直接替换传统白炽灯，适配家庭吊顶灯座、桌面台灯、商用筒灯等绝大多数常规照明安装位，安装时的旋入扭矩控制在常规民用灯具的操作区间，不会出现灯座受力开裂或接触不良的问题。

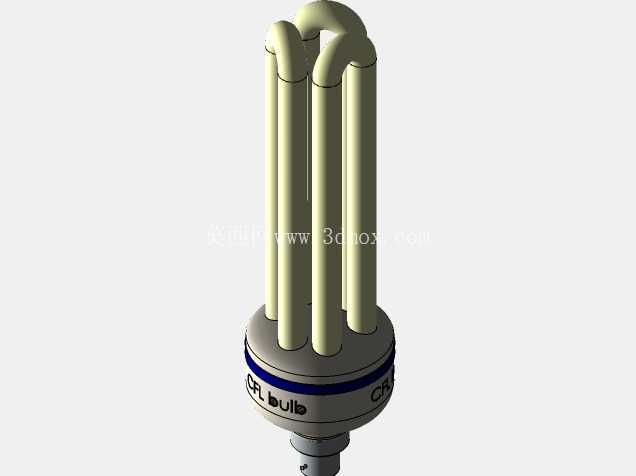

　　发光管组采用四根等径U型弯管环形阵列排布的结构，单根玻璃管的管径控制在12mm区间，弯管的圆弧过渡段做了等曲率处理，避免玻璃弯折处出现壁厚不均导致的应力开裂隐患，四根灯管的下端通过统一的塑封底座固定，内部的导气通道连通各管腔体，保证汞蒸气在管内的均匀分布，减少灯管局部发黑的早期失效问题。管组整体的外轮廓直径控制在45mm以内，高度方向从塑封底座顶面到弯管顶端的尺寸不超过110mm，相比同功率的单U、双U结构，在相同占用空间下能提升近40%的荧光粉涂覆面积，光效表现更优，同时环形排布的管组不会出现单侧发光过强的问题，配光曲线更接近传统白炽灯的全周发光特性，不会出现普通节能灯常见的顶部暗区问题。

　　底座部分采用阻燃PBT材质塑封结构，外壁设置的环形标识槽用于印刷产品参数，内部预留的空间用于安置电子镇流器元件，镇流器的安装位做了限位筋设计，避免运输或安装震动导致元件引脚脱焊，底座与灯头的铆接位置做了滚花处理，提升结合强度，防止长期使用后灯头与塑封底座出现松脱。设计过程中需要重点考量灯管与塑封底座的密封配合，玻璃管与塑封件的结合处采用耐高温硅胶密封，既可以防止管内惰性气体泄漏，也能阻挡外界水汽进入管腔，提升潮湿环境下的使用可靠性。

　　从实际应用场景出发，这款结构的节能灯适配-10℃到40℃的工作环境温度，既可以用于普通家庭的卧室、客厅照明，也能满足走廊、楼道等公共区域的长时间点亮需求，管组的排布结构预留了足够的散热间隙，相邻灯管之间的3mm间隙可以保证空气自然对流，带走灯管工作时产生的热量，避免塑封底座长期处于高温环境下出现老化脆化问题。相比螺旋型节能灯，四U型结构的玻璃管加工工艺更简单，弯管工序的良品率更高，后期维护替换的成本更低，同时管体的直立结构在包装运输过程中不易出现断裂破损，适合批量仓储与长途运输。

　　结构建模过程中需要重点验证几个配合边界：一是灯头螺牙与标准灯座的干涉检查，确保旋入过程中无卡滞，触点接触压力在合理区间；二是塑封底座与电子镇流器的安装间隙，保证镇流器元件的引脚不会与玻璃管尾部发生触碰，避免工作时的高压击穿隐患；三是灯管弯管段的曲率半径校验，确保玻璃弯折处的最小壁厚满足强度要求，不会出现加工过程中的暗裂问题；四是整灯的重心校核，保证灯头安装后整灯的重心落在螺口中心轴线上，避免长期使用后出现灯座受力歪斜的问题。
