法兰安装式滚珠轴承组件结构设计

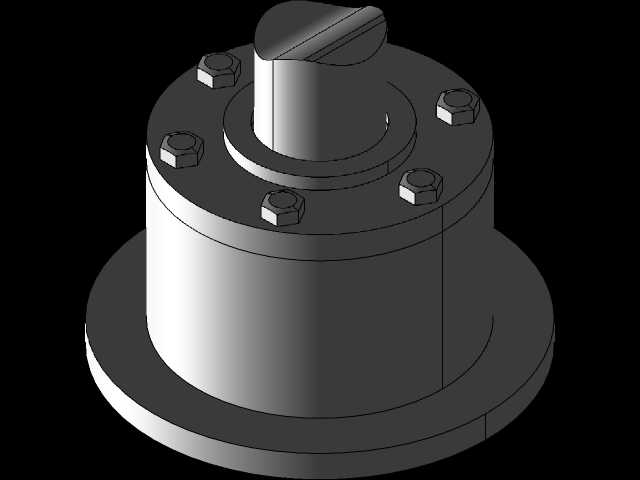

这款法兰安装式滚珠轴承组件，在各类需要中低速旋转支撑的传动场景中应用广泛，从轻工输送线的从动辊支撑，到小型专用设备的转轴定位，再到工装夹具的旋转工位承载，都能见到这类结构的身影。不同于标准嵌入式深沟球轴承，这款带一体式法兰底座的结构，不需要在安装板上加工高精度的轴承座沉孔，仅需通过法兰端面上的六个内六角螺栓，就能直接完成组件在安装基面的固定，大幅降低了配套安装结构的加工精度要求，也让后期的维护拆装变得更便捷，不需要额外拆卸周边的关联传动件就能完成轴承组件的更换。

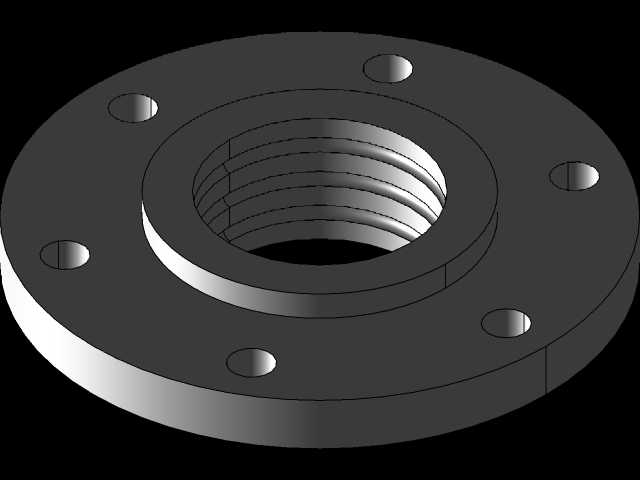

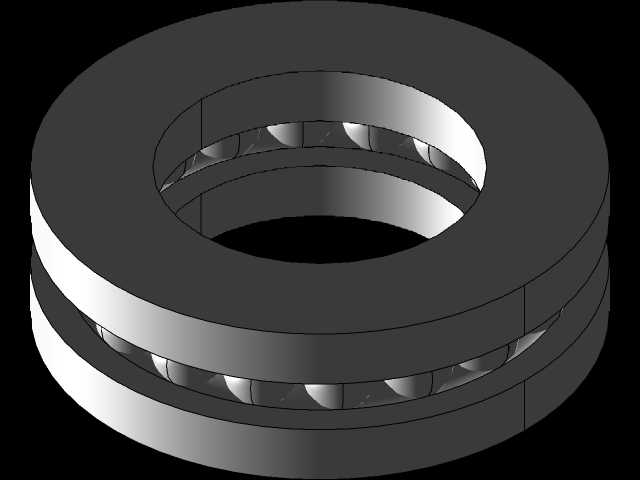

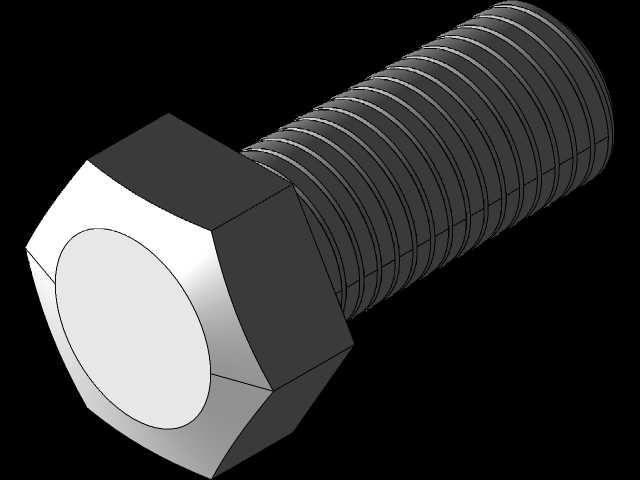

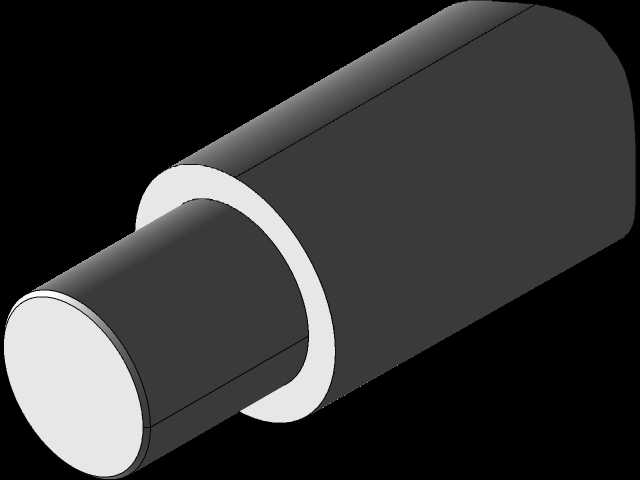

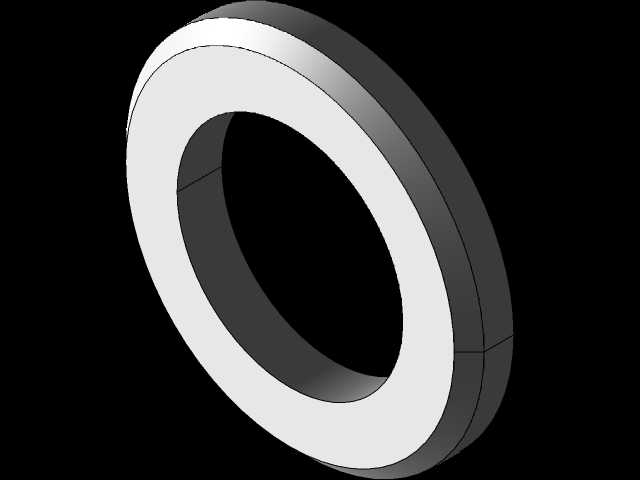

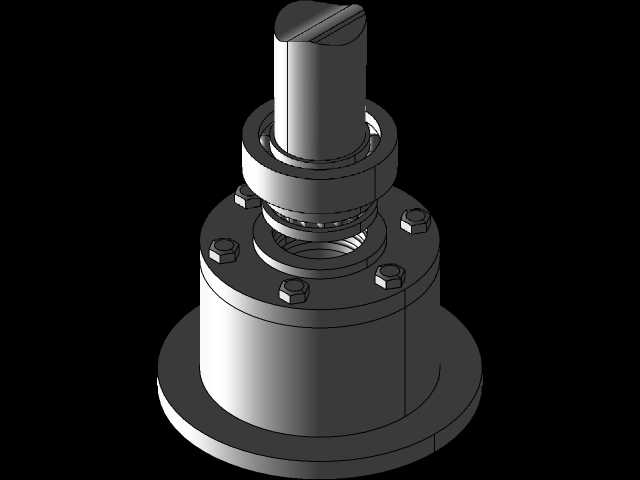

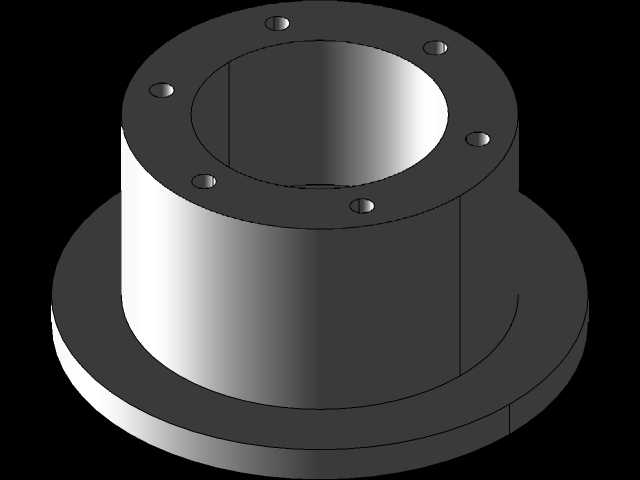

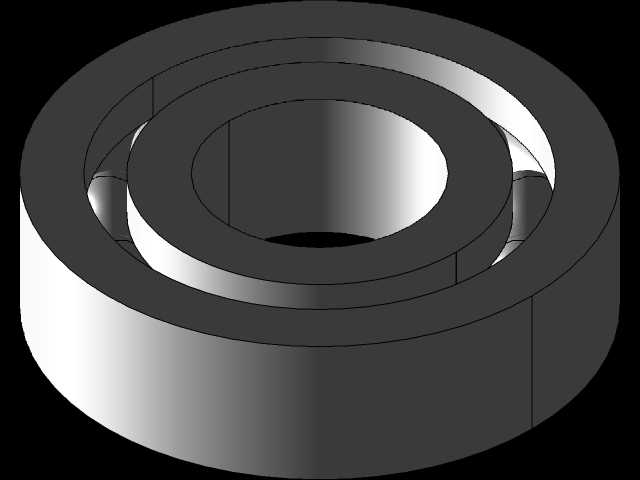

从结构设计逻辑来看，组件采用分体式装配思路，外层法兰底座与轴承外圈采用过盈配合压装，内圈与配套的输出转轴通过轴肩实现轴向定位，顶部的轴端开槽是为了配套锁紧螺母或者止动垫片，防止转轴在正反转切换、负载波动时出现轴向窜动。法兰端面上的六个连接螺栓采用均匀圆周排布，单个螺栓的预紧力经过核算，能够满足额定径向负载下的连接可靠性，不会因为设备运行中的振动出现螺栓松脱的问题。轴承内部的滚珠滚道采用圆弧修型设计，能够在承受径向负载的同时，承载一定比例的轴向力，适配存在少量偏载的应用场景，避免滚珠边缘出现应力集中导致的早期磨损。

在安装边界方面，法兰底座的外径比轴承外圈直径大出近一倍，足够的法兰接触面积能够分散轴承运行时传递到安装基面的压应力，即使安装基面是普通Q235钢板，不需要额外加装加强筋也不会出现基面压溃的问题。转轴伸出法兰端面的长度经过优化，既预留了安装联轴器、同步带轮等传动件的足够轴段长度，也不会因为轴伸过长导致悬臂负载过大，影响轴承的实际使用寿命。整个组件的同轴度公差控制在0.02mm以内，法兰安装端面与轴承轴线的垂直度公差满足通用传动设备的精度要求，安装后不需要额外做同轴度校正就能保证传动平稳性，运行过程中的噪音、温升都能控制在常规工业设备的允许范围内。
