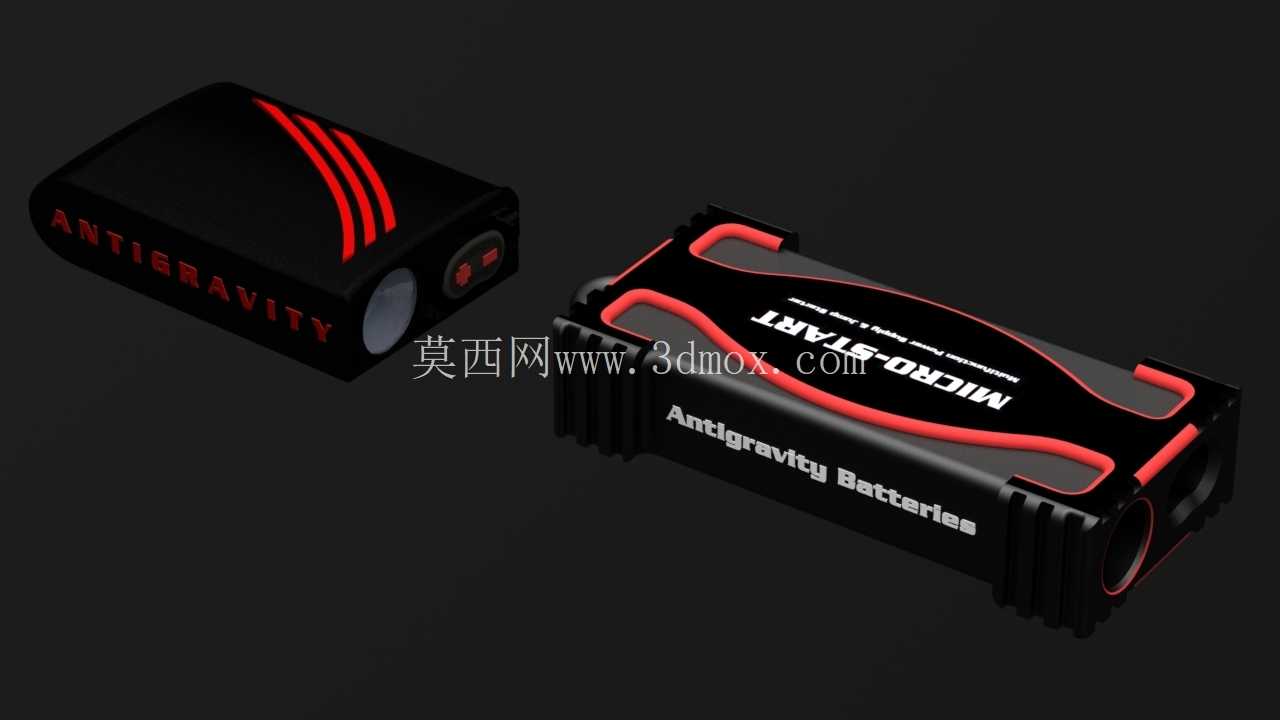

便携式外接供电控制电源盒外观结构

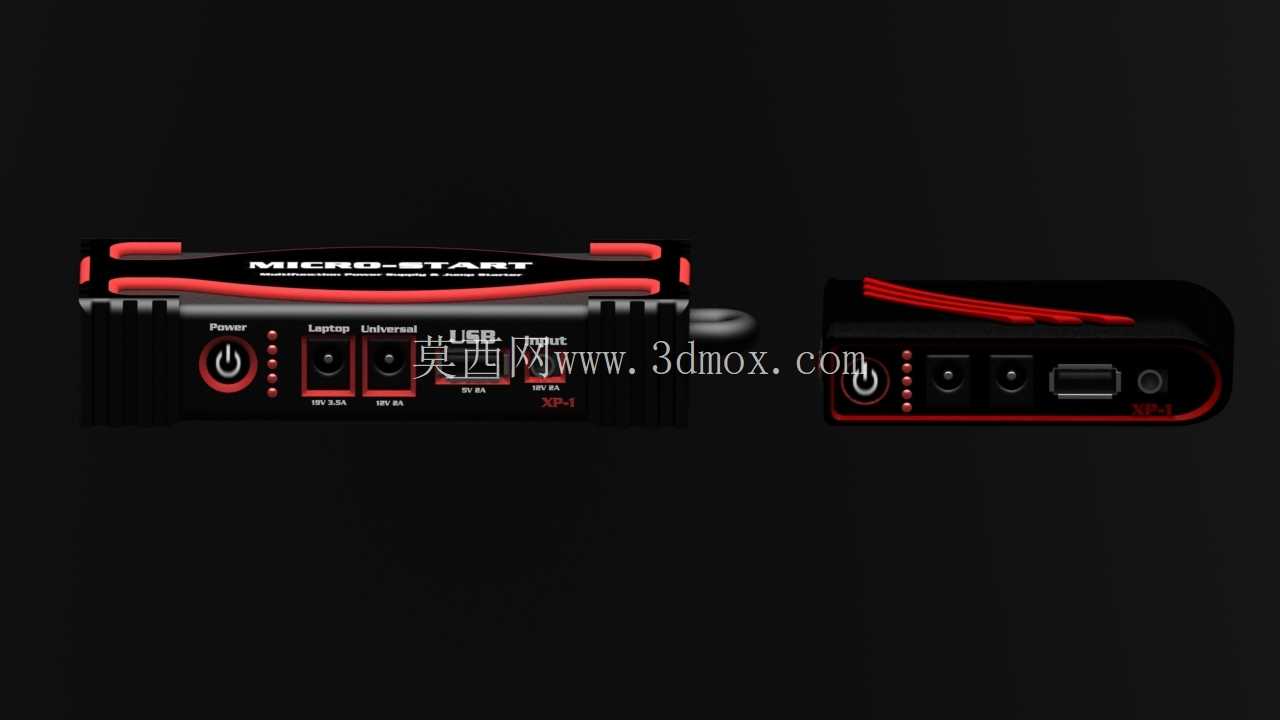

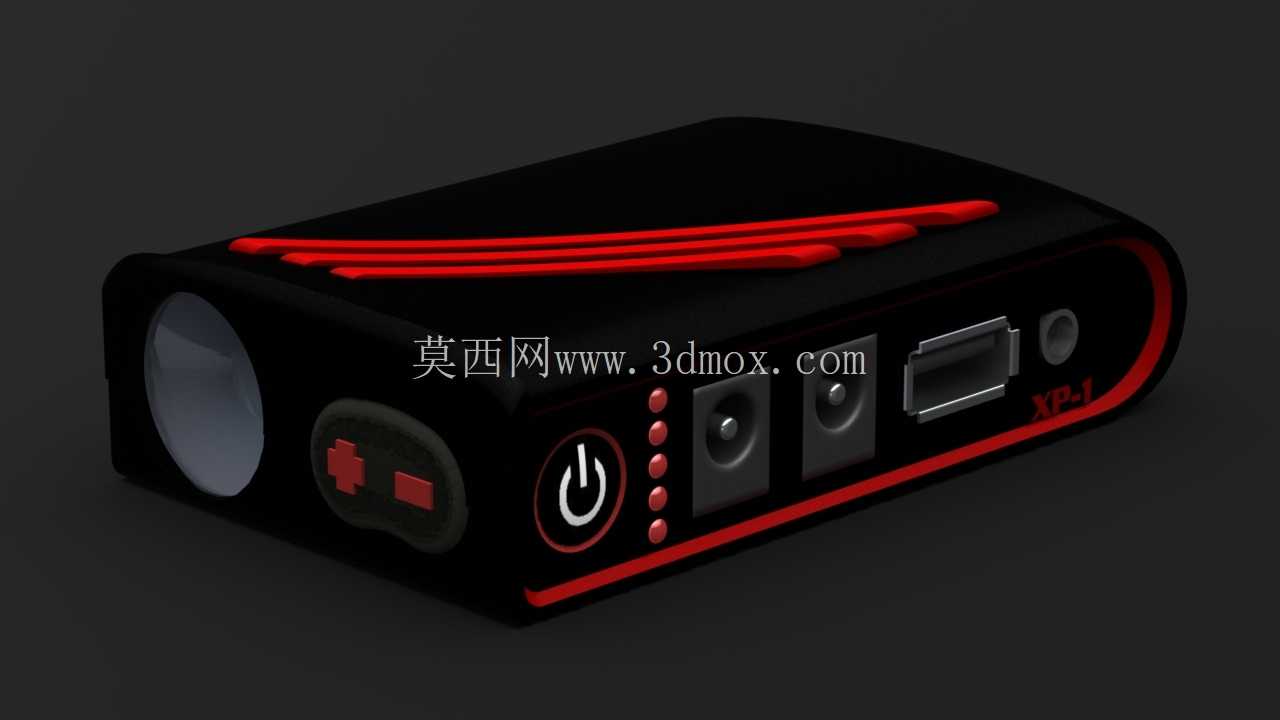

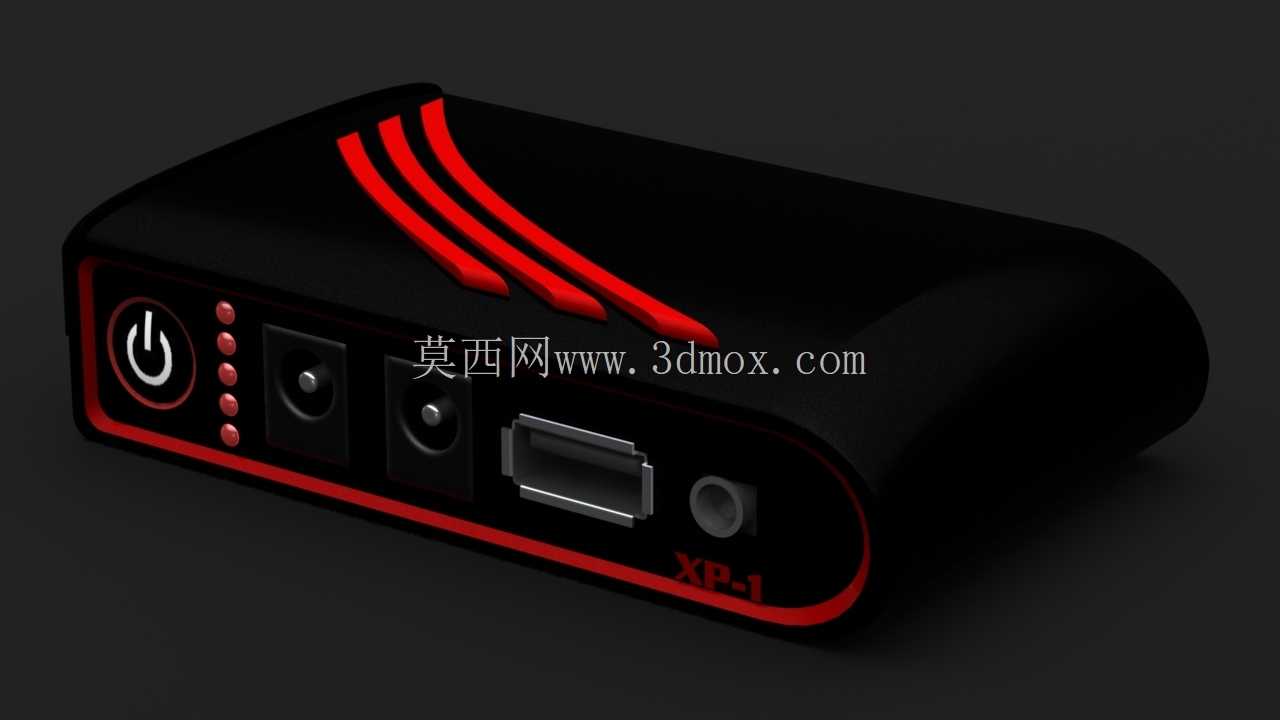

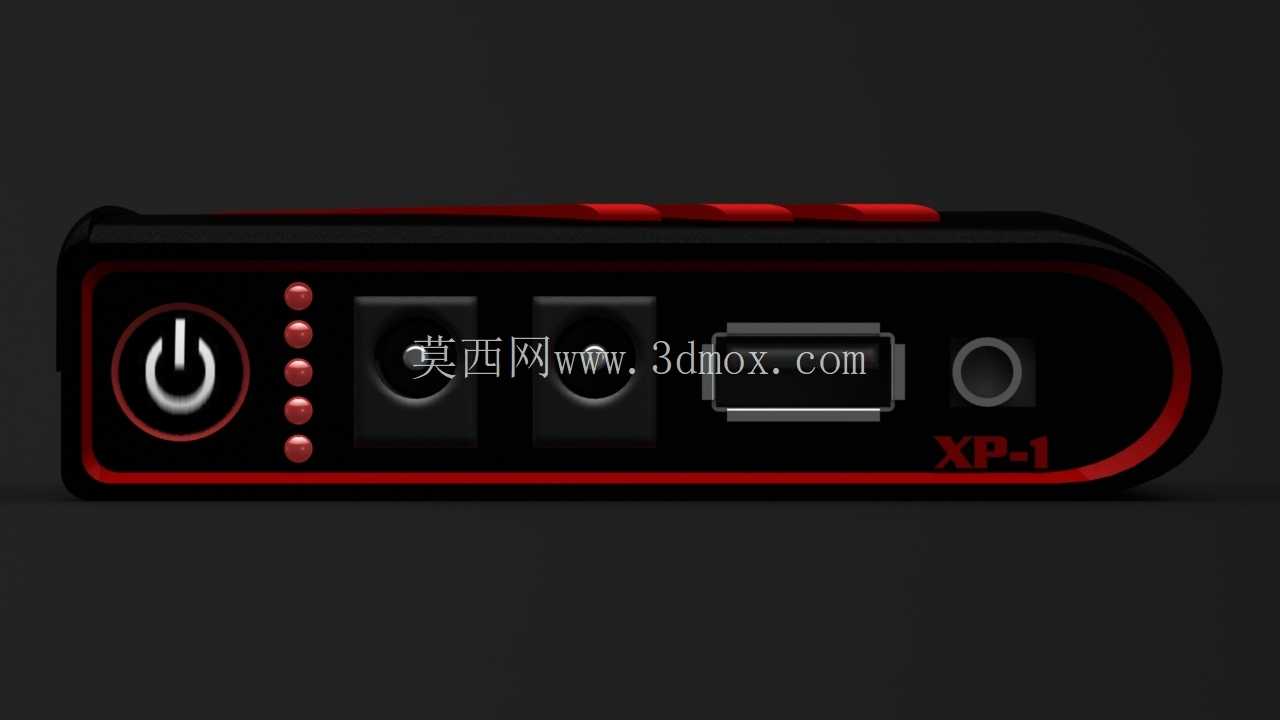

　　从结构设计逻辑来看，整个壳体采用长条形圆角窄边造型，整体厚度控制在22mm以内，宽度适配常规设备安装槽的38mm标准卡位，长度控制在120mm区间，不管是卡在设备侧边的导轨槽位，还是直接用背胶固定在设备壳体外侧，都不会超出常规小型外设的安装边界，不会和周边的接线端子、散热结构产生空间干涉。壳体正面的功能区做了明确的分区设计，最左侧是带红色环形标识的电源按键，按键做了内凹式的防误触结构，凸起高度不超过1.5mm，避免设备搬运过程中被磕碰误触发通断；按键旁排布的五颗状态指示灯，每颗灯对应一路输出回路的通断状态，灯珠外做了半透明的柔光罩，既不会因为光线太亮在户外强光下看不清状态，也不会在暗光环境下产生刺眼的光污染。这款便携供电控制单元的结构设计，最初是为户外小型检测设备、桌面嵌入式外设的临时供电场景做的适配，日常作业里经常碰到零散的小型用电终端没有统一供电接驳端的情况，比如现场调试用的传感模块、桌面小型数据采集装置，自带的内置电池续航不足以覆盖完整作业周期，直接牵线接市电又受场地布线限制，这类带独立开关、多接口输出的小型供电盒，刚好能填补零散小功率设备的移动供电缺口。

　　中间区域预留的两个圆形接口位和一个标准USB输出位，接口的沉台深度做了统一的3mm限位，常规公头插入后不会出现接头外凸过长容易被碰掉的问题，接口周边的壳体做了加厚1mm的加强筋，长期插拔也不会出现接口座松脱的情况。最右侧的圆形开孔是直流输入的充电接口位，接口旁预留的标识凹槽可以丝印输入电压参数，方便现场作业人员快速识别适配的供电规格。壳体边缘做了一圈红色的装饰嵌条，除了视觉上的辨识度提升，嵌条本身是软胶材质，装配后刚好填补上下壳合模的缝隙，同时能起到日常防泼溅、轻微磕碰缓冲的作用，毕竟这类便携供电设备经常会在作业现场被挪动，轻微的剐蹭、溅水是常见的使用场景。

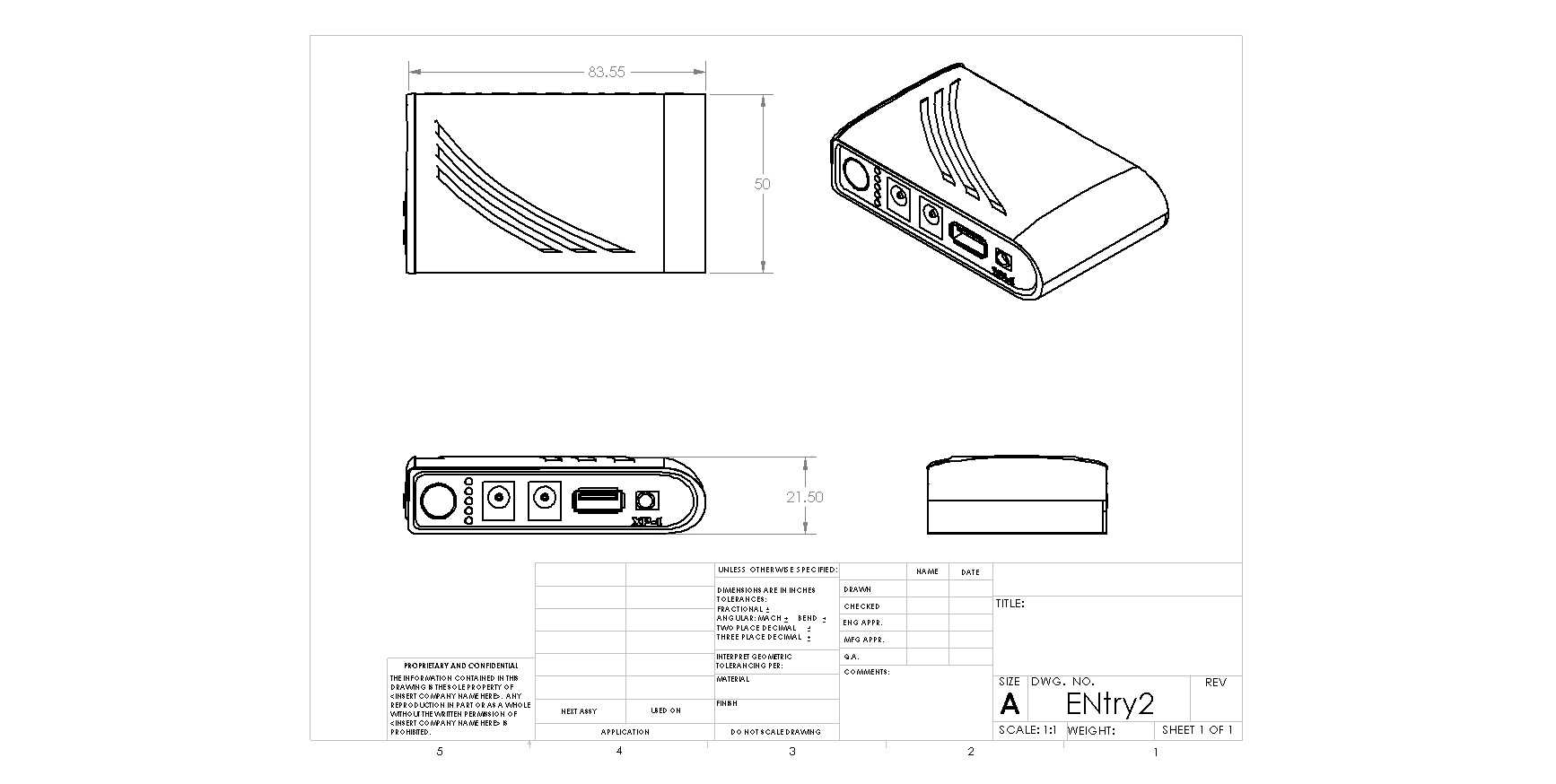

　　整个建模过程只做了外部壳体和外露功能件的结构还原，没有对内部的电路板、电芯组件做建模，主要是因为这类通用供电盒的内部布局会根据实际选用的电芯容量、保护板方案做调整，外部结构的安装尺寸、接口位置是通用适配的核心，只要外部接口位置、壳体安装卡位的尺寸固定，内部元件可以根据实际的成本、续航需求做灵活搭配，不需要在初始外观结构阶段就把内部结构完全锁死。壳体的上下盖采用卡扣加两颗端盖螺丝的固定方式，卡扣分布在壳体长边的内侧，每间隔20mm设置一个卡扣位，合壳后缝隙均匀度可以控制在0.2mm以内，端盖的螺丝隐藏在侧面的软胶塞下面，既保证了外观的整体性，也方便后期拆开维护内部元件。

　　从实际使用的适配性来看，这个结构的供电盒可以适配5V、12V两种常见的小功率设备供电需求，输出接口的位置排布留足了插头插拔的操作空间，相邻接口之间的中心距是18mm，就算是插满三个输出接头，手指也有足够的空间插拔操作，不会出现相邻插头互相干涉的情况。壳体背面做了两条平行的防滑胶条槽位，贴好胶条之后不管是放在光滑的桌面还是固定在设备侧壁，都不会出现滑动移位的情况，胶条槽的深度是0.8mm，胶条贴好之后和壳体背面齐平，不会因为胶条凸起导致放置不稳。
