六节18650电芯便携快充移动电源结构

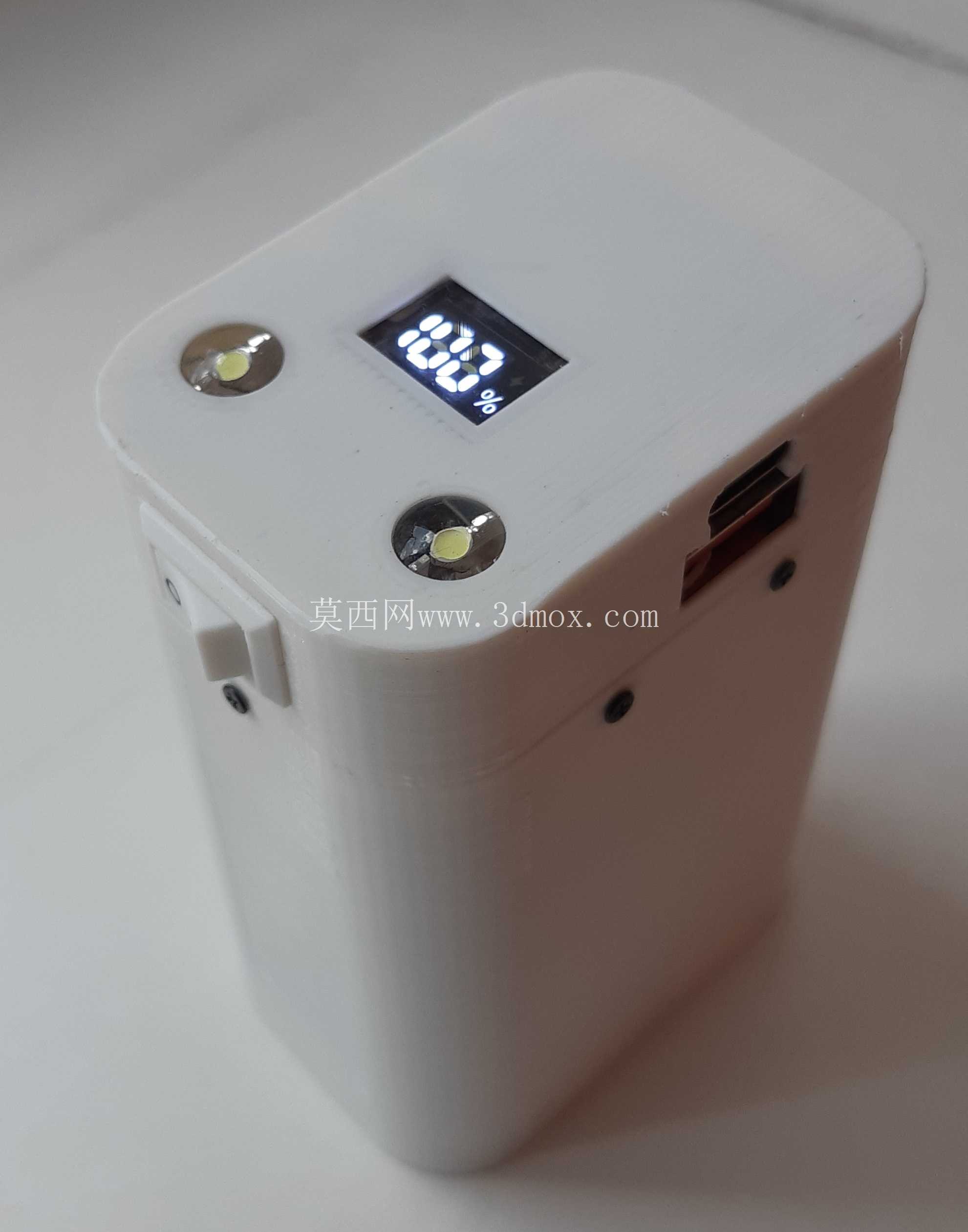

　　户外作业场景下，便携储能设备的结构可靠性直接影响使用体验，这款采用六节18650电芯排布的便携快充电源，在结构设计阶段就充分考虑了多场景下的使用边界。从实际使用场景来看，这类设备常被用于户外勘测、短途露营、应急备电等场景，用户往往会将其和工具、线材一同放置在背包或工具包中，因此外壳的抗挤压、抗磕碰性能是结构设计的核心考量点之一。上盖采用圆弧过渡的切角设计，没有尖锐的直角棱边，既能够减少跌落时的应力集中，避免外壳边角开裂，也能避免在背包中刮蹭其他物品。整体采用上下分壳的装配结构，上盖与下壳的配合面设置在壳体中上部，配合止口结构做定位，既能够保证装配后的同轴度，也能在日常泼溅场景下减少液体渗入壳体内部的概率，毕竟户外使用时难免遇到水杯倾倒、零星降雨的情况，这种结构设计不需要额外增加密封胶圈就能实现基础的防泼溅能力，平衡了加工成本与实用性能。

　　从功能布局来看，上盖区域集成了数显屏、两个功能按键以及输入输出接口，数显屏居中放置在用户握持时视线最容易触及的位置，不需要刻意调整设备角度就能查看剩余电量、输出功率等状态信息；两个按键分别布置在数显屏的对角位置，单手握持设备时拇指可以自然触碰到按键区域，不需要调整握持姿势就能完成开关、输出模式切换的操作。接口分别布置在上盖的两个短边侧面，这种布局能够避免多根线材同时插接时互相干扰，用户在同时给多个设备充电时，线材不会因为接口间距过小出现弯折过度的情况，也能减少接口处的应力拉扯，延长接口的使用寿命。下壳部分做了竖向的加强筋结构，沿着壳体周向均匀分布，这些加强筋一方面提升了壳体的径向抗挤压能力，当设备被放置在背包中被其他重物挤压时，加强筋能够分散外部压力，避免壳体变形挤压内部电芯；另一方面，竖向的筋条也能增加手持时的摩擦力，手上沾有少量汗水或灰尘时也能稳定握持，不容易滑落。

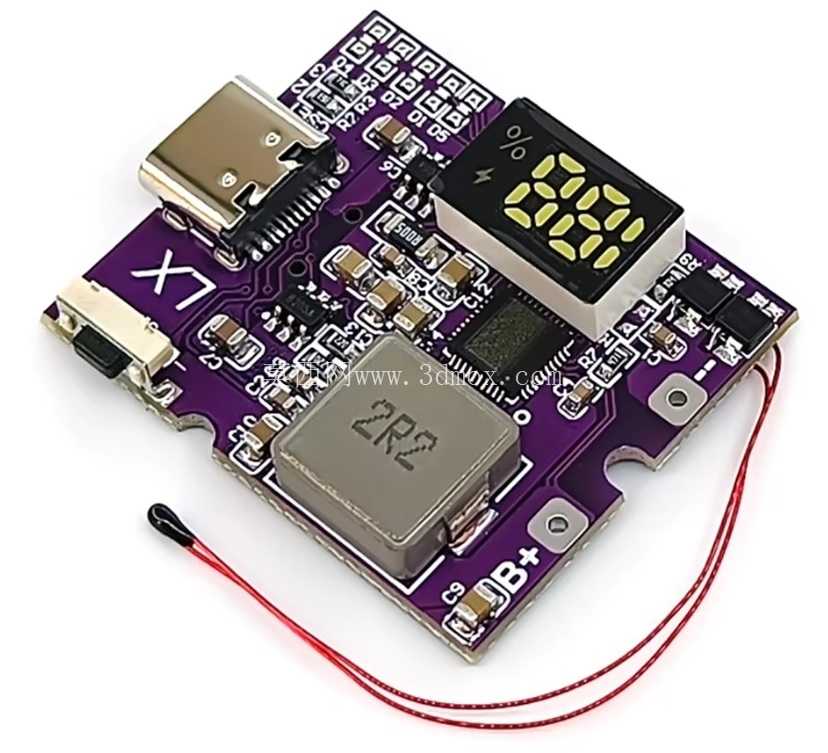

　　内部电芯采用两排三列的排布方式，每节18650电芯都有独立的限位槽固定，电芯之间预留了足够的散热间隙，大电流快充时电芯产生的热量能够通过间隙中的空气流通自然散出，不会出现局部热量堆积的情况。电芯与上盖的PCB板之间预留了2mm以上的安全间隙，避免装配公差导致电芯极耳与PCB板上的元器件发生挤压短路，PCB板通过四个螺丝柱固定在上盖内侧，固定柱的高度经过精确计算，保证板载接口与上盖的接口开孔完全对齐，不会出现插头插不到位的情况。从安装边界来看，这款设备的整体尺寸控制在单手握持的舒适范围内，宽度不超过成年人手掌的宽度，高度不会过高导致放置时重心不稳，不管是放在桌面使用还是手持携带都不会有累赘感。壳体壁厚采用均匀的2mm设计，既保证了结构强度，也不会因为壁厚过大导致整体重量超标，毕竟便携设备的重量控制直接影响携带体验，过重的电源会大幅降低用户的使用意愿。在接口的选型上，输入输出接口都采用了沉板式设计，接口端面与壳体外表面基本齐平，不会因为接口突出壳体而在跌落时首先受到冲击，大幅降低了接口受撞击脱落的风险。按键采用硅胶按键设计，按键帽与上盖的开孔之间预留了0.1mm的配合间隙，既不会出现按键卡滞的情况，也能避免灰尘从按键缝隙进入壳体内部。数显屏的外侧设置了透明的防护镜片，镜片与上盖之间采用卡扣加双面胶的固定方式，既能够保护显示屏不被尖锐物品刮花，也能起到一定的防尘作用。在实际的结构验证阶段，这类排布的电芯结构能够稳定支持22.5W的快充输出，内部的散热间隙设计能够保证持续快充时壳体表面温度不会过高，握持时不会有明显的烫手感，符合消费类便携电子设备的温度安全要求。上下壳的固定采用卡扣加螺丝的组合方式，卡扣沿周向均匀分布，能够实现壳体的预固定，再通过底部的两颗螺丝完成最终锁紧，既方便生产装配时的快速定位，也能保证长期使用后壳体不会因为卡扣松脱出现缝隙。
