立式支腿结构流化床反应装置三维设计

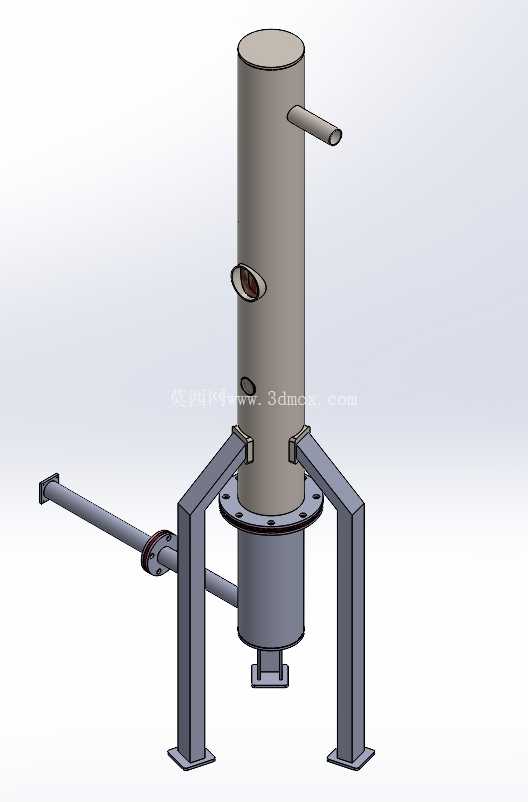

　　在化工、能源、环保领域的多相反应工段中，流化床反应装置是实现气固、液固多相物料充分接触反应的核心设备，这套立式支腿结构的流化床反应装置，主要面向中小试规模的催化反应、粉体焙烧、颗粒包覆等工艺场景，区别于大型工业化流化床的高耸塔架结构，该装置采用一体化支腿支撑设计，适配厂房层高有限的中试车间、实验室放大试验场景安装使用。从结构功能来看，装置主体为立式圆柱罐体结构，下部设置变径段作为气室或进料分布腔，底部预留出料或进气接口，可配套分布板实现进料流体的均匀布气，避免沟流、腾涌等流化床常见的非正常操作工况；罐体侧壁设置多组接口，上部侧向伸出的管道用于反应后气相或轻相物料的引出，中部的视镜接口可用于观察床层物料的流化状态，下部侧向接口可用于进料、测温测压元件的安装，满足反应过程的参数监测需求。

　　设计过程中，首先考虑的是安装边界的适配性，三支腿呈120°均匀分布在罐体下部法兰位置，支腿底部设置带安装孔的地脚板，可直接通过膨胀螺栓固定在混凝土地面或钢制操作平台上，无需额外搭建支撑架，支腿的高度预留了罐体底部出料口的操作空间，可方便对接下方的出料阀、集料罐等配套部件，整体安装占地范围控制在1.2米见方以内，适配多数中试车间的设备布局要求。罐体的长径比经过针对性调整，针对常规颗粒物料的流化速度区间，选取了适合的筒体高度与直径比值，保证床层物料在操作气速下有足够的膨胀空间，减少颗粒夹带进入后续分离系统的概率；上部的扩大段结构可降低气相流速，实现部分夹带颗粒的初步沉降，减少后续分离设备的负荷。

　　在结构强度设计上，罐体下部的连接法兰采用凸缘法兰结构，通过螺栓将上部筒体与下部气室段连接，法兰处设置密封结构，可承受中低压工况下的操作压力，支腿与罐体的连接位置设置加强筋板，避免设备满载、床层振动工况下支腿焊缝出现疲劳开裂的问题。实际应用中，这类装置可用于催化剂评价试验、生物质热解小试、粉体表面改性处理等场景，相比固定床反应装置，流化床结构可实现物料的充分混合，床层温度分布更均匀，避免局部过热导致的物料烧结、催化剂失活问题；相比大型工业化流化床，该结构的拆装更便捷，法兰连接的分段结构可快速打开筒体，完成内部分布板的清理、物料更换等操作，适合需要频繁切换物料种类的试验场景或小批量生产工况。

　　设计时还考虑了管道接口的通用性，所有外接管道均采用标准法兰连接尺寸，可方便对接上下游的进料泵、换热器、气固分离器等配套设备，无需额外制作转换接头；侧壁的接口位置预留了足够的操作空间，可方便安装温度传感器、压力变送器等检测元件，实时采集床层不同高度的工艺参数，为工艺优化提供数据支撑。支腿的结构设计采用型钢焊接成型，在保证支撑强度的前提下尽可能减少材料用量，降低设备整体重量，方便设备的吊装与移位，支腿的高度可根据实际安装需求进行调整，适配不同高度的出料对接要求。罐体顶部采用平盖封头结构，相比椭圆形封头加工难度更低，适合小批量设备的加工制造，平盖上可根据需求加装安全阀、放空口等安全附件，满足压力设备的安全规范要求。在流场设计层面，下部气室的扩容结构可让进入的流体先完成稳压，再通过分布板均匀进入床层，避免偏流导致的床层流化不均，分布板的开孔率可根据实际处理的物料粒径、流化速度进行调整，该三维模型中预留了分布板的安装位置，设计人员可根据具体工艺参数快速修改分布板的结构参数，缩短设计迭代周期。整体结构没有冗余的复杂部件，所有受力部件的尺寸都经过常规工况下的强度校核，可满足0.6MPa以内操作压力、300摄氏度以内操作温度的工况使用需求，适配多数常规流化床反应工艺的使用要求。
