UASB厌氧反应器三维结构设计

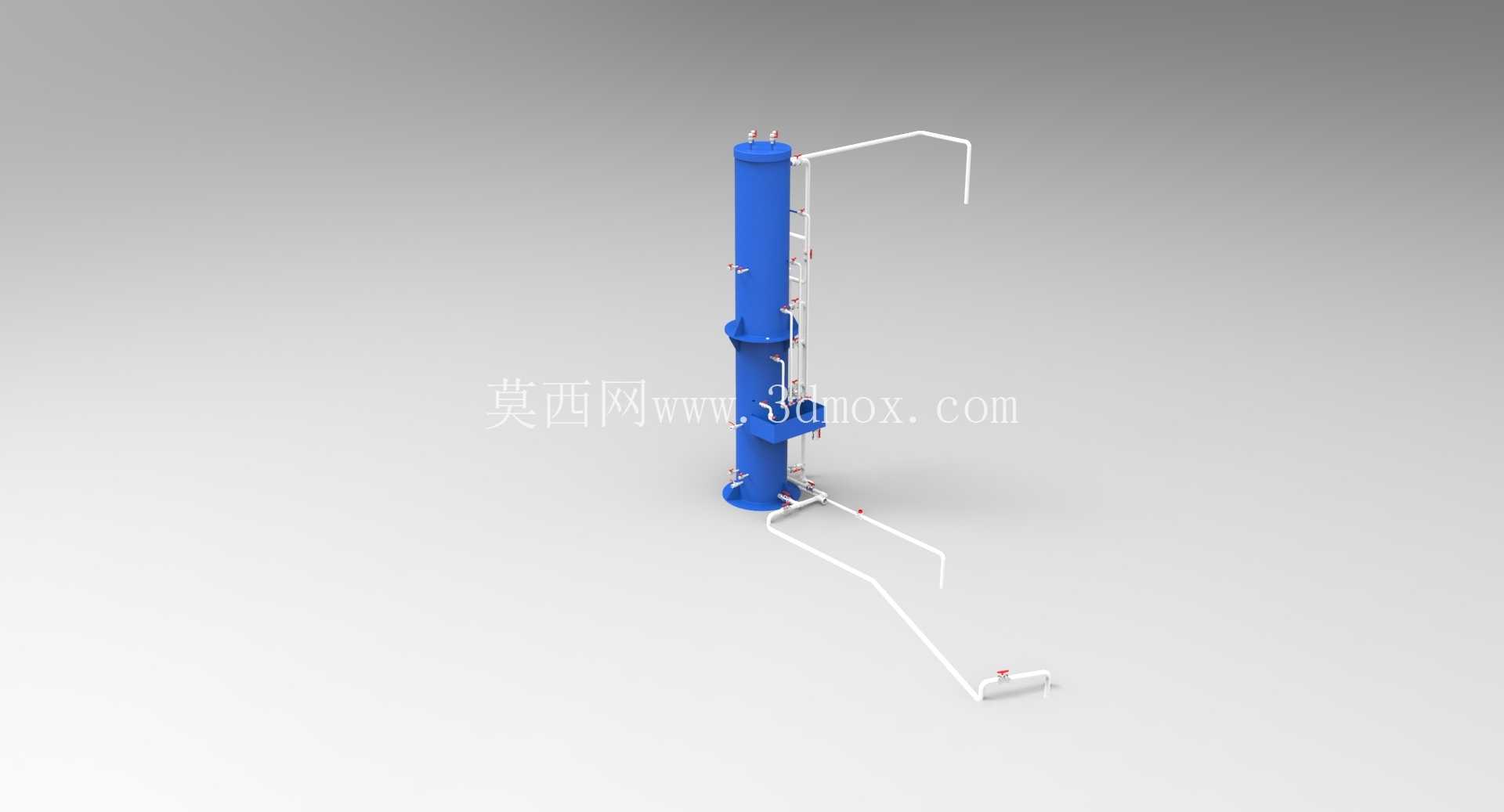

　　在高浓度有机废水处理的工程场景中，UASB厌氧反应器是核心处理单元，这套三维结构完整还原了设备的实际装配状态，覆盖了从进水布水到三相分离、沼气导出、污泥回流的全流程结构。从现场安装的边界条件来看，模型还原的卧式罐体主体采用圆柱形承压结构，两端采用标准椭圆封头封闭，罐体长度与直径的比例符合常规中试级处理设备的设计规范，罐体底部预留的支腿安装位可直接适配混凝土基础的预埋螺栓定位，安装时需保证罐体轴向水平度偏差不超过千分之二，避免内部布水不均导致的短流问题。

　　设备的核心功能是通过厌氧颗粒污泥的代谢作用，降解废水中的高浓度有机污染物，同时实现沼气、处理后出水、厌氧污泥的三相分离。设计时首先考虑的是布水系统的均匀性，模型中罐体底部排布的多组布水管路，采用分支式布水结构，每个布水点的出口角度经过调整，可让进水以旋流状态均匀进入污泥床层，避免局部负荷过高导致的污泥流失，布水管路的管径选取匹配处理水量的沿程阻力损失，保证每个布水点的流量偏差控制在10%以内。

　　罐体上部的三相分离器区域是结构设计的重点，模型中还原的三相分离器采用多层折板结构，折板的倾斜角度设置为55度，刚好大于厌氧颗粒污泥的自然休止角，可让附着在折板上的污泥依靠重力自动滑落回污泥床层，折板之间的缝隙宽度经过计算，既保证上升水流的流速控制在适宜颗粒污泥悬浮的区间，又能让沼气气泡顺利上升进入集气室，避免气泡被水流裹挟带出出水区。

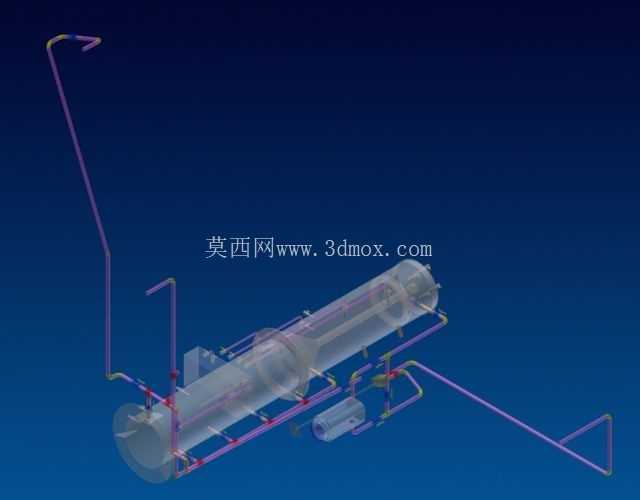

　　外部管路系统的布局充分考虑了现场操作与维护的空间，进水管道从罐体侧下方接入，管道上预留的阀门安装位可方便后期调节进水流量，出水槽设置在罐体上部的侧方位置，采用溢流堰式出水结构，堰口的水平度设计要求较高，可保证出水均匀收集，避免局部流速过快带走污泥。沼气导出管路从罐体顶部的集气室引出，管道的走向设置了合理的坡度，可让管道内的冷凝水自动回流到罐体内，避免冷凝水积聚堵塞沼气管道，管道上预留的阻火器、流量计安装位也在模型中做了对应位置的预留，方便后期配套仪表的安装。

　　罐体侧壁设置的多个取样口与检修口，位置分别对应污泥床层、悬浮层、沉淀区的不同高度，方便运行过程中随时取样检测各层的污泥浓度、水质参数，检修口的尺寸满足人员进入罐体内部检修的空间要求，法兰连接的密封结构采用耐腐橡胶垫片，适配厌氧环境下的腐蚀防护要求。罐体外部配套的小型附属罐体是循环污泥的暂存单元，通过回流管路与罐体底部的布水系统连接，可根据运行工况调节回流量，调整罐体内的上升流速，保证颗粒污泥处于合适的膨胀状态，提升处理效率。

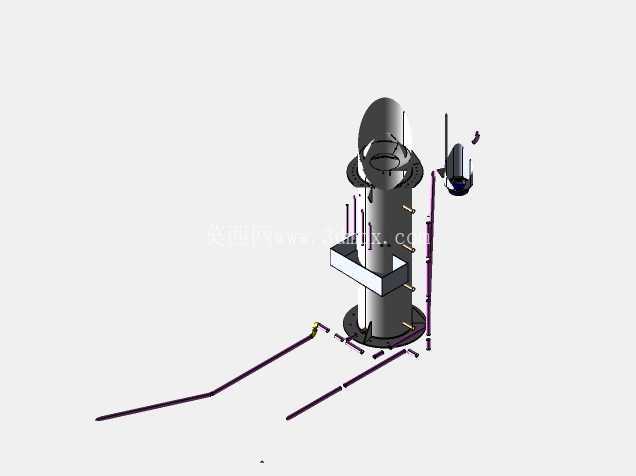

　　从结构建模的细节来看，所有管路的连接位置都做了法兰对接的结构还原，螺栓孔的排布符合对应压力等级的法兰标准，管道的弯头、三通位置都采用标准管件的尺寸参数，没有出现非标准的异形管件，方便后期采购标准配件进行加工装配。罐体上的所有开孔位置都做了补强圈的结构设计，避免开孔位置的应力集中导致罐体变形，补强圈的尺寸匹配开孔直径与罐体壁厚，满足承压结构的强度要求。

　　在实际工程应用中，这类UASB反应器常应用于食品加工、酿造、化工等高浓度有机废水的处理工段，设备的结构设计直接影响处理效率与运行稳定性，这套三维模型完整呈现了各部件的装配关系与位置尺寸，可直接用于结构校核、安装指导、工艺方案展示，也可作为同类设备设计的参考模板，帮助设计人员快速完成布水系统、三相分离器、管路布局的方案迭代，减少二维设计中容易出现的管路干涉、空间不足等问题。建模过程中对内部结构的还原，也方便工艺人员直观理解设备的运行原理，对运行操作人员的培训也有较强的实用价值，可清晰展示废水、污泥、沼气的流向，帮助操作人员快速掌握设备的运行逻辑与调节要点。
