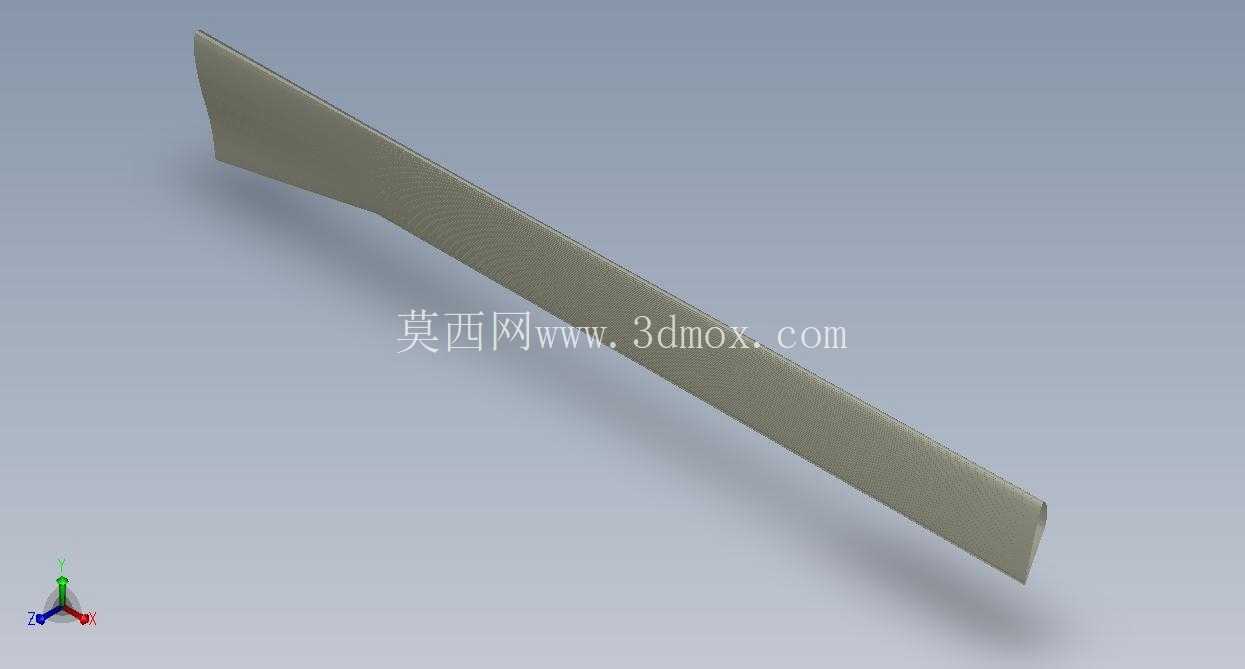

小型风力发电机叶片曲面结构设计

　　在分布式离网风电系统的实际落地场景中，叶片作为捕获风能的核心执行部件，其气动外形与结构刚度直接决定整套机组的启动风速阈值与额定工况下的能量转换效率。这款叶片针对低风速区域的小型民用风电场景设计，整体采用变截面扭曲曲面构型，从叶根到叶尖的弦长呈现连续渐变收窄的趋势，同时沿展向设置匹配来流角的扭转角度，避免不同半径位置的翼型截面出现气流攻角失配的问题，保证在3m/s到18m/s的来流风速区间内，叶片各段翼型都能维持较为稳定的升阻比，降低叶尖涡带来的能量损耗。

　　从结构设计逻辑来看，叶根区域做了局部加厚处理，截面轮廓过渡平缓，目的是匹配轮毂的安装接口尺寸，预留足够的螺栓连接接触面，保证运行过程中叶片与轮毂的连接刚度，避免交变气动载荷作用下连接位置出现应力集中导致的疲劳损伤。叶身中段是主要的风能捕获区域，翼型选用低速段升力系数表现优异的构型，曲面的曲率变化经过多轮气动仿真迭代，保证气流沿翼型表面流动时不会出现过早的边界层分离，降低运行过程中的气动噪声，这一点对居民区周边部署的小型风电设备尤为重要。叶尖区域做了斜切修型处理，能够有效打散叶尖位置的涡流结构，减少叶尖涡诱导产生的阻力，同时降低叶片运行时的震颤幅度，提升整机运行的稳定性。

　　安装边界方面，叶根的连接端面采用标准的圆周均布孔位设计，能够适配同功率等级主流小型风电轮毂的安装尺寸，不需要额外做转接结构即可完成装配。叶片整体的展向长度经过优化，在满足额定功率输出要求的前提下，控制了整体回转半径，能够适配10米以下高度的小型风电塔架安装场景，避免叶片回转过程中与塔架或者周边障碍物发生干涉。实际应用中，这类叶片常被用于户用离网供电系统、风光互补路灯配套机组、牧区小型独立供电风电设备中，能够在年均风速较低的区域实现稳定的风能捕获，为后端的储能电池组或者直接负载提供稳定的动力输入。

　　从建模实现的角度来看，这款叶片的曲面构建采用多截面放样的思路，沿展向布置十余个控制截面，每个截面的翼型坐标点根据扭转角和弦长参数做空间变换后，通过曲率连续的曲面连接方式生成整体叶身曲面，之后对叶根位置做实体加厚与安装孔位的切除，叶尖位置做曲面闭合与倒圆处理，保证整个模型的曲面光顺度，既可以直接用于后续的气动仿真分析，也能够导出为加工格式用于模具制作或者3D打印样件验证。实际生产中，这类小型叶片多采用玻璃钢模压成型，建模过程中预留的均匀壁厚能够保证模压过程中材料流动均匀，避免出现局部壁厚不均导致的成型缺陷，同时曲面的脱模斜度也在建模阶段做了同步考虑，减少后续模具设计的修改工作量。

　　在实际运维场景中，这款叶片的曲面光滑度设计也降低了日常清洁的难度，表面不易积灰附着杂物，长期运行后不会因为表面污染物破坏翼型气动外形，减少了后期维护的工作量。同时叶片的整体重量经过优化，在保证结构强度满足12级大风抗载要求的前提下，尽可能降低了自身重量，减小了轮毂转动的启动阻力矩，让机组在低风速条件下也能顺利启动发电，提升了低风速时段的能量捕获效率。
