垂直轴风力涡轮机配套齿轮传动盒结构

　　这套垂直轴风力涡轮与配套齿轮盒的结构设计，主要面向分布式离网供电场景下的小型风能捕获需求，常见于牧区户用供电、海岛监测站点供电、城市路灯补能、野外信号塔辅助供电等对启动风速要求低、风向适应性强的应用场景。不同于水平轴风机需要对风机构调整迎风角度，垂直轴结构的风轮可接收任意方向来风，无需加装偏航系统，整体结构复杂度更低，后期运维的工作量也更小，尤其适合无人值守的野外部署点位。

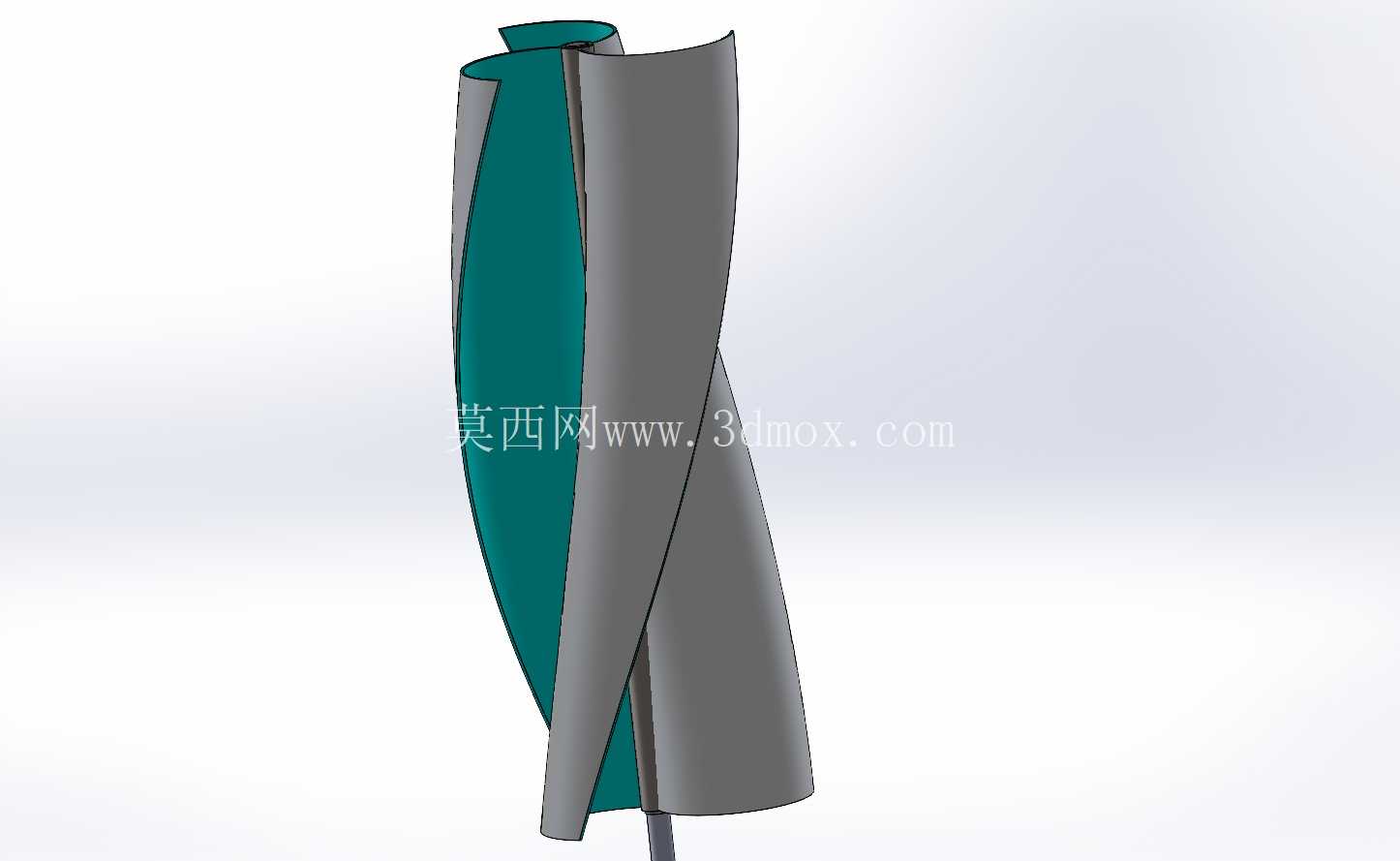

　　风轮部分采用螺旋扭曲叶片构型，叶片沿轴向做连续螺旋扭转，这种构型能够让叶片在各个旋转相位都保持合适的攻角，大幅降低风轮的启动扭矩，在2.5m/s左右的低风速下即可启动运转，同时有效削弱叶片旋转过程中的气动脉动，降低运转时的振动与气动噪声，避免在居民区周边部署时产生噪音干扰。叶片采用对称翼型截面，从叶根到叶尖的弦长做渐变收窄，匹配不同旋转半径处的线速度差异，让整个叶片展向的气动载荷分布更均匀，减少叶根处的应力集中，提升长期交变载荷下的结构疲劳寿命。风轮的整体径向尺寸控制在较小范围，安装时不需要过大的占地空间，可直接固定在灯杆、设备支架顶部，不需要搭建专门的高耸塔架，降低现场施工的安装难度。

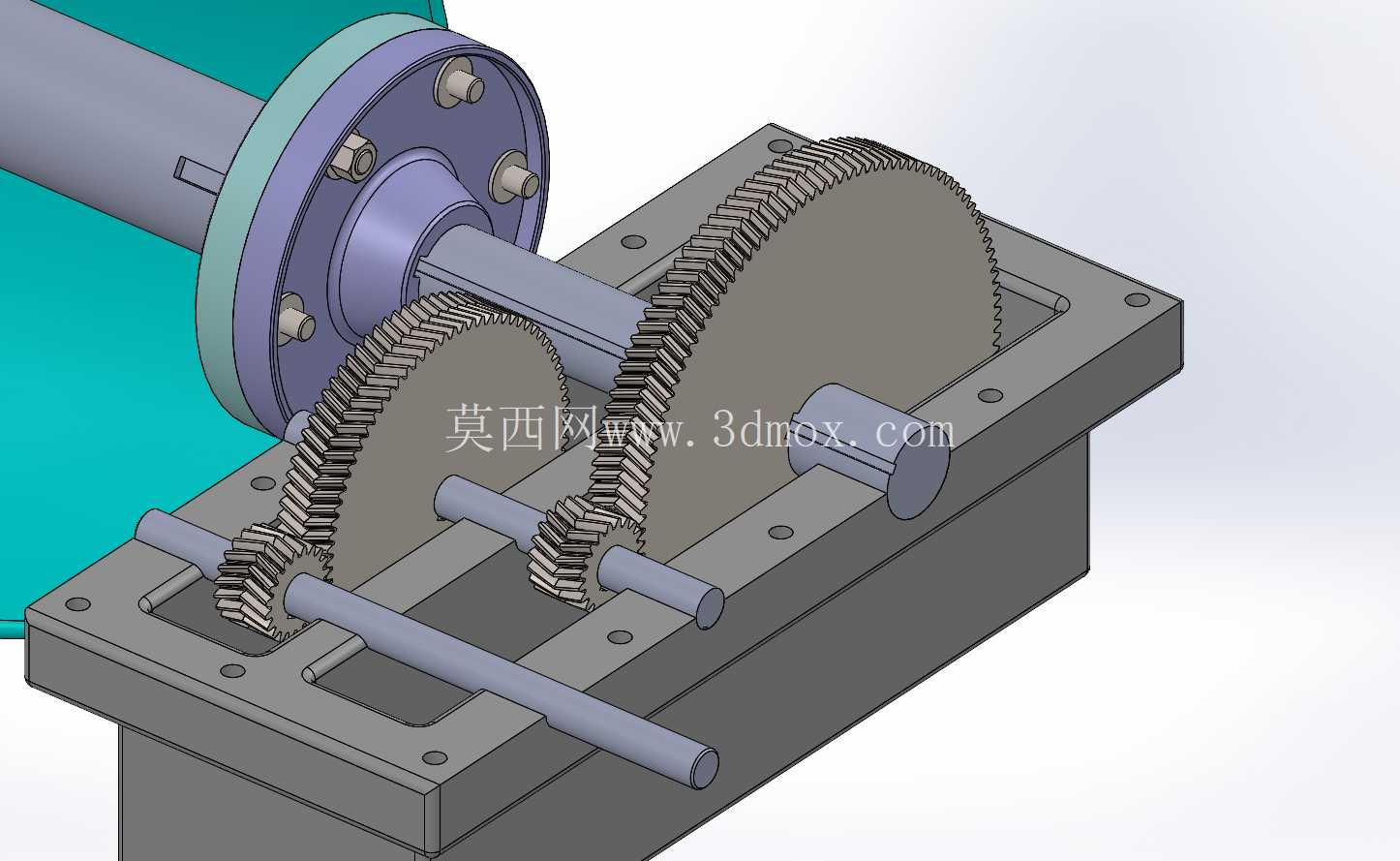

　　配套的齿轮盒布置在风轮下方的塔架顶端位置，承担风轮动力输出与发电机之间的转速匹配、扭矩传递功能。由于垂直轴风轮的额定转速通常较低，多在每分钟几十转到一百余转区间，而常规小型永磁发电机的额定发电转速需要达到数百转，因此齿轮盒内部采用行星齿轮组搭配平行轴齿轮的二级增速结构，在紧凑的壳体内实现足够的传动比，同时保证传动过程的同轴度，减少偏载带来的齿轮磨损。齿轮盒的输入轴直接与风轮的主轴连接，采用圆锥滚子轴承承受风轮传递过来的径向载荷与轴向载荷，可抵御野外阵风带来的冲击载荷，避免轴承过早失效。输出轴通过联轴器与发电机输入轴连接，壳体采用密封式结构，配合防水密封圈与透气阀，可阻挡雨水、沙尘进入箱体内部，适配户外露天的复杂工作环境，齿轮盒的安装法兰采用标准化孔位设计，可适配市面主流的小型垂直轴风机支架与发电机安装尺寸，不需要额外做转接件加工。

　　在设计过程中，首先针对目标应用场景的常见风速区间做了气动载荷计算，确定叶片的扭转角度、弦长参数与翼型选型，保证在常用风速区间内的风能利用系数处于较高水平，同时避免过高风速下叶片过载。传动部分的齿轮参数经过强度校核，齿面接触强度与齿根弯曲强度均留有足够的安全裕度，可承受极端阵风下的瞬时冲击扭矩。整体结构的重心落在塔架的中心轴线上，不会产生额外的偏载力矩，降低塔架的结构强度要求，安装时只需要保证塔架的垂直度即可，不需要做复杂的动平衡调试，现场部署的门槛更低。齿轮盒的润滑采用脂润滑方式，不需要定期更换润滑油，运维周期可延长至两年以上，适配无人值守点位的运维需求。

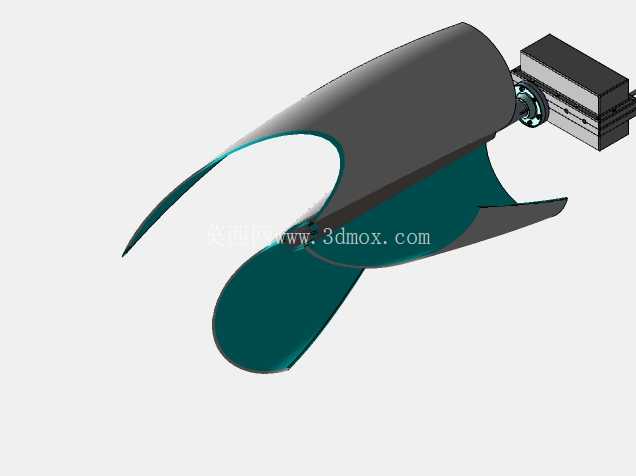

　　安装边界方面，风轮的整体高度与径向直径比例控制在2:1左右，安装后顶部不会超出支架过多，抗侧风能力更强，可抵御12级以内的强风载荷。齿轮盒的外形为规则圆柱结构，外部预留有检修盖板，不需要完全拆解箱体即可检查内部齿轮的磨损情况，日常维护时只需要打开盖板补充润滑脂即可，操作难度低。风轮叶片与齿轮盒的连接采用法兰螺栓固定，螺栓采用防松设计，避免长期振动下出现螺栓松动脱落的问题，所有外露的金属部件均做了防腐镀层处理，可在沿海高盐雾、内陆高沙尘的环境下长期使用，不会出现过早锈蚀的问题。
