带安装轴的曲面流线型风扇叶片结构

　　在各类需要流体驱动、空气循环的设备场景中，风扇叶片是直接决定做功效率的核心执行部件，小到电子设备的局部散热、工业机柜的通风换气，大到冷却系统的风路循环、动力设备的热交换配套，都需要匹配对应气动特性的叶片结构来完成风量、风压的输出要求。这款带一体式安装轴的叶片结构，在设计阶段就优先考虑了实际装配的同轴度需求，没有采用叶片与轴部分体拼接的结构，而是将安装轴段与叶片主体做了一体化的结构融合，从根源上避免了分体装配可能出现的轴叶不同心、高速运转时动平衡偏移的问题，也减少了装配环节的紧固件数量，降低长期运转后连接件松动引发的振动风险。

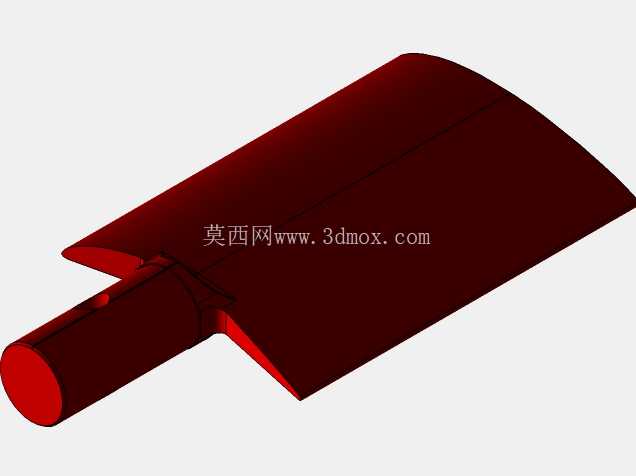

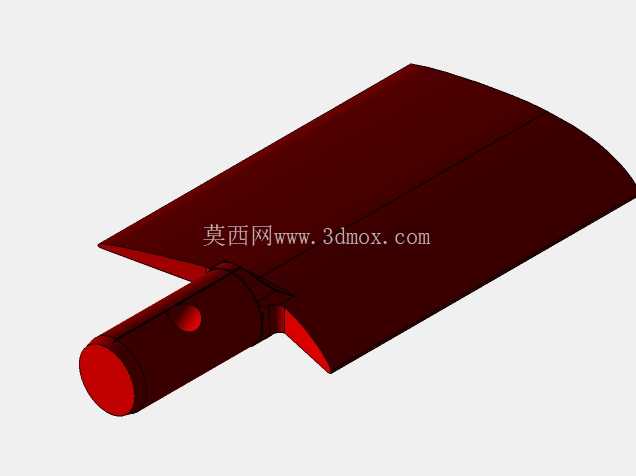

　　从外形结构来看，叶片的翼型曲面并非规则的等截面拉伸形态，而是沿着叶根到叶尖的方向做了连续的扭角过渡，靠近安装轴的叶根区域曲面曲率更大，这部分结构主要承担气流导入的作用，能将轴向进入的气流平顺引导至叶片做功区域，减少叶根位置的气流紊流与涡流损耗；叶尖区域的曲面相对平缓，扭角逐步收窄，能够在旋转过程中将气流沿轴向平稳推出，避免叶尖位置的气流回流，提升整体的送风效率。安装轴段采用了等直径的圆柱结构，轴端做了微小的倒角处理，方便装配时快速穿入轴承座或者电机输出端的连接孔位，轴身预留的环形槽结构，可以配合卡簧或者定位销完成轴向的限位固定，防止叶片在运转过程中出现轴向窜动，轴段的长度设计充分考虑了常规轴承位、密封位的安装空间需求，不会出现轴段过长干涉周边结构、或是过短导致定位不足的问题。

　　在实际的工程应用中，这类叶片的安装边界需要重点匹配三个维度的参数：首先是旋转外径，叶片的最大回转直径决定了配套风筒、护网的最小内径尺寸，设计周边防护结构时需要预留足够的安全间隙，避免叶片运转时与周边结构发生刮擦；其次是安装轴的配合公差，轴段与轴承内圈、电机输出轴套的配合需要选用合理的过渡配合公差，既保证装配时的顺畅度，又能避免配合间隙过大引发的运转跳动；第三是轴向定位尺寸，从叶片根部的定位端面到轴端卡簧槽的距离，需要和安装位的轴承厚度、密封件厚度、锁紧件厚度精准匹配，保证装配后叶片的轴向位置处于设计的风路中心位置，不会出现偏置导致的风路损失。

　　设计这类叶片结构时，除了气动外形的优化，还需要充分考虑结构强度的冗余，叶片与安装轴连接的根部位置做了平滑的圆角过渡，没有出现直角转折的应力集中结构，能够承受高速旋转时的离心力作用，避免长期运转后根部出现疲劳裂纹。叶片的壁厚设计采用了渐变式的处理逻辑，叶根位置壁厚更大，承担主要的载荷传递作用，叶尖位置壁厚逐步减薄，在保证结构强度的前提下降低整体的转动惯量，减少驱动端的启动扭矩需求，也能提升动平衡的调校裕度。在实际的选型匹配中，这类叶片可以适配不同转速的驱动单元，当应用在低压大流量的通风场景时，可以搭配低转速高扭矩的驱动结构，获得更低的运转噪音与更大的覆盖风量；当应用在局部高压散热的场景时，可以搭配高转速的驱动单元，依靠曲面的扭角设计获得足够的出口风压，满足狭小空间的散热需求。

　　从装配维护的角度来看，一体化的轴叶结构不需要在现场做叶片与轴的拼接校准，只需要将轴段穿入预设的轴承位，完成轴向定位后即可完成安装，大幅降低了现场装配的调校难度，也减少了后期维护时的部件更换步骤，当叶片出现磨损或者损坏时，可以整体拆下更换，不需要拆分多个连接部件，提升设备维护的效率。在结构建模的过程中，曲面的连续性是需要重点把控的环节，整个叶片的做功曲面需要保持G2以上的连续度，避免曲面出现微小的折痕或者凸起，这些微小的结构缺陷在高速气流的作用下会产生额外的风噪，也会扰乱局部的气流流向，降低整体的气动效率，建模完成后还需要结合动平衡的校验逻辑，对叶片的质量分布做初步的核算，保证质心尽可能落在旋转轴线上，减少后续实物动平衡调校时的去重量。
