MKP-X2 5μF安规电容36x25x18mm结构设计

　　在交流输入端的EMI滤波电路设计中，这类X2类安规电容是跨接在火线与零线之间的核心元件，主要作用是抑制差模干扰信号，避免电网中的高频杂波传入后级用电设备，同时也能防止设备自身产生的高频信号反向串入电网造成电磁污染，常见于开关电源、家电控制板、工业配电模块、充电桩输入回路等场景，是安规认证要求中必须配置的安全类元件，失效后不会导致电击风险，也不会引发起火等安全隐患。

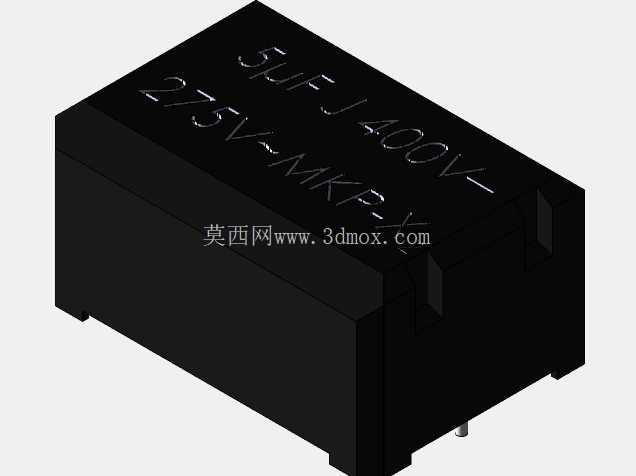

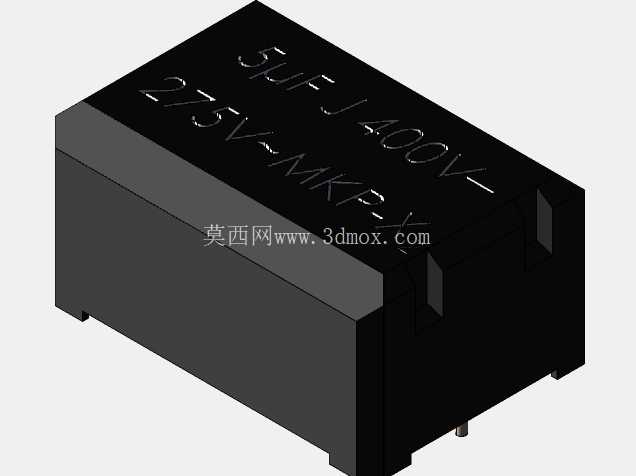

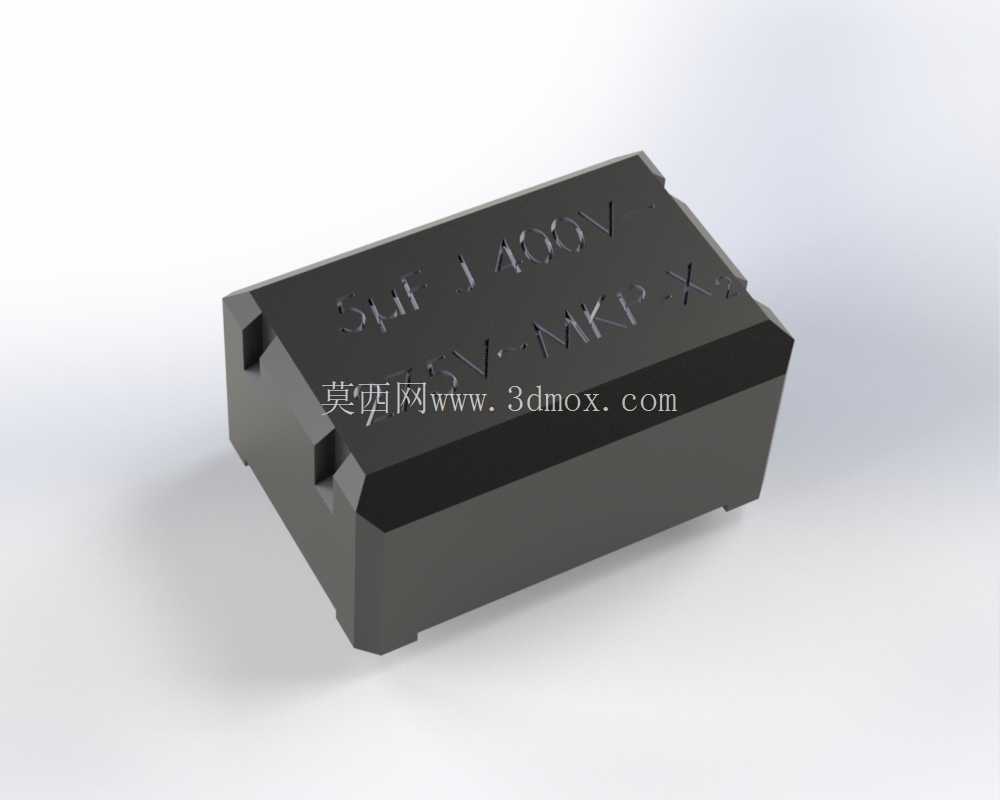

　　从结构设计层面来看，这款电容采用塑封方壳结构，外壳选用阻燃级工程塑料注塑成型，表面做哑光磨砂处理，既可以提升外壳的耐电压爬电距离，也能避免生产转运过程中表面划伤影响标识辨识度。外壳顶部采用激光刻印工艺标注核心参数，包括容量值、额定电压、产品系列标识，刻印深度控制在0.1mm左右，不会穿透外壳破坏内部密封结构，同时标识耐磨不易脱落，满足长期使用后的参数识别需求。电容内部采用金属化聚丙烯薄膜卷绕芯子，两端喷金处理后焊接引出引脚，引脚采用镀锡铜包钢材质，既保证足够的机械强度，也具备优异的可焊性，适配波峰焊、回流焊等主流PCB焊接工艺。

　　尺寸设计上，这款电容本体外形尺寸为36mm×25mm×18mm，属于同容量规格中体积较为紧凑的型号，在PCB布局时可以有效节省板上安装空间，适配高密度布线的控制板设计需求。引脚间距设置为31mm，这个间距是综合考量安规爬电距离要求、焊接工艺容错空间、PCB孔位加工公差后确定的数值，既满足交流250V工况下不小于3mm的爬电距离要求，也能兼容自动插件机的插装精度，避免引脚偏位导致的插装失败问题。引脚直径设计为0.8mm，适配PCB上直径1.0-1.2mm的安装孔，焊接后引脚与孔壁之间的焊锡填充量充足，机械固定强度可靠，能够承受常规的振动、冲击工况，不会出现引脚脱焊、电容松动移位的问题。

　　建模过程中需要重点关注几个细节：首先是外壳的边角倒角处理，所有外露边角都做了R0.5-R1mm的圆角过渡，避免注塑生产时出现应力集中导致的外壳开裂，同时也能减少安装过程中边角划伤操作人员、刮损相邻元件绝缘层的风险。其次是外壳与引脚结合处的密封台阶设计，这个位置做了内凹的密封槽，灌注环氧树脂密封后可以有效隔绝外界水汽、粉尘进入电容内部，提升产品在潮湿、多尘工业环境下的使用寿命。另外，本体底部做了0.3mm的微凸定位点，贴装时可以让电容底部与PCB表面留出微小间隙，既方便焊接时助焊剂挥发，也能避免清洗时清洗液残留在电容底部造成腐蚀隐患。

　　在实际选型应用中，这款5μF容量的X2电容通常搭配共模电感、Y电容组成完整的EMI滤波网络，额定电压满足交流275V的通用市电输入要求，适合在-40℃到105℃的环境温度范围内长期工作。建模时还原的所有外形尺寸、安装参数都可以直接导入PCB布局软件进行干涉检查，提前验证板上元件间距、安装高度是否满足结构外壳的装配要求，避免打样后出现元件顶壳、间距不足不符合安规要求的问题，大幅缩短产品开发阶段的结构验证周期。对于结构工程师来说，这类通用电子元件的精准三维模型，可以直接复用在各类带交流输入的设备设计中，不需要重复建模，只需要根据实际布局调整安装位置即可，有效提升整体设计效率。
