I2S数字输出多模式MEMS麦克风结构

　　在消费电子、工业声学采集、智能语音交互终端的硬件开发流程中，声学拾音元件的选型与结构适配是决定终端拾音效果、抗干扰能力、装配良率的核心环节之一，这款I2S数字输出的多模式MEMS麦克风，正是面向高密度贴片装配、小体积终端集成场景设计的声学核心元件。从实际应用场景来看，这类MEMS麦克风广泛覆盖智能穿戴设备的语音指令拾取、工业声纹监测节点的异常声响采集、智能家居终端的远场拾音、便携录音设备的音频采集等场景，区别于传统模拟输出的驻极体麦克风，数字输出架构从信号传输层面规避了板级电磁干扰带来的底噪问题，尤其适合板卡上集成射频模块、高速数字电路的复杂电磁环境，无需额外增加模拟信号屏蔽走线即可获得稳定的拾音信噪比。从产品功能特性来看，这款麦克风支持多模式工作切换，可根据终端的功耗需求、拾音灵敏度需求切换工作档位，在低功耗待机模式下可保持微安级的待机电流，满足电池供电类便携设备的长续航要求，在高灵敏度拾音模式下可覆盖更宽的声压拾取范围，适配近距离语音通话、远距离环境声采集等不同的拾音需求，I2S数字接口直接输出标准化的数字音频信号，可直接对接主流主控芯片的音频输入接口，省去了模拟麦克风必需的前置放大、AD转换电路，大幅简化终端产品的音频电路设计，减少板卡占用面积。

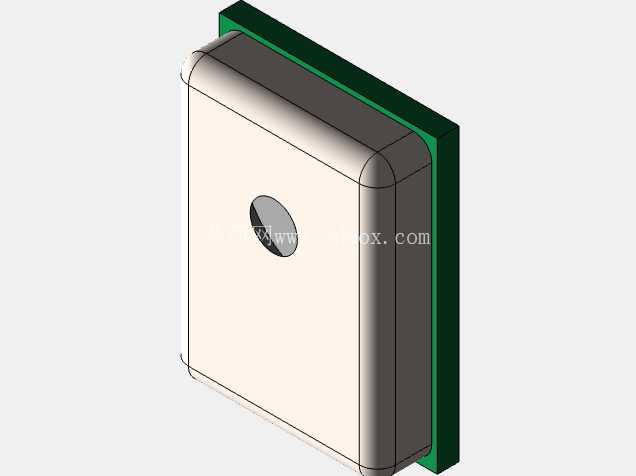

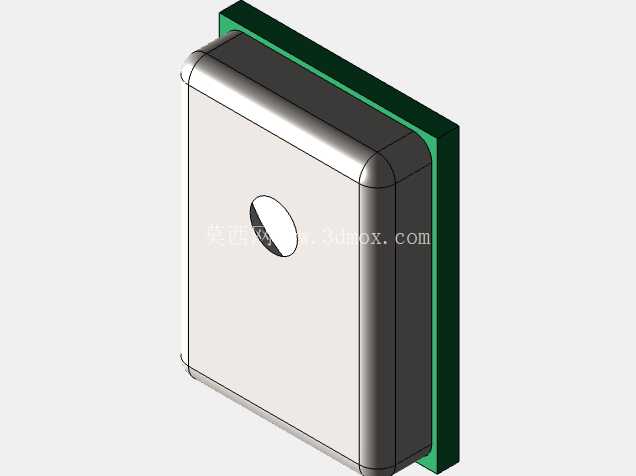

　　从结构设计思路来看，这款麦克风采用标准的表贴封装设计，整体外形为方正的贴片式结构，边角做了圆弧过渡处理，避免SMT贴片过程中出现边角崩损、锡膏爬锡不均的问题，封装本体采用耐高温的工程塑料材质，可满足回流焊过程中的高温耐受要求，不会出现封装变形、内部声学结构偏移的问题。拾音孔设置在封装正面的中心位置，在终端结构设计时，只需在外壳对应位置预留对齐的拾音通道即可，无需额外设计复杂的声学导流结构，拾音孔周边的平整面可适配泡棉密封垫的贴合，实现拾音通道与外壳的密封，避免外壳内部的结构共振、气流紊流影响拾音效果。

　　从外形尺寸与安装边界来看，这款麦克风的封装尺寸适配主流的高密度贴装工艺，整体厚度控制在毫米级，可适配厚度要求严苛的超薄类终端产品，比如超薄智能手表、卡片式录音笔、超薄智能音箱等产品的内部装配空间要求，焊盘布局采用标准的表贴器件焊盘设计，焊盘位置与尺寸完全符合SMT贴片的通用工艺要求，无需定制特殊的钢网即可完成锡膏印刷，器件的安装周边预留的安全间隙满足常规贴片工艺的器件间距要求，不会出现与周边阻容器件干涉的问题。在实际结构设计适配过程中，需要注意拾音孔的对齐公差，终端外壳的拾音孔与麦克风本体拾音孔的同轴度偏差需要控制在合理范围内，避免出现拾音通道遮挡导致的高频响应衰减问题，同时在麦克风背部的PCB区域需要避免布置高频走线，进一步降低数字信号串扰对音频质量的影响，封装背部的绿色标识区域为器件的定位参考区，在SMT贴片过程中可作为视觉识别的定位标记，提升贴装的位置精度。

　　这类MEMS麦克风的结构设计充分平衡了声学性能、装配工艺性、终端集成难度，相比传统的插件式麦克风，表贴封装可完全适配全自动SMT产线的装配流程，无需额外的手工插件工序，可大幅提升终端产品的生产装配效率，降低人工装配带来的一致性偏差，数字输出的特性也减少了后期生产过程中的音频校准工序，只要贴片装配到位即可获得一致的拾音性能，适合大批量生产的消费电子、工业采集类产品使用。在声学结构匹配上，方正的封装外形可适配多种不同的声学腔体设计，无论是前腔拾音还是后腔拾音的结构方案，都可以通过调整密封泡棉的厚度、拾音通道的尺寸来匹配最佳的声学响应，无需对器件本身做任何结构修改，器件本身的频率响应覆盖日常语音采集、环境声监测的全频段范围，无需额外的声学补偿电路即可获得平直的频响曲线，降低终端产品的音频调试工作量。
