浸入式水传感器端盖及筒体结构设计

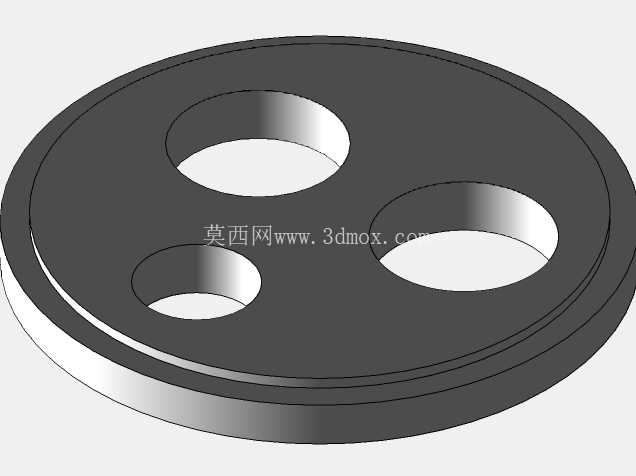

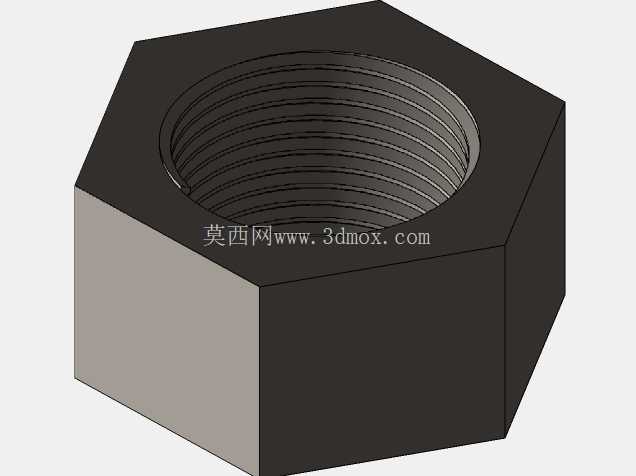

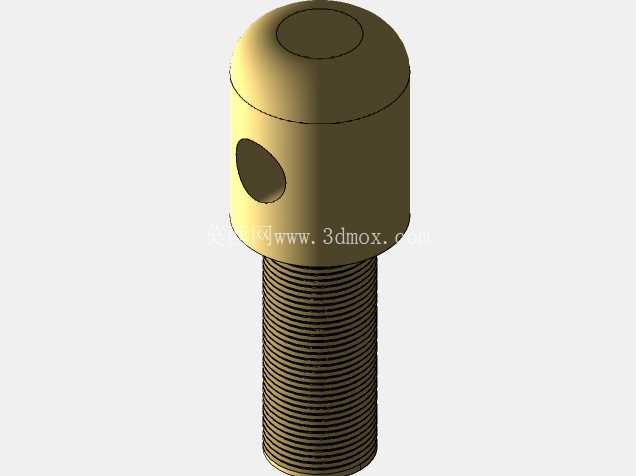

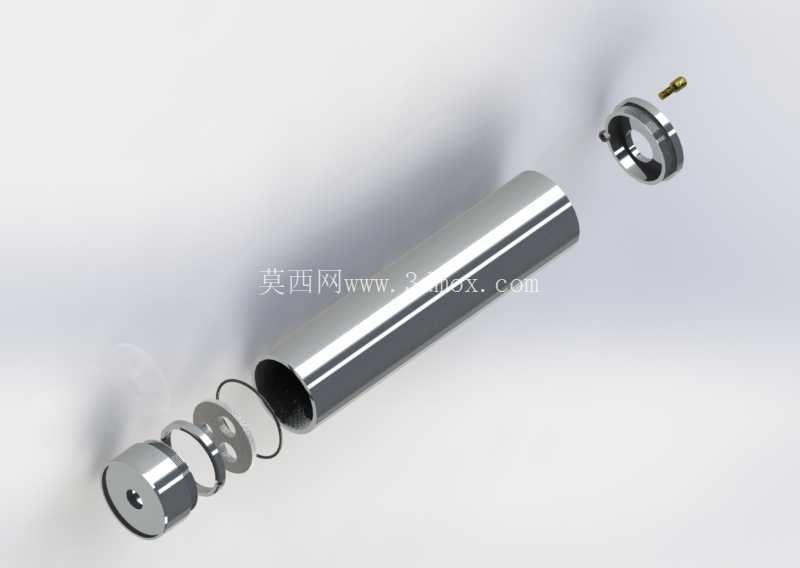

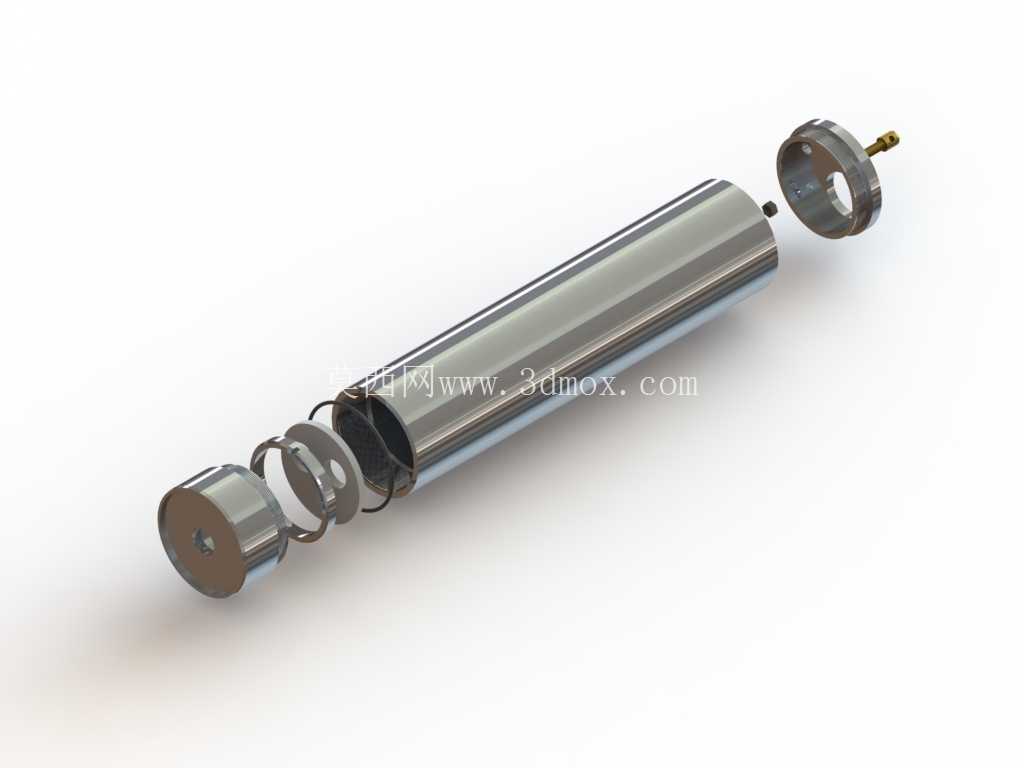

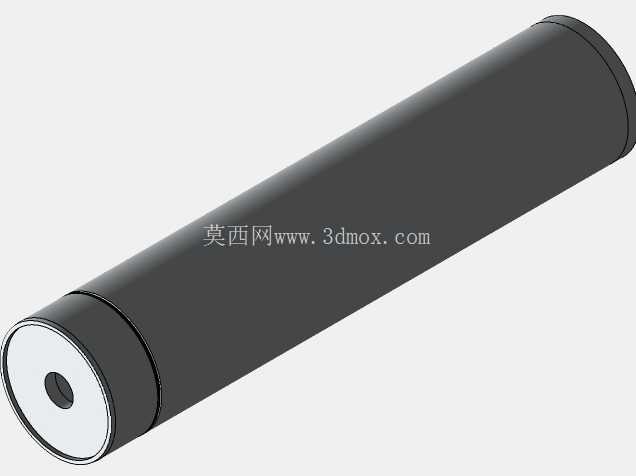

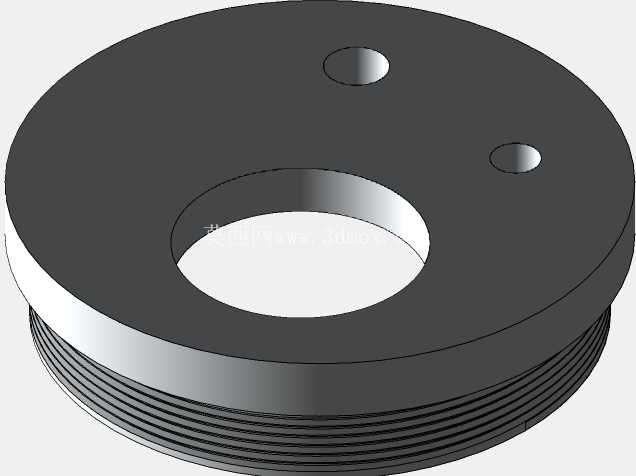

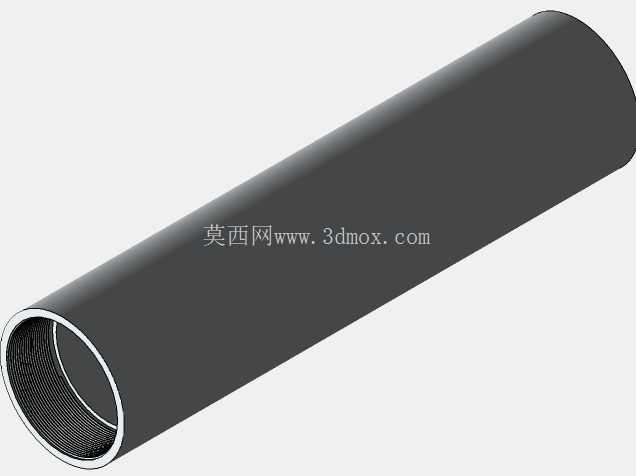

　　这款水传感器的结构设计，核心围绕长期浸水工况下的密封可靠性、探头安装同轴度以及现场拆装维护的便捷性展开，整体采用细长圆柱式筒体构型，适配多数工业管道、储液罐体的侧壁开孔安装场景，也可直接投入敞口水箱、循环水槽内做液位或水质参数的接触式检测。从结构拆分来看，主体筒体选用薄壁金属管材加工，内壁预留了传感元件的走线槽与定位凸台，避免内部线缆在流体冲击下出现晃动磨损，筒体两端分别设计了快装式端盖结构，其中探测端的端盖做了导流倒角处理，减少流体流经探头时产生的紊流干扰，保证检测数据的稳定性；接线端的端盖集成了线缆密封接头，采用径向挤压密封的形式，即便在0.6MPa的静水压力下也不会出现渗漏问题。

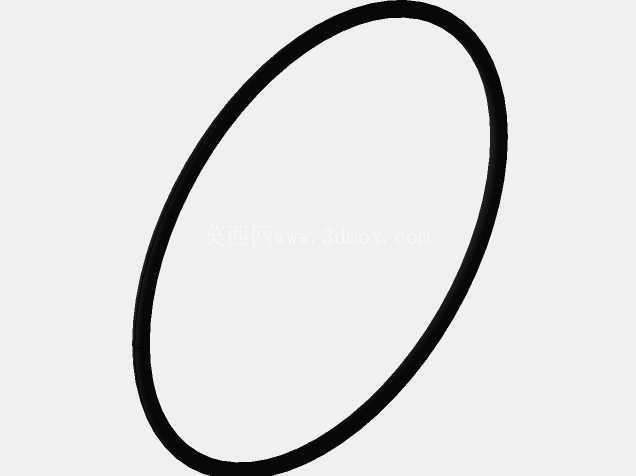

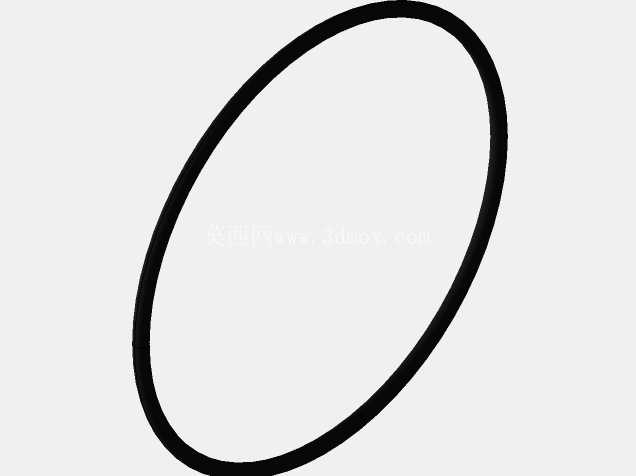

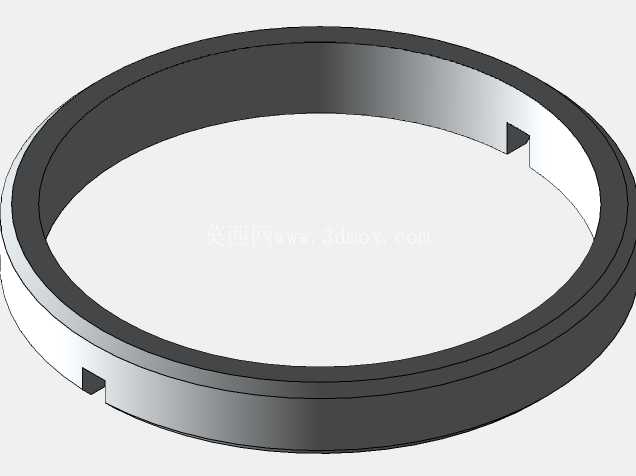

　　设计过程中优先考虑了安装边界的适配性，筒体整体外径控制在常规管道安装的标准开孔尺寸范围内，配套的锁紧环采用侧面顶丝固定的形式，不需要额外焊接法兰，就能在不同壁厚的容器壁上完成固定，安装时只需要在容器壁开出对应尺寸的圆孔，将筒体探测端伸入液面以下，调整好探头的插入深度后拧紧锁紧环的顶丝即可，大幅降低现场施工的改造工作量。端盖与筒体的连接采用了卡簧加O型圈的组合密封形式，相比传统的螺纹连接，这种结构不会因为长期浸水生锈导致拆装困难，后期更换内部传感元件时，只需要用卡簧钳取出端部卡簧就能拆开端盖，不需要借助大型工装，日常维护效率更高。

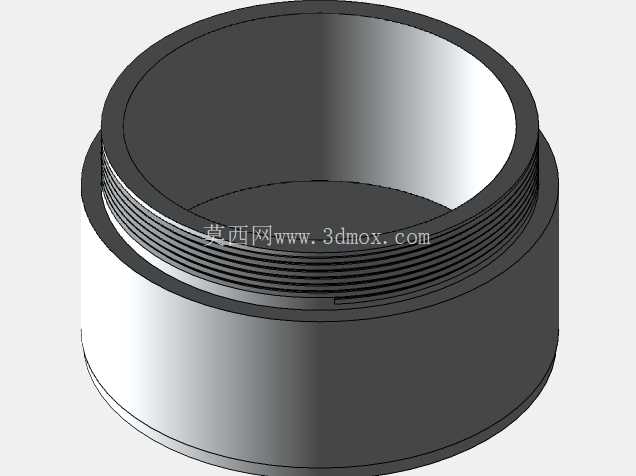

　　探测端的内部结构做了探头定位台阶，保证传感探头的端面与端盖导流面的平行度误差控制在0.1mm以内，避免因为安装偏斜导致检测值出现偏差，同时端盖内侧预留了密封胶灌注腔，组装完成后可以灌注少量密封胶做二次密封，进一步提升潮湿环境下的绝缘性能。筒体表面做了钝化处理，能够适应常规工业废水、民用供水等弱酸碱环境的长期使用，不会因为长期浸泡出现锈蚀脱落污染被测水体的问题。在结构强度校核上，筒体壁厚经过计算可以承受1MPa的外部水压，满足多数常压储液设备、低压供水管道的使用要求，端部的锁紧环设计了防滑齿结构，即便在设备运行产生振动的工况下，也不会出现筒体移位、松脱的问题。

　　接线端的接头采用标准的线缆锁紧结构，可以适配不同线径的信号线缆，不需要额外定制转接头，兼容市面上多数常规的传感信号传输线缆。从实际应用场景来看，这类结构的水传感器可以广泛用在工业循环水系统的液位监测、净水设备的水质检测、消防水箱的水位报警、农业灌溉渠道的水流参数采集等场景，细长的筒体结构不会对流体的正常流动产生明显的阻流影响，安装后也不会在容器内部形成过多的清洁死角，方便后期对容器内部进行冲洗维护。设计时还特意规避了容易积液的结构死角，所有端盖与筒体的配合面都采用了斜面过渡，不会在结构缝隙内残留积液造成细菌滋生或者结垢堵塞，适合在对卫生条件有一定要求的民用供水、食品加工储水设备上使用。内部的走线空间预留了足够的冗余，除了安装基础的水位检测探头外，还可以拓展加装温度、电导率等其他检测元件，不需要重新开模制作筒体，只需要更换对应端盖就能实现功能拓展，大幅降低衍生型号的开发成本。
