立式工业过滤罐体设备三维设计

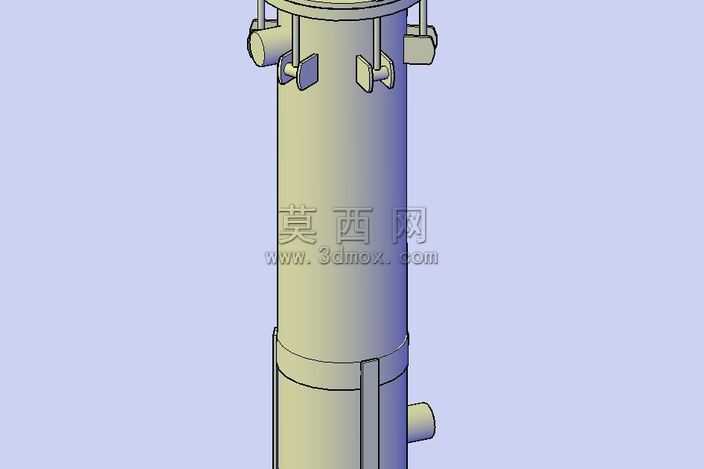

本作品为立式工业过滤罐体的三维设计模型，建模过程严格遵循工业过滤设备的实际生产制造规范，首先通过草图绘制确立罐体的整体比例基准，以回转体建模逻辑构建主体圆柱筒身，精准匹配筒身的径高比参数，确保设备内部过滤容腔的容积符合常规工业过滤工况的处理需求。筒身顶部采用快开式封头结构设计，建模时对封头的法兰连接结构、均布的锁紧吊耳、顶部排气接口逐一进行特征细化，每个锁紧吊耳的铰接结构、卡扣限位结构都做了完整的实体还原，保证快开结构的开合逻辑符合实际操作要求，无需额外辅助工具即可完成封头的开启与密封锁紧，适配过滤元件定期更换的运维需求。筒身侧面设置有侧进液接口，建模时还原了接口的法兰连接结构与加强筋补强设计，避免接口处因流体长期冲刷出现结构应力集中问题；罐体底部采用三足式支撑结构，对支脚的倾斜角度、与筒身的焊接贴合面、底部的安装固定孔位都做了精准建模，保证设备放置的稳定性，同时底部预留有排污接口结构，方便过滤后积存的杂质排出。材质渲染阶段，主体筒身采用哑光不锈钢材质，还原工业过滤设备常用的304不锈钢表面质感，对法兰密封面、锁紧卡扣的金属光泽做了差异化调整，密封垫片部分采用橡胶材质的哑光深灰质感，支脚部分做了轻微的做旧质感处理，模拟工业设备实际使用的表面状态。整体建模过程中对所有零部件的装配关系做了完整约束，无干涉错位问题，各连接结构的尺寸匹配度符合机械设计标准，既可以作为工业过滤设备的方案展示模型，也可用于相关设备的结构参考、教学演示使用，完整还原了立式加压过滤器的典型结构特征，涵盖了流体进出、过滤腔容纳、快开密封、支撑固定、排污排气等全部功能模块的结构设计。
