塑料网式管路过滤器三维结构设计

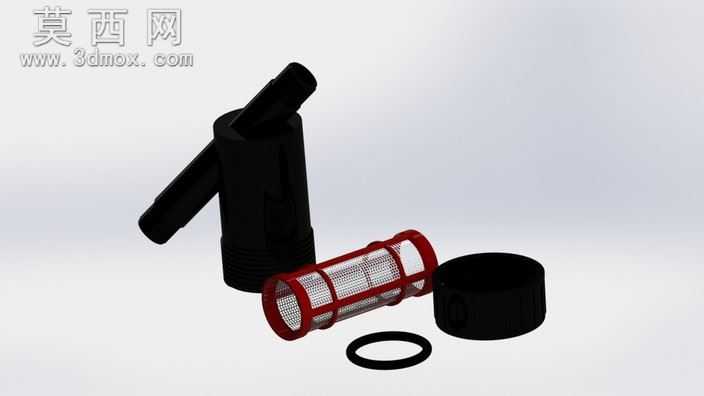

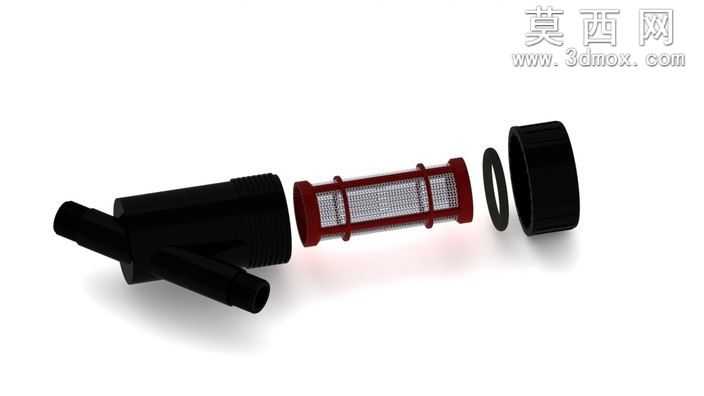

本作品为塑料网式过滤器的三维数字化建模成果，建模过程围绕产品实际装配逻辑与功能需求展开，首先完成整体结构的模块化拆分，将产品划分为主体壳体、侧置进出水接头、端盖、内置网式滤芯、密封胶圈五个独立建模单元，各单元建模时严格遵循同轴度、配合公差的设计要求，保证后续虚拟装配时各部件可实现无干涉配合。主体壳体采用带外螺纹接口的筒式结构，建模时通过拉伸、切除、螺纹扫描等特征完成主体轮廓构建，对壳体表面的脱模斜度、接口处的加强筋结构做了精细化处理，还原塑料注塑件的工艺特征；侧置的斜向出水接头采用扫掠特征完成流道构建，保证接头内部流道顺滑无直角拐点，符合流体输送的阻力设计要求。内置的网式滤芯为核心过滤部件，建模时先构建红色塑料支撑骨架，通过环形阵列、筋位拉伸完成骨架的镂空支撑结构，再在骨架内侧构建细密的金属滤网层，对滤网的网孔疏密、骨架与滤网的贴合位置做了精准还原，清晰展现滤芯的过滤层级结构；端盖采用带内螺纹的旋盖式结构，建模时还原了端盖外侧的防滑滚花纹理，保证手动旋拧操作的结构合理性；密封胶圈采用标准O型圈截面旋转建模完成，装配位置精准对应壳体与端盖的密封槽位，直观展现产品的密封防漏设计逻辑。渲染阶段针对不同部件赋予对应材质：主体壳体、端盖、接头、滤芯骨架赋予黑色/红色哑光工程塑料材质，还原PP塑料的磨砂质感；内置滤网赋予细金属网材质，表现金属丝网的通透反光特性；密封胶圈赋予黑色丁腈橡胶材质，表现橡胶的哑光弹性质感；场景搭建采用柔和的影棚布光，通过多角度光源突出各部件的轮廓与材质差异，将拆分后的零件按装配顺序排布，清晰展现产品的拆装逻辑与内部结构。整个建模过程兼顾了产品的功能结构合理性与注塑工艺的可实现性，所有配合尺寸均参照民用管路过滤器的通用标准设定，可直接用于产品结构验证、装配演示、教学展示等场景，完整还原了塑料网式过滤器从外部壳体到内部滤芯的全部结构细节。
