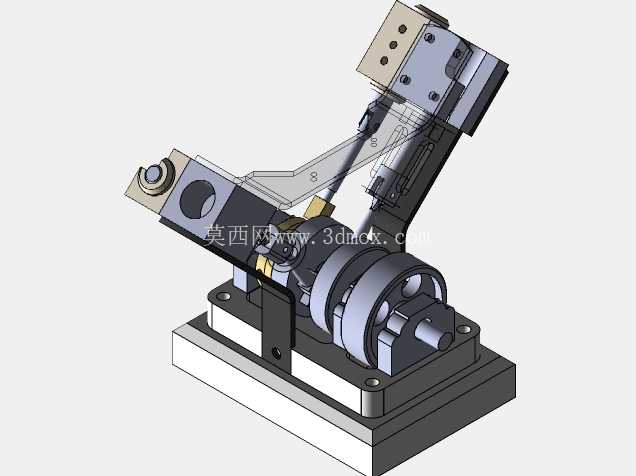

V2单缸往复式蒸汽动力机构三维结构

　　这套V2结构的蒸汽动力机构，核心是通过蒸汽压差驱动活塞做往复直线运动，再经曲柄连杆结构将直线运动转换为旋转扭矩输出，属于小型卧式单缸蒸汽动力单元，常被用于教学演示、小型动力模型、复古动力装置复刻以及微型动力试验场景。从结构布局来看，整套机构采用卧式安装设计，气缸轴线与曲轴输出轴呈垂直交错布置，活塞组件在气缸套内做轴向滑动，连杆两端分别通过活塞销与曲柄销做铰接连接，曲轴组件通过两端的轴承座固定在底部安装基座上，保证旋转过程的同轴度与运转稳定性。

　　设计过程中首先确定了活塞行程与曲柄半径的匹配关系，曲柄偏心距直接决定活塞的往复行程长度，连杆长度与曲柄半径的比值控制在4:1左右，避免连杆摆动角过大造成的侧向分力过高，减少活塞与气缸壁之间的偏磨风险。气缸部分采用方形安装法兰与基座连接，法兰面预留四个螺栓安装孔，安装时可通过调整垫片厚度控制气缸与曲轴的相对位置，保证连杆运动过程中无卡滞。配气机构采用滑阀式配气结构，通过偏心轮驱动滑阀在阀套内做往复运动，按做功顺序依次控制进汽、排汽通道的开闭，保证蒸汽能够在活塞运动到对应行程位置时准确进入气缸推动活塞做功，做功完成后的乏汽通过排汽通道及时排出，避免缸内背压过高影响输出效率。

　　整套机构的安装基座采用双层板式结构，下层为平整安装底板，预留多个沉头安装孔，可直接固定在试验台架或设备安装面上，上层为机构安装板，用于固定气缸、轴承座、配气机构等核心部件，两层板之间通过定位销与螺栓连接，保证各部件之间的位置精度，避免运转过程中出现部件移位。曲轴输出端设计有平键连接位，可直接连接飞轮、带轮或其他负载部件，输出旋转动力，飞轮安装位的轴肩定位尺寸经过校核，保证飞轮安装后不会出现轴向窜动。

　　从安装边界来看，整套机构的横向最大尺寸集中在曲轴轴向方向，纵向尺寸由气缸长度与基座宽度共同决定，高度方向最高点为配气机构顶部，安装时需要预留足够的周边空间，一是保证连杆、曲柄等运动部件在运转过程中不会与周边结构发生干涉，二是预留蒸汽管路的连接空间，进汽口与排汽口均设置在气缸侧部的配气阀组上，接口采用标准管螺纹设计，可直接连接蒸汽输送管路。结构设计过程中对所有运动副的配合间隙做了针对性设置，活塞与气缸套之间采用间隙配合，保证热态工况下活塞受热膨胀后仍能灵活滑动，同时减少蒸汽泄漏量；曲柄销与连杆大头轴承之间采用滚动摩擦结构，降低运转过程中的摩擦阻力，提升动力传递效率；所有铰接位置均设计有润滑注油点，可定期加注润滑脂，减少运动部件的磨损，延长机构使用寿命。这套结构没有冗余的复杂部件，所有零件均围绕动力转换的核心功能设计，零件的加工工艺性较好，大部分结构件可通过常规铣削、车削加工完成，适合作为机械原理教学的演示模型，也可作为小型蒸汽动力装置的核心动力单元使用，在做结构验证时，可通过调整配气滑阀的开闭相位，改变进汽提前角与排汽延迟角，适配不同蒸汽压力下的动力输出需求，当蒸汽压力处于额定区间时，曲轴可输出稳定的旋转扭矩，带动后端负载持续运转。
