六轴关节式焊接作业机械臂结构设计

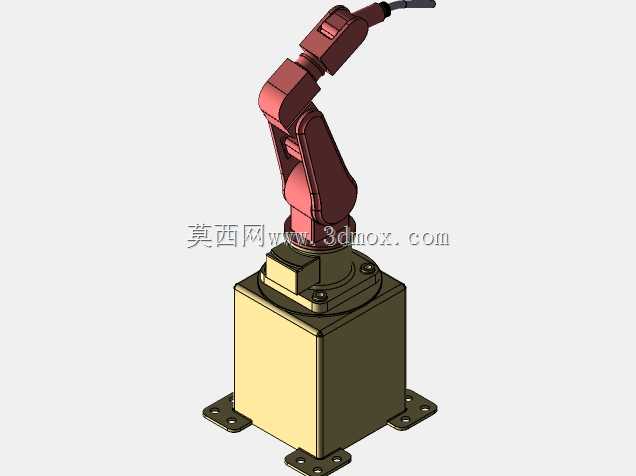

　　这款关节式焊接机械臂的本体结构，核心面向中小零部件的自动化焊接作业场景，在汽车零部件冲压件焊接、五金构件弧焊、小型钢结构件点焊等工位中，可替代人工完成重复度高、作业环境恶劣的焊接工序，降低焊接弧光、烟尘对作业人员的职业健康影响，同时保障焊接轨迹的一致性，稳定焊缝成型质量。从结构设计逻辑来看，本体采用经典六轴垂直多关节布局，底座作为整套设备的承载基础，底部设置带安装孔的方形法兰固定边，安装时可通过膨胀螺栓或连接螺栓直接固定在焊接工位的钢制安装平台或者混凝土基座上，安装边界需预留底座周边至少300mm的维护操作空间，避免底座旋转时与周边工装、护栏产生运动干涉，底座内部预留了伺服电机、谐波减速器的安装腔体，同时走线槽集成在腔体内部，

　　可避免焊接飞溅、焊渣掉落损坏线缆。大臂与小臂的关节衔接处，采用了中空走线的结构设计，所有伺服动力线、编码器信号线都从关节内部的中空通道穿过，既避免了机械臂运动过程中线缆反复弯折产生的疲劳破损，也能减少外部走线对焊接作业轨迹的干扰，防止焊枪送丝管、气管与外部构件勾挂。末端执行器安装法兰适配常规的气保焊枪、氩弧焊枪安装接口，法兰端面设置了定位销孔与螺纹安装孔，可快速更换不同类型的焊接作业头，也可根据工位需求加装焊缝跟踪传感器的安装支架，无需额外改制末端结构。从运动范围设计来看，各关节的转动角度覆盖了常规焊接作业所需的姿态调整需求，底座可实现水平方向360度回转，大臂俯仰角度可覆盖从低位水平焊接到高位仰焊的作业区间，

　　小臂的摆动与末端腕关节的三个旋转自由度，可让焊枪以任意合适的姿态对准焊缝位置，即使是结构件内侧的角焊缝，也能通过调整腕部姿态完成焊接作业，作业半径可覆盖以底座中心为圆心、1.4米半径范围内的作业区域，适配多数中小型焊接工装的工位尺寸。在结构刚性设计上，臂体部分采用了箱型焊接结构的轻量化设计，在保障关节连接部位刚性、避免高速运动时臂体震颤影响焊接精度的前提下，尽可能降低臂体自身重量，减小各关节伺服电机的负载，提升运动响应速度，臂体外部的防护结构可阻挡焊接过程中产生的飞溅焊渣，避免高温焊渣烫伤臂体表面的防护涂层或者损坏关节密封件。关节部位的密封结构采用了耐温防尘的密封圈设计，可阻挡焊接烟尘、金属粉尘进入关节减速器内部，

　　延长核心传动部件的维护周期，底座与各关节的衔接处都设置了润滑脂加注口，日常维护时无需拆解臂体结构即可完成润滑保养作业。在实际工位适配中，这款机械臂可搭配焊接变位机使用，通过协同运动完成复杂曲面构件的环缝焊接，也可单独安装在流水线旁的固定工位，完成输送线上工件的定点焊接工序，安装时需注意底座安装面的平面度误差控制在0.2mm以内，避免底座固定后产生内应力，长期运行导致关节轴承偏磨。末端焊枪的安装位置预留了送丝管的固定卡扣位置，可将送丝管沿小臂内侧固定，避免机械臂运动时送丝管晃动影响送丝稳定性，保障焊接过程中焊丝送出顺畅，减少断丝、送丝不均导致的焊接缺陷。
