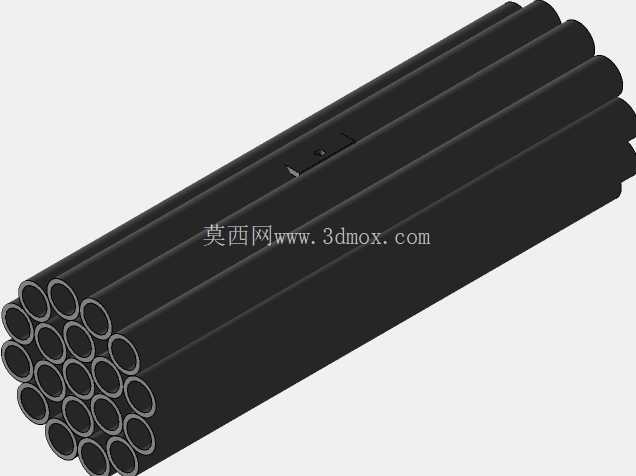

多管组合式气体输送仪表直管结构

　　在工业现场的气体介质测量管路布设场景中，这类多管组合的直管结构是测量系统前端的核心整流部件，很多刚接触仪表配管的设计人员容易忽略直管段对测量精度的影响，实际上不管是差压式流量计还是热式气体测量仪表，上游来流的紊流、旋流会直接导致测量值出现5%到15%的偏差，极端工况下偏差甚至会超过20%，这时候就需要在仪表前端加装足够长度的整流直管段，把紊乱的来流梳理成均匀稳定的层流状态，保障后续测量元件的检测精度。

　　从结构设计逻辑来看，这个部件采用了多根等径薄壁圆管平行密排的组合形式，单根圆管的内径公差控制在IT7级精度，所有管材的内壁粗糙度都要求达到Ra1.6以下，避免管壁凸起对气流造成额外扰动。圆管之间采用满焊拼接的工艺，拼接完成后整体做外圆校直处理，整体直线度公差控制在每米长度0.2mm以内，杜绝安装后出现管路弯折导致的流场畸变。和传统的单根大口径整流管相比，这种多小管密排的结构可以在更短的轴向长度内实现等效的整流效果，常规单管整流需要上游预留10到15倍管径的直管长度，而这种多管组合结构只需要3到5倍组合外径的长度就能达到同等整流效果，能大幅压缩测量管路的安装空间，适合在设备舱室空间紧凑的工况下使用。

　　实际选型配装的时候，需要重点关注几个安装边界参数：首先是组合体的外接圆直径，要和上下游的对接管路内径保持一致，对接处的焊缝余高不能超过0.5mm，且要做内焊缝打磨处理，避免对接台阶产生局部涡流；其次是直管段的有效长度，要根据上游管路的弯头、阀门等扰流部件的数量调整，上游存在单个90度弯头的时候长度取3倍外径，存在两个平面内的连续弯头或者调节阀的时候，长度要加到5倍外径，下游侧只需要预留1到2倍外径的直管段就能满足仪表安装要求。另外这个结构的端部设计了定位台阶，安装时可以直接嵌入管路法兰的密封槽内，不需要额外加装定位衬套，能减少装配时的同轴度偏差，装配完成后整体的管路同轴度要控制在φ0.3mm以内，避免不同轴带来的流场偏斜。

　　从功能特性上看，这种密排多管结构除了整流作用外，还能起到一定的流场均化作用，每一根小管都相当于一个独立的流道，会把大截面内的不均匀气流分割成多股小流束，在流道内充分混合后再流出，让出口截面的流速分布均匀度达到95%以上，完全满足各类气体测量仪表的来流要求。和常见的孔板整流器相比，这种结构的压损更小，因为没有孔板的锐边节流效应，气流通过时的压力损失只有孔板整流器的30%左右，适合在低压气体输送系统中使用，不会额外增加风机的负载功耗。另外结构整体采用同一种金属材质加工，焊接后整体做钝化处理，抗气体腐蚀能力更强，在含有少量水汽或者弱腐蚀性成分的气体管路中也能长期使用，不会出现锈蚀脱落的杂质堵塞后续仪表的取压孔。

　　在建模过程中，需要重点控制每根圆管的相对位置精度，所有圆管的轴线平行度公差要控制在0.1mm以内，避免出现管间缝隙不均匀导致的气流短路问题；端部的拼接焊缝要做连续密封处理，建模时要预留出焊缝的加工余量，避免实际生产时出现焊穿或者虚焊的问题。另外结构外侧的固定卡扣位置要和管路的固定支架位置对应，卡扣的安装面要做平面度处理，保证安装时支架能完全贴合，不会出现装配应力导致的直管段变形。很多设计人员在做这类部件建模时容易忽略管壁厚度的一致性，实际上每根小管的壁厚偏差要控制在±0.1mm以内，否则不同流道的通流面积出现偏差，会导致各股流束的流速不一致，反而影响整流效果。

　　这类结构除了用在气体测量管路中，在小型气体设备的进气段、风洞试验段的前端整流段也有广泛应用，只需要根据实际的通流流量调整单管的内径和管组的整体尺寸，就能适配不同的工况需求。比如在小流量的实验室气体标定装置中，会采用更小内径的小管密排，进一步提升整流效果；在大流量的工业烟道气测量场景中，会加大单管内径，减少管组的整体压损。设计时不需要局限于固定的管数配置，可以根据对接管路的通径灵活调整排列方式，在保证外接圆和对接管路匹配的前提下，尽可能多的布置等径小管，提升整流效率，同时要保证所有小管的入口端都做倒角处理，避免锐边产生的进气涡流影响整流效果。
