内燃机传动用十字头连接组件结构设计

　　在往复式动力机械的传动链路里，十字头是衔接侧向往复受力与旋转输出的核心中间构件，这类部件广泛应用在中小型内燃机、活塞式压缩机、往复泵等需要将直线往复运动转化为旋转运动，或是反向传递动力的设备中，其结构可靠性直接决定了整套传动机构的运行寿命与动力传递效率。从实际工况来看，十字头需要承受活塞侧传递来的交变轴向推力，同时还要将该力平稳传递给连杆，转化为曲轴的旋转扭矩，过程中需要抵消连杆摆动带来的侧向分力，避免活塞与缸壁出现偏磨，这也是十字头结构设计的核心出发点。

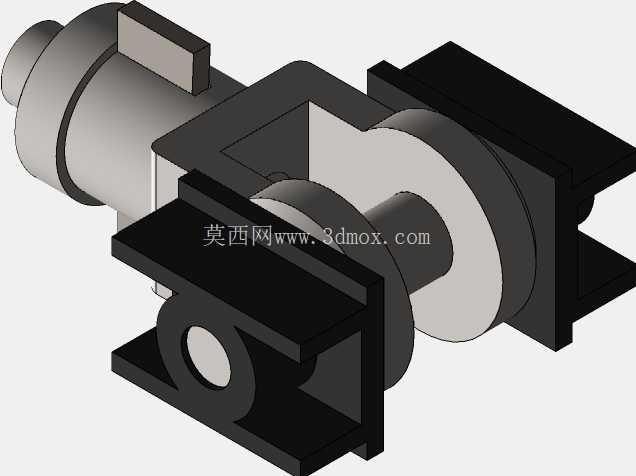

　　这套十字头组件采用分体式装配结构，主体承载部分采用对称式的滑履结构设计，两侧的导向面与设备内部的十字头滑道配合，在往复运动过程中提供稳定的径向支撑，限制组件除轴向运动外的多余自由度，避免运行过程中出现卡滞、偏摆问题。中间的销轴连接位采用通孔式设计，用于安装十字头销，实现与连杆小头端的铰接配合，销轴孔的同轴度公差需要严格控制在IT7级以内，保证铰接转动过程中无卡滞，同时降低销轴与孔壁的局部接触应力，避免长期交变载荷下出现疲劳点蚀。组件两端的连接结构分别适配活塞拉杆与连杆的安装接口，其中与活塞拉杆连接的端位采用定位止口加锁紧结构，保证轴向连接的同轴度，防止动力传递过程中出现连接松动；与连杆配合的铰接位预留了足够的摆动间隙，适配连杆在曲轴转动过程中的角度变化，避免运动干涉。

　　从安装边界来看，十字头的整体外径尺寸需要与设备滑道的内径保持H7/f6的间隙配合，既保证往复运动过程中滑动顺畅，又不会因为间隙过大出现运行冲击，两侧滑履的导向面长度经过匹配计算，保证在整个行程范围内，滑履与滑道的接触面积不低于总面积的80%，降低单位面积的接触压强，减少滑动磨损。组件的轴向总长度需要匹配活塞行程与连杆摆动的极限位置，保证在上止点与下止点位置时，十字头不会与滑道端盖、连杆大头端出现结构碰撞，铰接位的销轴直径根据传递的最大扭矩计算选型，保证在额定载荷下销轴的剪切应力、弯曲应力均处于材料许用应力范围内，通常这类中小型十字头的销轴会采用渗碳淬火处理，表面硬度达到HRC55-60，芯部保持足够韧性，兼顾耐磨性能与抗冲击性能。

　　设计过程中需要重点考虑运动过程中的受力平衡，十字头的重心需要与轴向运动中心线重合，避免高速往复运动过程中产生额外的惯性力，加剧滑道的单侧磨损。滑履表面通常会设计润滑油槽，在设备运行过程中，压力润滑油会通过油路进入油槽，在滑履与滑道之间形成稳定的油膜，降低滑动摩擦系数，减少运行过程中的温升与磨损。组件的各个装配面都设置了合理的倒角与退刀槽，既方便加工过程中的刀具退刀，也能避免装配过程中出现锐边磕碰，同时在装配时可以存储少量润滑脂，提升初期磨合的顺畅度。

　　在实际应用场景中，这类十字头组件多用于中小功率的通用内燃机、小型空气压缩机以及农用机械的动力端，相比一体式十字头，分体式的结构设计可以单独更换磨损的滑履衬板，降低后期维护成本，同时在装配时可以通过调整垫片的厚度来调整十字头与滑道的配合间隙，适配不同工况下的运行需求。需要注意的是，十字头与活塞杆的连接锁紧结构需要设置防松装置，通常会采用开口销或者锁紧垫片，避免设备长期运行过程中因为振动出现螺纹松动，导致传动间隙变大，产生运行异响甚至部件损坏。铰接位的销轴两端需要设置限位挡圈，防止销轴在往复运动过程中出现轴向窜动，剐蹭滑道内壁。整个组件在装配完成后需要进行动平衡测试，保证高速往复运动过程中的惯性力处于可控范围内，降低设备整体的振动水平。
