活塞泵配套可拆卸弧形散热夹具结构

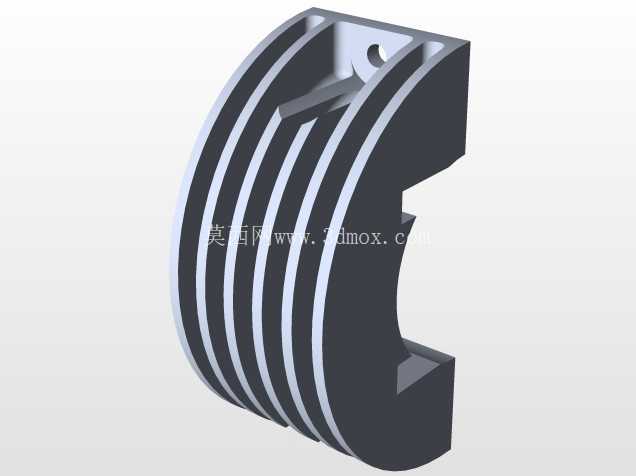

　　这款弧形散热结构主要配套活塞风格泵使用，属于泵体散热系统的配套装夹部件，实际应用中需要成对配置，分别布置在泵体对应发热部位的两侧，通过螺栓实现两侧散热件的对锁固定，完成与泵体的装配连接。从结构设计逻辑来看，整体采用半包围弧形轮廓，完全贴合泵体对应安装位的柱面外形，能够最大化与泵体发热面的接触面积，减少接触热阻，提升热传导效率。散热主体部分设置了多道平行排布的环形散热鳍片，鳍片之间预留了均匀的通风间隙，既可以通过自然对流实现热量散发，也能适配配套风冷气流的流通路径，让气流顺着鳍片间隙快速带走传导到鳍片上的热量，避免泵体工作过程中因热量累积出现温度过高的问题，保障泵组长时间稳定运行的温度区间。

　　在安装边界的设计上，结构顶部预留了定位安装孔位，在两侧散热件对合装配时，该孔位可与泵体上的预装定位销配合，实现快速对位，降低装配过程中的对齐难度，减少装配工时。两侧对合的贴合面做了平面度公差控制，保证螺栓锁紧后两个散热件能够紧密贴合，不会出现装配缝隙导致的接触热阻升高问题，同时也能避免长期使用后出现松动移位的情况。可拆卸的结构设计，一方面方便后期维护过程中单独拆卸散热件进行清灰、检查，不需要对泵体主体进行大规模拆解，降低维护成本；另一方面也可以根据泵体不同的功率发热等级，灵活调整配套散热件的鳍片数量或者厚度，适配不同工况下的散热需求，不需要重新开模制作整体式散热外壳，提升了部件的通用适配性。

　　从实际工况适配角度考虑，这类活塞泵通常应用在流体输送、小型液压动力单元等场景，工作过程中泵体的活塞往复运动摩擦、介质压缩做功都会产生持续热量，如果热量不能及时散出，会导致泵体内部密封件加速老化，润滑介质性能下降，进而影响泵的使用寿命和工作稳定性。这款散热夹具的设计，没有采用传统的整体包裹式散热外壳，而是拆分成为两个对称的半弧形部件，除了安装维护便捷之外，也在同等散热面积的前提下降低了单个部件的加工难度，无论是采用型材切削加工还是压铸成型，都能简化模具结构，降低生产过程中的不良率。鳍片的厚度和间距设计经过匹配计算，在保证整体结构强度的前提下，尽可能提升散热面积占比，同时避免鳍片过薄导致的受力变形问题——因为散热件同时承担了装夹固定的功能，螺栓锁紧时会对结构产生一定的夹紧力，鳍片厚度需要满足夹紧力下的刚性要求，不会出现鳍片弯折、贴合面翘起的问题。

　　结构内侧的弧形接触面没有做多余的沟槽设计，保持完整的弧面贴合度，实际装配时可以根据需求在接触面填充导热界面材料，进一步降低接触热阻，提升热传导效率。整体结构没有多余的冗余设计，所有轮廓都服务于散热和装夹两个核心功能：外轮廓的弧形设计既匹配安装空间的边界要求，避免和泵组周边的管路、其他配件产生安装干涉，也能让外部气流顺着弧形表面顺畅流动，减少风阻；多道平行鳍片的排布方向和泵体的轴向保持一致，不管是自然对流还是强制风冷，气流都能顺着鳍片方向无阻碍流通，不会出现气流滞止的区域，保证每一片鳍片都能参与热交换过程。在安装尺寸的适配性上，该结构的内弧半径、整体宽度、螺栓孔位间距都严格匹配对应型号活塞泵的安装位尺寸，装配后不会突出泵体的最大外轮廓过多，能够适配紧凑安装空间下的泵组布局需求，不会因为加装散热部件导致整体设备占用空间额外增加过多。
