户外预制集成储能设备舱结构设计

　　这款预制集成舱体的结构设计，最初是针对户外分布式光伏配套储能、偏远站点临时供电配套、工地临时办公值守这类需要快速部署、耐受户外复杂环境的场景做的方案，在做三维结构搭建的时候，首先要考虑的就是现场安装的边界条件——这类舱体大多是整舱运输到现场直接落位，不需要现场做大量拼装，所以外形尺寸严格适配标准公路货运的限界要求，长度方向控制在6米标准货运单元范围内，宽度控制在2.4米，高度控制在2.9米，既满足普通平板拖车的运输要求，也能适配大部分厂区、野外站点的进场道路宽度，不需要额外做道路拓宽处理，落位的时候只需要提前做简单的硬化找平地面，四个底角的吊装孔对应标准集装箱吊具的位置，不管是正面吊还是叉车都能直接作业，不需要额外制作专用吊具，大幅降低现场安装的准备成本。

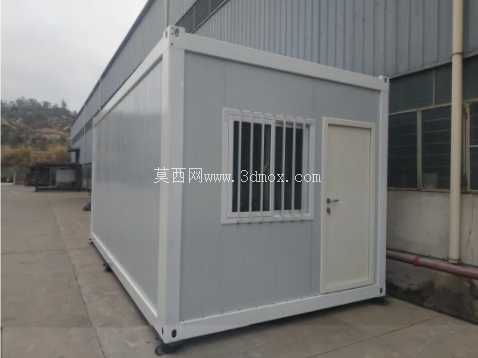

　　从功能特性上来说，舱体的主框架采用满焊的钢制折弯型材做骨架，侧壁和顶板采用夹芯结构，外层是厚度1.5毫米的冷轧钢板做静电喷塑处理，中间填充阻燃保温芯材，内层是0.8毫米的镀锌钢板内衬，这种结构一方面能保证户外使用时的防雨、防尘性能，防护等级可以达到IP54，应对中雨、扬尘天气不会出现舱内进水进灰的问题，另一方面保温层能减少外界温度变化对舱内设备的影响，不管是夏季户外暴晒还是冬季低温环境，舱内搭配温控设备的时候能降低温控能耗。舱门采用的是外开平开门结构，门框和门扇之间加装三元乙丙密封胶条，门锁采用防盗型三点锁结构，关闭之后能保证密封胶条的压缩量均匀，不会出现局部漏风漏雨的问题，门的合页采用不锈钢材质，避免户外长期使用出现锈蚀卡滞的问题。侧面的观察窗采用带防盗格栅的双层中空玻璃结构，格栅采用直径16毫米的圆钢焊接在窗框内侧，既可以满足舱内采光、观察外部情况的需求，也能防止外力破坏玻璃进入舱内，中空玻璃的结构也能提升窗体部分的保温隔热性能，避免窗体位置出现结露的问题。

　　设计思路上，整个舱体采用模块化的设计逻辑，主框架的型材都是标准化折弯件，焊接工装统一，生产的时候不需要做大量的定制化切割，所有的壁板都是预制好的标准模块，在生产车间完成拼装、布线、内饰安装之后，整体做淋雨测试、强度测试再出厂，现场只需要接好进线电缆、接地极就能投入使用，相比传统的现场砌筑房屋、现场拼装舱体的模式，部署周期能缩短70%以上。舱体底部的框架做了加强处理，底梁采用加厚的C型钢，每间隔400毫米设置一道横向支撑，地面铺设3毫米厚的花纹钢板做防滑处理，单位面积的承重可以达到每平方米500公斤，不管是放置储能电池簇、逆变器设备，还是作为临时办公场所放置办公桌椅、值守设备，都能满足承重要求，不会出现底板变形的问题。舱体的边角位置都做了圆弧过渡的包角处理，一方面是避免吊装、运输过程中边角的尖锐部分划伤作业人员，另一方面包角采用铸钢材质，和主框架焊接在一起，能提升整个舱体的结构强度，在吊装的时候受力更均匀，不会出现框架变形的问题。

　　在实际应用中，这类舱体除了作为光伏配套的储能设备舱之外，还可以根据内部配置的不同，作为户外施工的临时值守岗亭、野外作业的临时工具存放舱、应急救灾的临时安置舱、通讯基站的设备舱使用，因为整体结构和标准集装箱的吊装、固定接口完全兼容，所以也可以多层堆叠放置，在场地有限的站点能最大化利用土地面积，堆叠的时候上下舱体的角件之间采用标准集装箱锁扣固定，不需要额外做焊接或者连接支架，安装和拆卸都很方便。舱体的外表面喷塑层采用抗紫外线的户外塑粉，长期在户外暴晒不会出现褪色、粉化、脱落的问题，正常使用场景下，外表面的防腐寿命可以达到10年以上，不需要频繁做补漆维护。舱体顶部做了5度的散水坡度，雨水落在顶板上会顺着坡度流到侧边的排水槽，再通过四个角的排水管排到地面，不会出现顶部积水的问题，避免长期积水渗进舱内或者加速顶板的锈蚀。在做三维建模的时候，所有的连接位置都做了干涉检查，比如门的开启角度可以达到110度，开启的时候不会和侧壁的包角、外部的走台结构产生碰撞，窗户的格栅间距控制在10厘米，既不影响采光，也能防止人员伸手从窗外触碰内部的门锁，所有的螺栓连接位置都预留了足够的扳手操作空间，后期维护的时候不需要拆卸周边的其他结构就能完成紧固件的紧固作业。
