带远程散热结构的集装箱式气体发生器

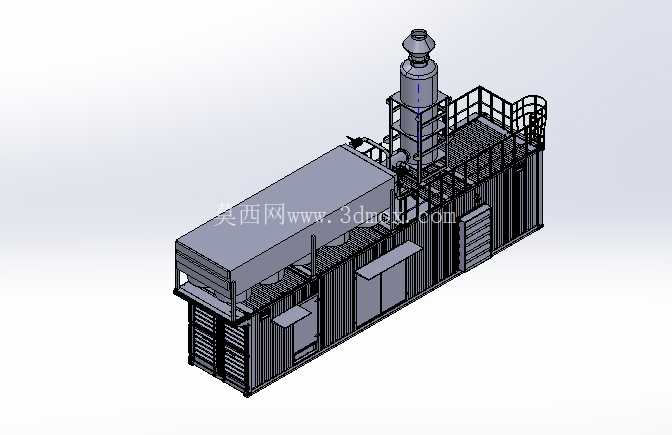

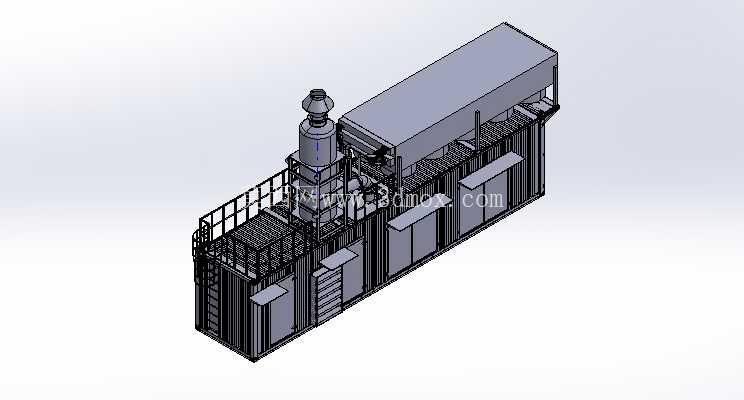

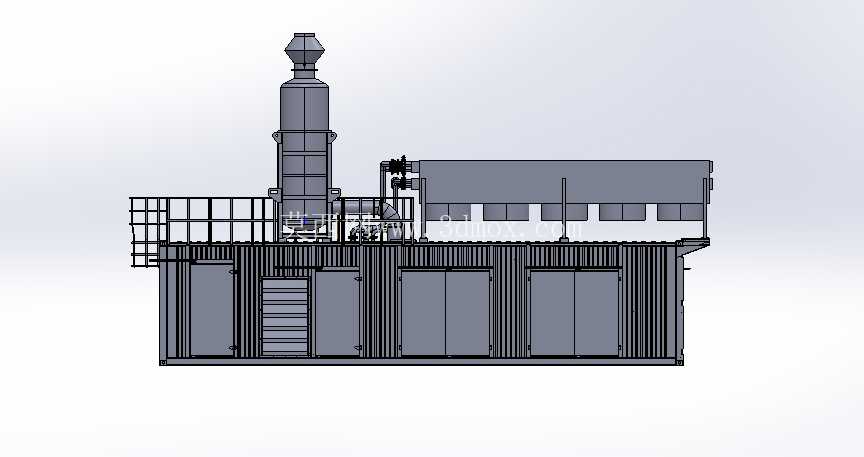

　　这套集成化供气设备的三维结构，核心是将产气核心单元、散热模块、辅助配套系统全部整合进标准海运集装箱的壳体框架内，最早的设计需求来自偏远油气开采区块、临时应急保供站点、离网工业作业区的快速部署供气场景——这类场景往往没有固定厂房基建条件，要求设备到场后仅需对接外部管路与动力接口即可投用，省去现场搭建设备间、排布分散管线的大量工期。从结构布局来看，设备沿集装箱长度方向做功能分区：靠近端部的位置竖立布置产气反应核心塔体，塔体顶部预留排气对接接口，周边设置带安全护栏的操作检修平台，平台踏步直接集成在集装箱侧墙的预留位置，操作人员无需额外搭设登高梯即可完成日常巡检操作；塔体旁侧的舱段布置远程散热器组件，散热器通过预制管路与产气核心的冷却腔道连通，区别于传统内置散热结构，外置远程散热的设计可以将散热排风导向集装箱外侧，避免高温排风在密闭箱体内循环堆积，适配高温环境下的长时间连续运行需求。

　　集装箱剩余舱段沿侧墙排布多组检修门，对应内部的过滤单元、控制模块、管路阀组的安装位置，所有门体均做密封压边处理，满足户外露天放置的防雨防尘要求，箱体边角保留标准集装箱的角件结构，可直接适配通用吊装、货运固定的标准工装，无需额外设计专用吊具。设计阶段首先做了安装边界的适配校核：整体外轮廓完全贴合20英尺标准集装箱的尺寸限值，宽度方向不超2.4米，高度控制在2.6米以内，长度方向预留1米左右的端部操作空间，满足普通货运车辆的道路运输限界要求，到场后不需要做额外的尺寸裁切即可完成就位。

　　功能层面，设备集成了燃气进气预处理、反应产气、排气消声、冷却散热四大核心模块：进气端的过滤组件布置在箱体侧部进风格栅后方，可对输入的天然气、沼气等原料气做初步杂质过滤，避免杂质进入反应腔影响产气效率；排气端串联多级消声结构，消声模块固定在箱体顶部的预留支架上，可将设备运行时的排气噪声控制在工业厂区允许的限值内，减少对周边作业区域的噪声干扰。结构设计上充分考虑了运维便利性：所有需要定期更换的滤芯、阀件均对应检修门的居中位置，拆卸门体后即可直接伸手操作，不需要拆解周边其他结构；内部管路全部沿集装箱顶部的型材支架排布，预留足够的管线弯曲半径，避免管路应力集中导致的泄漏风险；散热器与核心单元的连接管路设置快拆接头，后期若需要更换散热组件，可直接在外部完成拆装，不需要进入箱体内部作业。

　　针对户外使用的场景，箱体顶部做了微坡排水设计，避免积水锈蚀；侧墙的进排风百叶均带防虫滤网与防雨挡板，即使在暴雨天气也不会出现雨水倒灌进箱体内部的情况；操作平台的护栏高度符合工业作业安全规范，踏步做防滑纹路处理，避免雨天巡检时滑倒。这套结构的设计思路本质是用标准化集装箱的成熟壳体结构做承载，把原本分散布置的多个功能单元做模块化集成，既保留了集装箱运输、吊装的通用性，又通过内部合理的分区布局压缩了设备整体占地，相比传统现场拼装的供气站，整体部署周期可缩短七成以上，同时所有结构在出厂前即可完成预装调试，到场后的调试工作量大幅降低，非常适合需要快速转场、无固定基建的临时作业场景使用。
