壁挂式消防栓箱外观结构三维设计

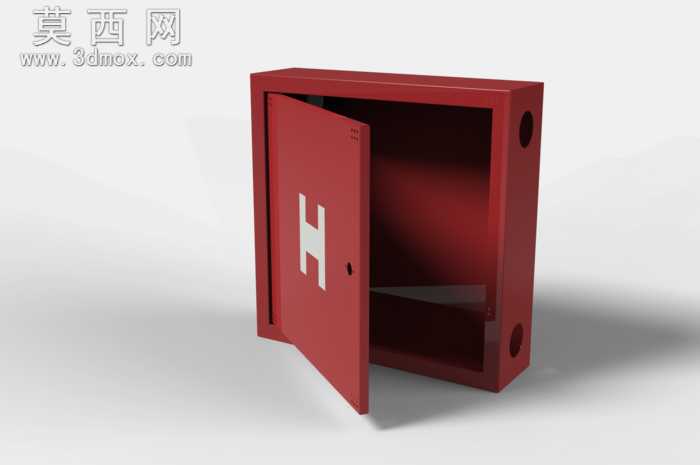

本作品为壁挂式消防栓箱的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据消防栓箱的常规壁挂安装尺寸确定整体外轮廓参数，先绘制箱体主体的闭合草图，通过拉伸特征生成带均匀壁厚的中空腔体结构，腔体边缘预留门板安装的铰接位与锁扣配合位，箱体侧壁开设圆形管线穿接孔，用于消防供水管道的接入与固定。门板部分单独建模，先匹配箱体开口尺寸生成门板基体，在门板表面通过包覆特征生成醒目的消防标识，同时在门板侧边设计铰接轴结构与箱体侧沿的铰接孔形成转动配合，门板对应锁具位置预留锁孔结构，保证门板闭合后可通过锁具实现固定。材质与渲染阶段，为箱体与门板赋予哑光红色金属烤漆材质，调整材质的粗糙度参数模拟真实消防箱体的磨砂漆面质感，避免高反光带来的不真实感，箱体内部腔体赋予深灰色哑光金属材质，还原钣金箱体内部的防锈涂层效果，场景内添加柔和的环境漫反射光源，搭配定向主光源投射出柔和的阴影，清晰呈现箱体开门状态下的内部空间结构与外部轮廓细节。设计过程中重点考量壁挂安装的结构合理性，箱体背部设计为平整贴合面，适配墙面安装的固定需求，整体结构无多余冗余特征，门板与箱体的配合间隙控制在合理范围内，既保证门板转动顺畅无干涉，也还原真实消防栓箱的装配精度，内部腔体预留足够空间用于放置消防水带、水枪等配套消防器材，侧壁的管线孔位置经过合理排布，避免与内部器材放置区域产生干涉，整体模型结构完整，细节还原度高，可用于消防设施布局演示、产品外观展示等场景。
