法兰连接式90度弯头管道配件

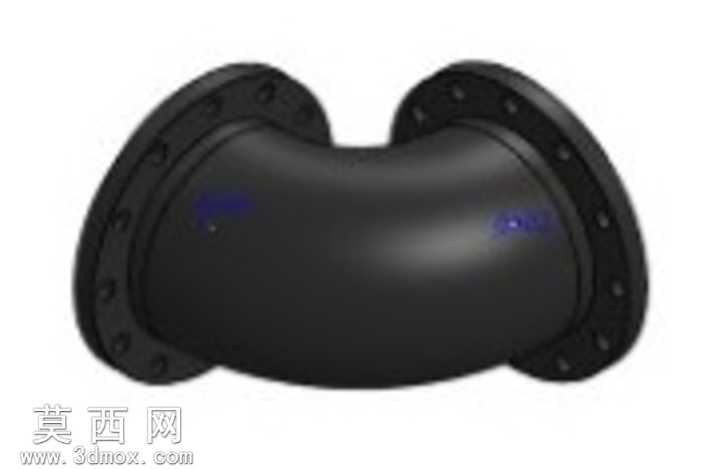

本模型为法兰连接式90度弯头，采用三维参数化建模方式构建，建模过程中严格遵循管路连接件的通用设计规范，先以中心线确定弯头的曲率半径与转向角度，通过扫描特征生成弯头主体的弧形流道结构，保证流道内壁平滑过渡，避免管路输送过程中出现不必要的流阻损耗。两端法兰结构采用拉伸与阵列特征组合完成，法兰盘上的螺栓孔按照标准法兰的孔位分布做圆周阵列，孔位间距、法兰盘厚度、密封面宽度均参考通用法兰尺寸规范设定，确保模型具备实际工程参考价值。材质渲染阶段为模型赋予哑光黑色金属材质，模拟铸铁类管路配件的表面质感，调整材质粗糙度参数还原铸件表面细微的颗粒质感，同时为法兰密封面设置略高的反光度，区分加工面与非加工面的视觉差异。结构设计上，弯头主体与两端法兰采用一体化建模逻辑，还原铸造类弯头的整体结构特征，弧形管身的壁厚保持均匀一致，避免出现壁厚突变的结构缺陷，法兰盘与管身的衔接处做圆角过渡处理，还原实际铸件的工艺圆角特征，消除应力集中的结构隐患。设计过程中优先考虑模型的装配适配性，两端法兰的连接端面保持平行度与同轴度的几何公差要求，确保该弯头模型可直接导入管路装配体中完成虚拟装配，可用于管路系统的布局验证、干涉检查以及工程展示场景，模型结构完整无破面，特征逻辑清晰，可根据实际工程需求调整曲率半径、法兰通径、螺栓孔数量等参数，适配不同压力等级、不同管径的管路设计场景。
