带辐条支撑结构的单槽传动滑轮

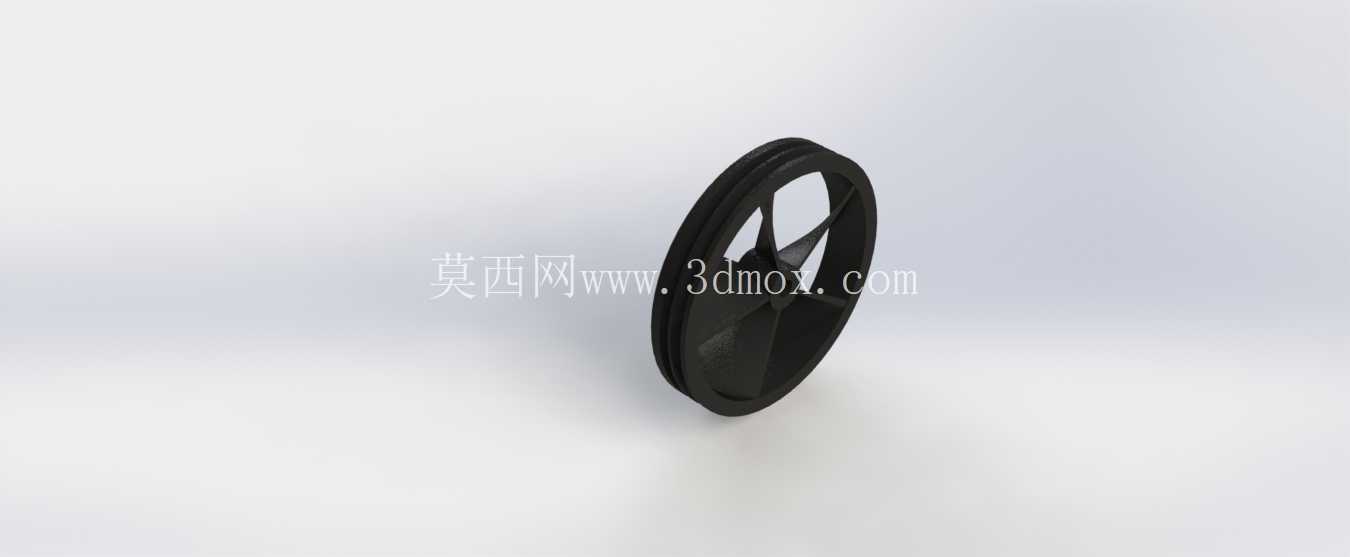

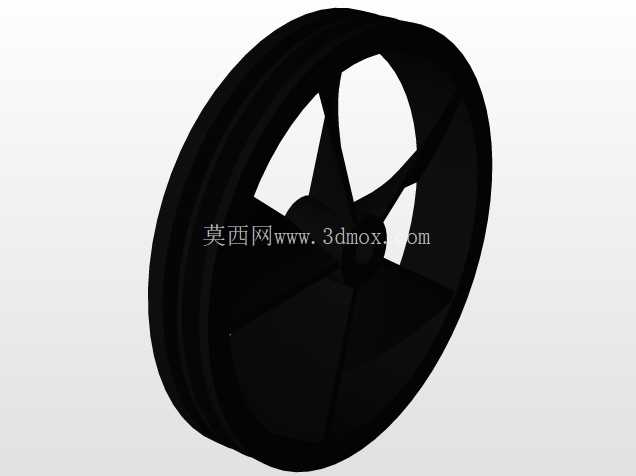

　　在各类带传动机构的设计场景里，滑轮是绕性传动链路里不可缺少的基础零件，不管是小型轻工设备的皮带张紧结构，还是起重设备里的钢丝绳导向回路，亦或是自动化生产线的同步带换向单元，这类零件的结构合理性直接影响整套传动系统的运行稳定性与寿命。这次建模的单槽滑轮，没有采用厚重的实心轮辐结构，而是用了三辐条的支撑形式，在保证轮体整体刚性的前提下，尽可能削减了不必要的材料冗余，对于需要做轻量化设计的移动设备、小型传动机构来说，这种结构能有效降低转动惯量，减少传动启动瞬间的负载冲击。

　　从实际安装边界来看，轮体中心的轴孔是核心安装基准，设计时需要匹配对应直径的传动轴，轴孔与轮槽的同轴度公差需要控制在合理区间，避免轮体转动时出现径向跳动，导致皮带或钢丝绳出现偏磨、脱槽的问题。轮槽的截面轮廓是按照对应传动介质的尺寸做的适配，槽壁的倾斜角度经过校核，既能保证传动介质嵌入槽内后有足够的接触摩擦力，不会出现传动打滑，也能避免槽壁夹角过小导致传动介质被过度挤压，加速磨损。轮缘部分做了加厚处理，因为轮缘是直接和传动介质接触的部位，长期运行过程中会持续承受摩擦载荷，加厚的轮缘可以预留足够的磨损余量，延长零件的更换周期，不需要因为轻微磨损就整体报废。

　　辐条与轮缘、轮毂的连接位置都做了圆弧过渡，没有尖锐的直角衔接，这是结构设计里很细节的点——直角位置在长期受交变载荷的情况下，很容易出现应力集中，进而萌生疲劳裂纹，圆弧过渡可以把局部应力分散开，提升轮体的抗疲劳性能，尤其是在频繁正反转、负载波动较大的传动场景里，这种细节处理能大幅降低轮体断裂的风险。轮毂部分的轴向长度是按照安装轴的固定方式设计的，足够的轴向接触长度可以保证轮体和轴的配合稳定性，不会因为轴向尺寸过短导致轮体在运行中出现倾斜，同时轮毂端面也预留了紧固件的安装空间，可以配合紧定螺钉或者轴端挡圈完成轴向固定，防止轮体在转动过程中出现轴向窜动。在实际选型应用的时候，需要先确认传动介质的直径、包角大小以及额定负载，再匹配对应尺寸的滑轮，不能只看轮径大小忽略槽型匹配，如果槽型和传动介质不匹配，哪怕尺寸接近，运行过程中也会出现接触应力分布不均的问题，轻则加剧磨损，重则出现传动介质脱槽引发设备故障。另外这类辐条式滑轮在做动平衡校验的时候，因为辐条是均匀分布的，本身的质量对称性更好，相比偏心结构的轮体更容易达到平衡精度要求，适合中高速转动的传动场景，不需要额外做太多的去重处理就能满足运行平稳性要求。

　　从建模逻辑来看，整个轮体是回转类特征为主，先绘制轮槽、轮缘、轮毂的回转截面，通过回转命令生成基础轮体，再绘制单根辐条的截面轮廓拉伸成型，通过圆周阵列得到均匀分布的三根辐条，最后对所有衔接位置做圆角处理，整个建模过程完全遵循机械加工的工艺逻辑，没有无法落地的异形结构，不管是后续做工程图导出用于机加工，还是做3D打印样件做功能验证，都能直接使用，不需要额外做结构修正。在日常的设备维护场景里，这类结构的滑轮因为辐条之间是镂空的，日常检查的时候可以很直观地看到轴孔位置的润滑情况、轮槽的磨损程度，不需要把整个轮体拆下来就能做初步的故障排查，相比实心轮体的维护便利性更好。同时镂空结构在运行过程中也能带动周边空气流动，对于高速转动的场景来说，能一定程度上带走轮槽位置因为摩擦产生的热量，避免传动介质因为长期高温出现老化失效的问题。
