工业循环水系统用冷却塔装配结构

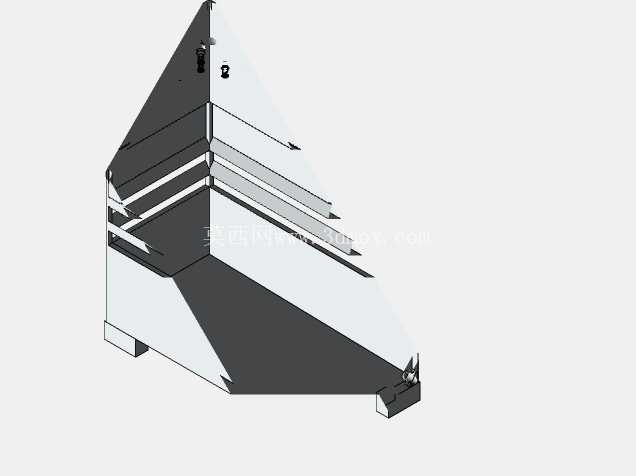

　　在工业生产的循环水散热环节，冷却塔是保障工艺介质温度稳定的核心配套设备，这套装配结构针对中小型工业循环系统的散热需求设计，可适配电子生产车间电源配套回路、小型化工反应釜冷却回路、空压站循环水降温等多场景的安装使用。从结构设计逻辑来看，整个塔体采用三角棱形的截面构型，相比传统方形塔体，这种构型在相同占地面积下能获得更长的冷却风流道，空气从塔体下部进风口进入后，会沿着倾斜的内壁面逐步抬升，与喷淋而下的循环水形成更长时间的逆向接触，提升热交换效率，同时倾斜的壁面可以引导冷却后的冷凝水顺着壁面回流到塔底集水槽，减少壁面挂水导致的水量损耗。

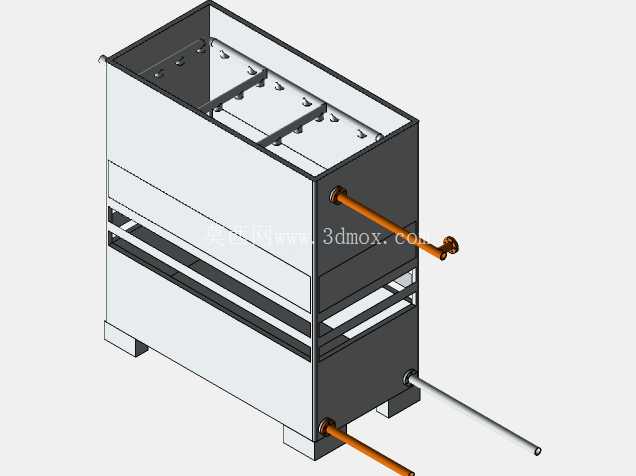

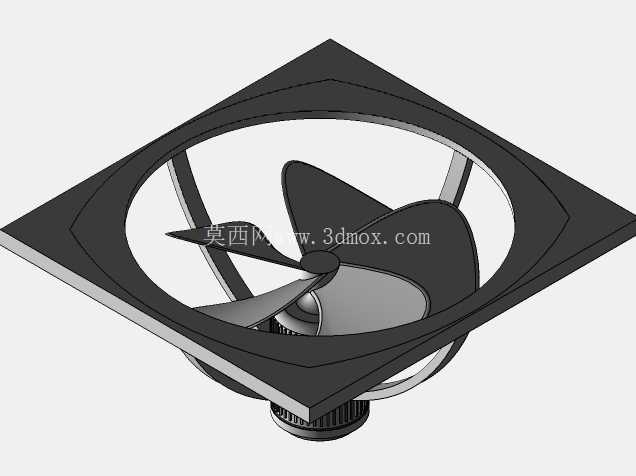

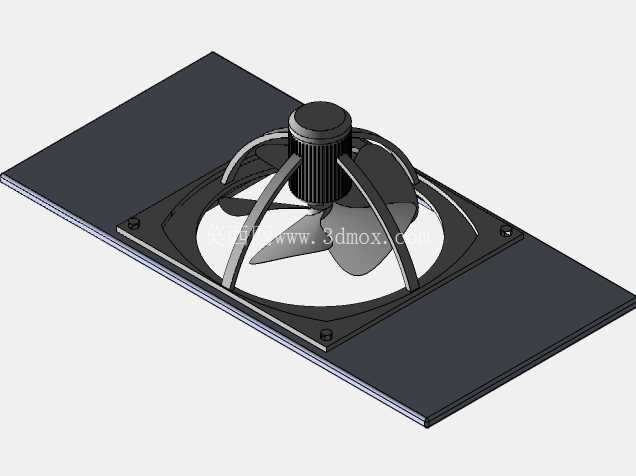

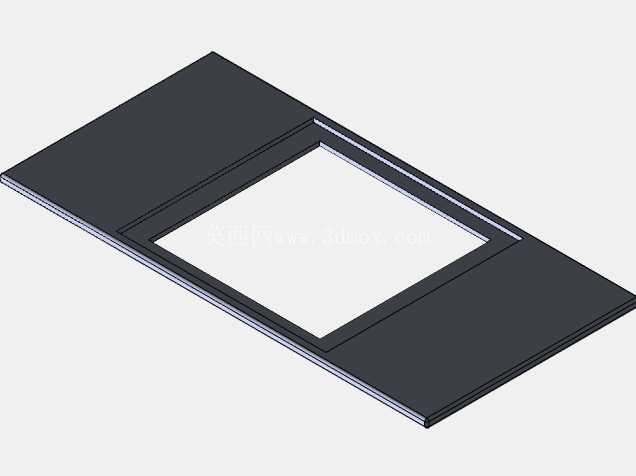

　　塔体内部设置了三层平行的散热填料层支撑结构，每层支撑都采用折边加强的钣金构型，不需要额外加装加强筋就能承载填料层以及喷淋水的重量，支撑条之间预留的间隙既可以保证空气顺利穿过填料层，也能让喷淋下来的热水均匀分散到填料表面，避免出现局部水膜过厚影响散热的问题。塔体底部设置了两个突出的安装支脚，支脚位置经过重心校核，安装时只需要将支脚固定在混凝土基础的预埋螺栓上，就能保证整个塔体的稳定性，不需要额外搭建辅助支撑框架，支脚的高度预留了150mm的底部操作空间，方便后期对接循环水回水管道以及清理塔底沉积的水垢。塔体顶部的出风口位置做了外翻边处理，外翻边的宽度为80mm，既可以安装风筒组件引导出风方向，避免排出的湿热空气被重新吸入进风口，也能作为顶部检修平台的固定基座，方便运维人员定期检查喷淋头的工作状态。在装配细节上，所有壁板之间的连接都采用卡扣加密封胶条的组合形式，相比传统的螺栓连接，这种连接方式可以减少塔壁的开孔数量，降低长期使用过程中出现渗水漏风的概率，壁板的折边位置都做了圆角处理，避免安装过程中划伤施工人员，也能减少应力集中导致的壁板变形。

　　从安装边界来看，整个塔体的最大外接矩形尺寸为长1200mm、宽800mm、高1800mm，安装时需要在塔体侧面预留不小于600mm的检修通道，顶部预留不小于1000mm的风机安装维护空间，塔体进风口位置不能有遮挡物，避免进风阻力过大导致散热效率下降。这套结构在设计时充分考虑了现场拼装的便利性，所有壁板和支撑件都可以拆解为平板件运输，现场不需要大型吊装设备，两名施工人员就可以在半天内完成整体拼装，适合在厂房内部空间有限、大型设备无法进场的场景下使用。

　　塔体的集水槽设置在底部倾斜面的最低位置，回水接口的口径为DN50，可以直接对接厂区的循环水回水管网，集水槽内部预留了液位计和浮球阀的安装位置，可以自动补充冷却过程中蒸发损耗的水量，不需要人工频繁监控水位。在实际使用过程中，这种三角构型的冷却塔相比同处理量的传统方形塔，运行噪音要低3到5分贝，因为倾斜的壁面可以对风机和水流的噪音形成一定的反射抵消作用，适合对噪音控制有要求的厂区内部安装使用。内部的填料支撑结构采用模块化设计，如果某一层的支撑出现腐蚀损坏，不需要拆解整个塔体，只需要从侧面的检修口抽出对应的支撑条更换即可，大幅降低后期的维护成本。
