三通法兰式工业流体换向控制阀结构

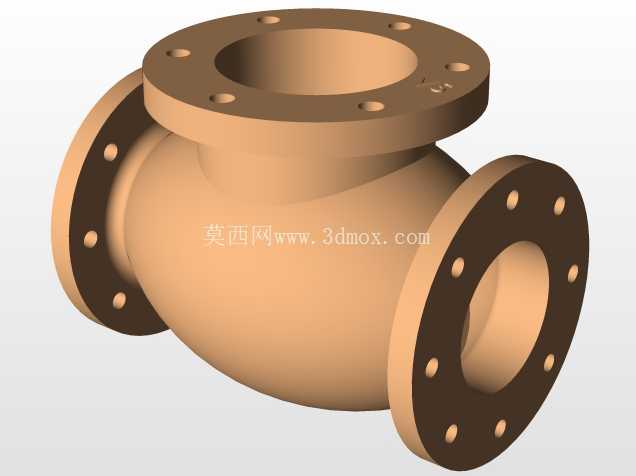

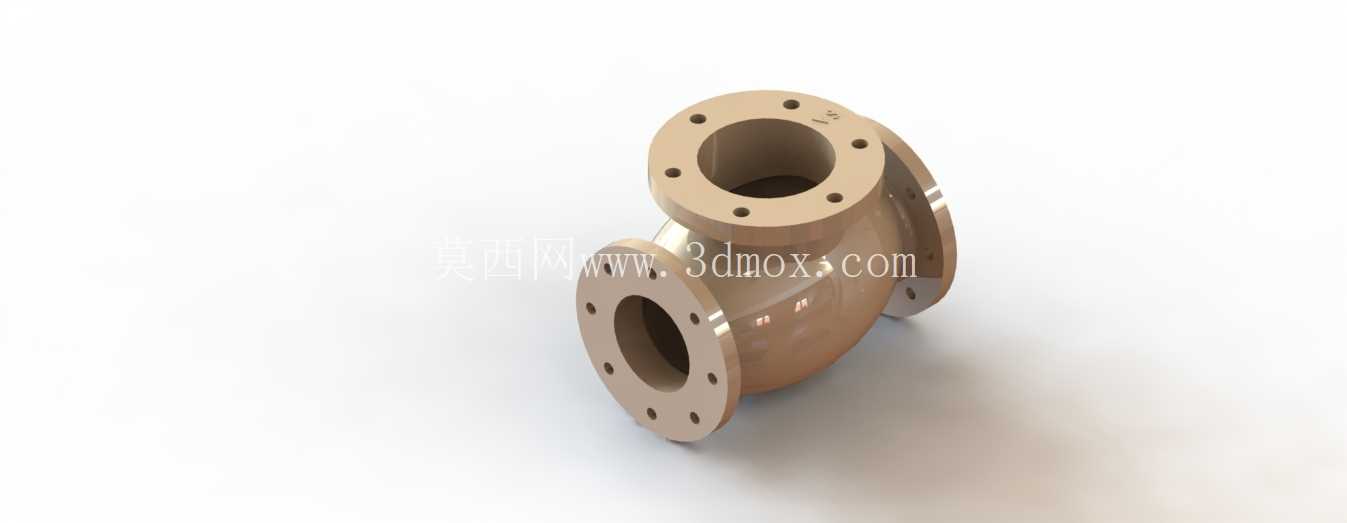

　　在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，这类三法兰接口的换向控制阀是管路介质流向切换的核心执行部件，不同于常规两通阀仅能实现通断控制，该结构可同时对接三路管路，完成介质的合流、分流或者流向切换动作，无需在管路上额外加装多组两通阀组合，能有效缩减管路布设的空间占用，减少法兰连接点的密封泄漏风险。从结构设计逻辑来看，三个接口均采用标准凸面法兰结构，法兰端面的螺栓孔采用圆周均布设计，安装时可通过匹配的螺栓紧固件与对应管路法兰对接，法兰密封面的粗糙度、平面度公差均按照中低压管路密封要求设计，配合非金属密封垫片即可满足常规工况下的静密封要求，避免介质输送过程中出现外漏问题。

　　阀体整体采用流线型内腔设计，介质流经阀体内部时的流道过渡平滑，没有尖锐的直角转折结构，可大幅降低介质流动过程中的局部阻力损失，减少介质内杂质在阀腔内部的沉积概率，降低长期运行过程中阀腔堵塞的风险。三个接口的轴线处于同一平面内，其中两个接口轴线共线，第三个接口轴线与该轴线呈垂直布置，这种结构可适配T型或者L型的阀芯配置，根据实际工况需求更换不同流道形式的阀芯，即可实现不同的流向切换逻辑，比如L型阀芯可实现两路介质的换向导通，T型阀芯可实现三路介质的合流或者分流，同一阀体可适配多种工况需求，降低备件储备的品类压力。

　　从安装边界来看，三个法兰接口的端面间距、法兰外径、螺栓孔中心圆直径均匹配对应公称通径的管路法兰标准，安装时无需对现有管路进行额外的切割改造，可直接替换同通径的传统三通加阀门组的组合结构，安装作业效率更高。阀体外部的加强筋结构沿着三个接口的连接交汇处布置，可在不额外增加阀体整体壁厚的前提下，提升阀体承压时的结构强度，避免介质压力波动过程中阀体交汇处出现应力集中导致的开裂问题，兼顾结构强度与阀体自重的平衡，降低安装过程中的吊装承重要求。

　　在实际选型应用中，该类结构的阀门可适配水、油品、低腐蚀性化工介质等多种流体介质的输送控制，可根据实际输送介质的温度、压力参数更换对应的阀体材质与密封件，即可适配不同的工况场景，比如常温清水工况可采用铸铁材质阀体，带弱腐蚀性的化工介质可采用铸钢或者不锈钢材质阀体，密封件可根据介质温度选择丁腈橡胶、氟橡胶等不同材质，适配范围较广。建模过程中，法兰端面的螺栓孔位置、法兰密封面的凸台尺寸、阀体内腔的流道曲面均按照实际加工公差要求进行参数化建模，可直接导出工程图用于生产加工的尺寸参考，也可用于管路系统的整体装配干涉检查，提前预判安装过程中可能出现的法兰对接错位、螺栓安装空间不足等问题，减少现场安装的返工概率。
