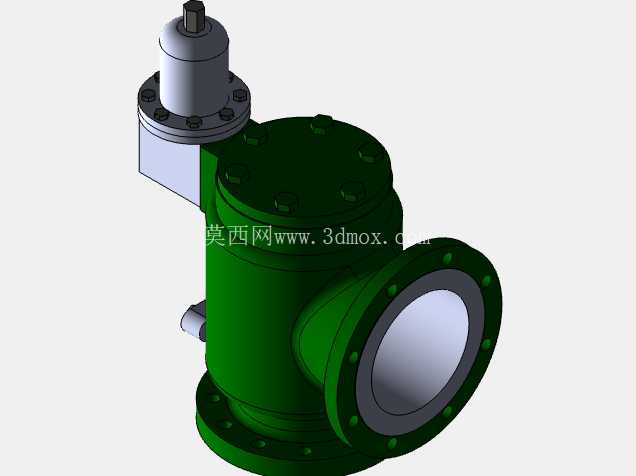

6寸乘8寸Flowsafe F7000弹簧式安全泄压阀

　　在油气长输管线、化工反应装置、高压储运系统的压力管控环节，超压泄放类设备是守护系统安全的最后一道物理屏障，这款法兰连接式弹簧安全阀，主要针对大口径中高压工况的超压泄放需求设计，可在系统压力超过设定阈值时自动开启，将多余介质泄放至回收或放空管路，待系统压力回落至安全区间后自动回座密封，避免持续泄放造成的介质损耗与系统压力失稳。从结构设计逻辑来看，该阀采用角式流道布局，进口与出口轴线呈90度垂直分布，这种布局能大幅缩短高压介质的泄放流道长度，减少介质在阀腔内的涡流扰动，降低泄放过程中的阀件振动与噪音，同时也便于在管线转角位置直接安装，减少额外弯头配件的使用，压缩管路系统的整体安装空间。

　　阀的进口端采用6英寸ANSI-300等级法兰连接结构，适配Class300压力等级的高压工艺管线，法兰密封面采用突面结构，可搭配缠绕式垫片实现可靠的静密封，能承受最高5.0MPa级别的系统工作压力，满足多数中高压化工、油气储运场景的压力等级要求；出口端采用8英寸ANSI-150等级法兰连接，出口通径大于进口通径的设计，是为了匹配安全阀全开时的大流量泄放需求，降低泄放背压对阀门开启精度的影响，避免背压过高导致阀门无法达到额定泄放量，保障超压工况下的泄放效率。阀的上部为弹簧调节机构，采用封闭阀帽结构将调节弹簧与调整螺杆完全封闭在阀帽腔内，可避免户外工况下的雨水、粉尘侵入弹簧腔，防止弹簧锈蚀卡涩导致的启闭失灵，同时也能减少介质泄放时对调节部件的直接冲刷，延长调节机构的维护周期；阀瓣与阀座的密封面采用堆焊硬质合金的设计，可承受高速泄放介质的长期冲刷，减少密封面的冲蚀磨损，保障阀门回座后的密封性能，避免正常工作压力下的内漏问题。

　　建模过程中严格遵循ASME B16.34阀门结构长度标准与ANSI B16.5法兰尺寸规范，所有法兰螺栓孔的分度圆直径、孔数、孔径均严格对应标准要求，阀体的壁厚取值按照Class300压力等级的壳体强度要求计算，同时预留了足够的腐蚀裕量，适配含硫、含轻微腐蚀介质的工况使用；阀腔内部的流道采用流线型过渡设计，从进口到阀座密封面的流道截面平滑过渡，没有突兀的直角结构，可减少介质流动过程中的阻力损失，同时避免流道内的介质滞留，减少介质残留对阀体内壁的腐蚀。

　　安装边界方面，该阀的进口法兰需与管线的垂直向上接口对接，安装时需保证阀杆处于垂直状态，避免倾斜安装导致弹簧受力偏斜，影响阀门的开启压力精度；出口法兰连接的泄放管线需设置独立支撑，避免泄放管线的重量直接作用在阀体上，导致法兰密封面受力不均产生泄漏；阀的顶部调节帽位置需预留不小于300mm的操作空间，便于后期维护时调整弹簧预紧力、校验开启压力。在实际工况应用中，这类大口径弹簧安全阀常被安装在大型储气罐出口、高压输油泵站的出站管线、化工反应釜的顶部气相空间位置，相比小口径安全阀，其更大的泄放面积可在系统出现快速超压时，在更短时间内泄放足够量的介质，将系统压力控制在设计允许的范围内，避免设备超压爆裂引发安全事故；阀的侧部设置有手动提升机构，可在设备定期校验时手动强制开启阀门，检查阀瓣的动作灵活性，避免长期处于关闭状态导致阀瓣与阀座粘连，保障超压工况下阀门能可靠动作。
