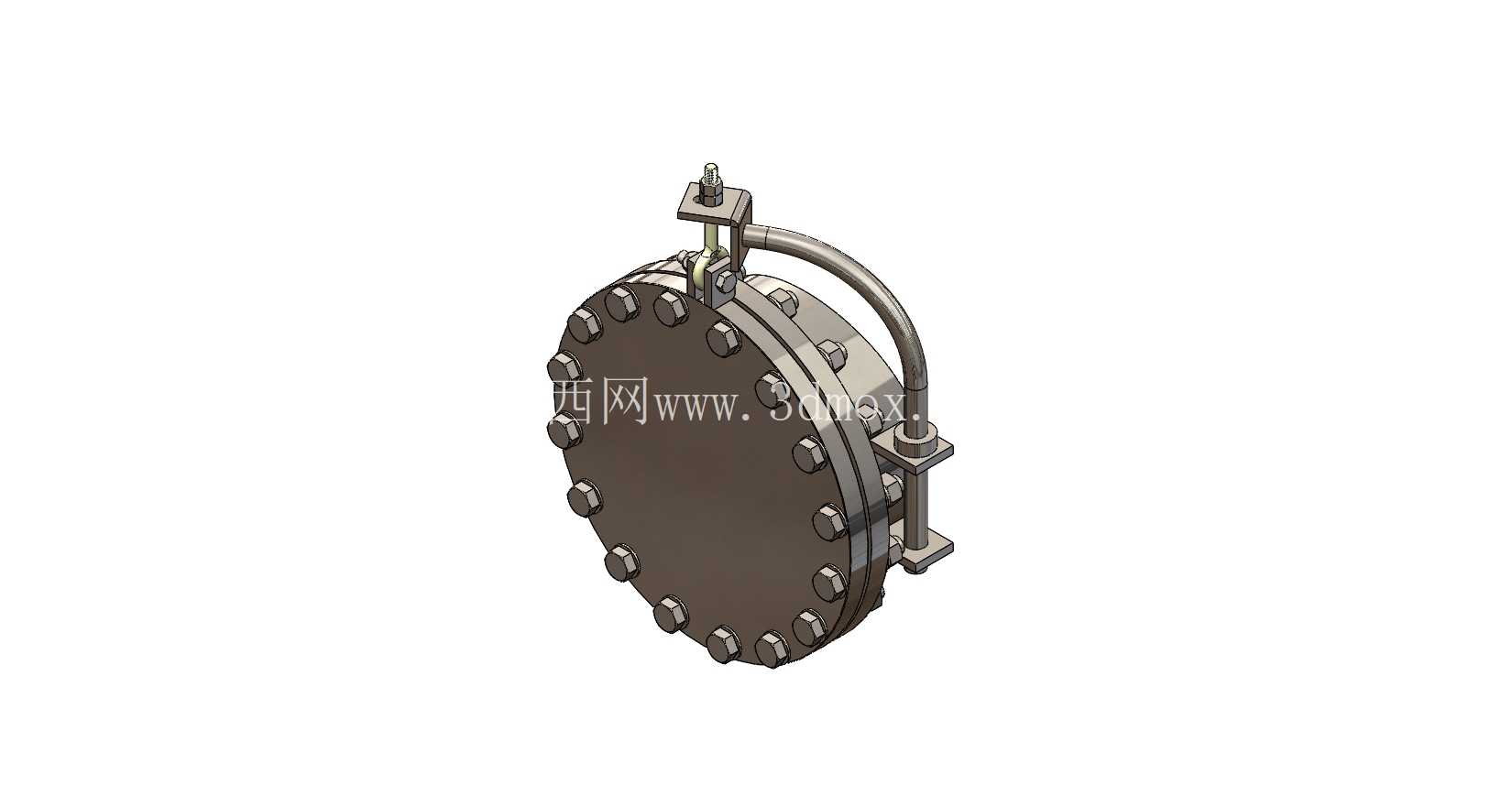

DN450规格带摇臂快开人孔结构设计

　　在承压储罐、反应容器、常压储运罐体的运维与生产场景中，人孔是操作人员进出设备内部开展检修、清理、物料装填作业的核心通道部件，常规螺栓紧固式人孔每次开启都需要逐一拆卸数十组螺栓螺母，作业效率低，反复拆装还容易造成螺纹损伤、密封面磕碰，影响后续密封可靠性，带摇臂结构的快开人孔正是针对这一痛点优化的结构方案。这款DN450规格的摇臂式人孔，公称通径匹配450mm的通行需求，足够成年作业人员携带小型工具进出，同时不会因为开孔过大造成罐体局部应力集中过高，设计阶段首先围绕密封可靠性做了结构排布：人孔法兰与盖体的密封面采用突面结构，周向均匀布置的螺栓副在日常闭合锁紧时提供均匀的密封压紧力，配套的密封垫片可根据输送介质特性选择橡胶、石棉橡胶或金属缠绕垫片，满足不同压力等级、不同介质腐蚀特性的使用需求。

　　摇臂结构的设计核心是解决大规格人孔盖开启后的承重与移位问题，DN450的人孔盖加上紧固件总重量接近四十公斤，徒手搬移不仅费力，还容易在开启过程中磕碰密封面，这套摇臂采用铰接支座固定在人孔法兰的侧方，弧形弯臂的回转半径经过精确核算，开启时松开锁紧螺栓后，只需扳动盖体即可沿着铰接轴回转，整个过程盖体始终挂接在摇臂上，不需要人工托举承重，回转轨迹避开罐体上的相邻接管、爬梯等附属结构，开启后盖体停靠在罐体侧面，不会占用通道空间，也不会因为意外晃动造成闭合风险。

　　锁紧结构的设计兼顾了操作便捷性与锁紧可靠性，除了周向的均布螺栓，摇臂上还设置了快开锁紧组件，日常需要频繁开启的工况下，不需要完全拆卸所有螺栓，只需松开快开压杆即可实现盖体的回转开启，大幅降低日常运维的操作强度；针对承压工况，周向螺栓的数量、规格经过强度校核，在额定设计压力下，螺栓的拉应力、密封面的比压都处于材料许用应力范围内，不会出现密封泄漏或者螺栓断裂的风险。

　　安装边界方面，人孔法兰采用与罐体同材质的钢材加工，焊接端预留了合适的坡口尺寸，现场焊接时可以保证焊缝熔深满足承压要求，法兰背面设置了加强筋结构，抵消开孔造成的罐体强度削弱，避免承压时法兰周边出现应力变形；摇臂的铰接支座采用焊接方式固定在法兰侧方，安装时需要保证铰接轴的垂直度，确保盖体回转过程中没有卡滞，密封面能够完全贴合，不会出现偏压造成的密封泄漏。从实际应用反馈来看，这类摇臂快开人孔在食品酿造罐体、化工常压反应罐、水处理储液罐上的应用十分广泛，相比普通平盖人孔，它的开启效率提升60%以上，同时因为盖体始终与法兰通过摇臂连接，不会出现拆卸后盖体放置不当造成的密封面损伤、零件丢失问题，日常维护时只需要定期在铰接轴位置加注润滑脂，检查密封垫片的老化情况即可，运维成本远低于常规人孔结构。建模过程中对所有配合面做了公差匹配，铰接轴与轴套的间隙控制在合理范围，既保证回转灵活，又不会出现过大的旷量造成盖体偏移；螺栓孔的位置度公差严格按照压力容器法兰的相关标准设定，保证与标准法兰的互换性，用户在选型时只需要匹配对应的公称压力、介质腐蚀要求，就可以直接套用该结构进行罐体的开孔设计，不需要重复做结构强度校核，大幅缩短设计周期。
