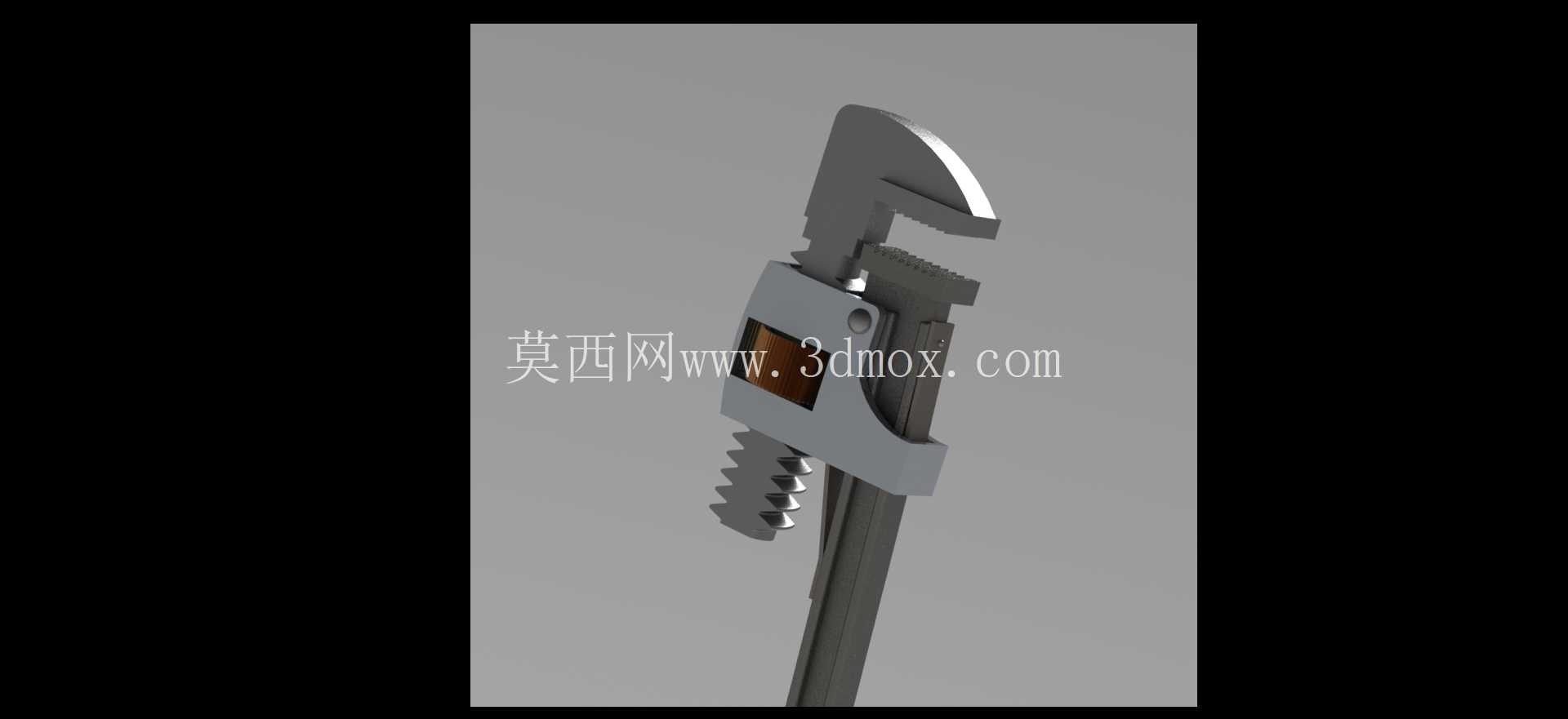

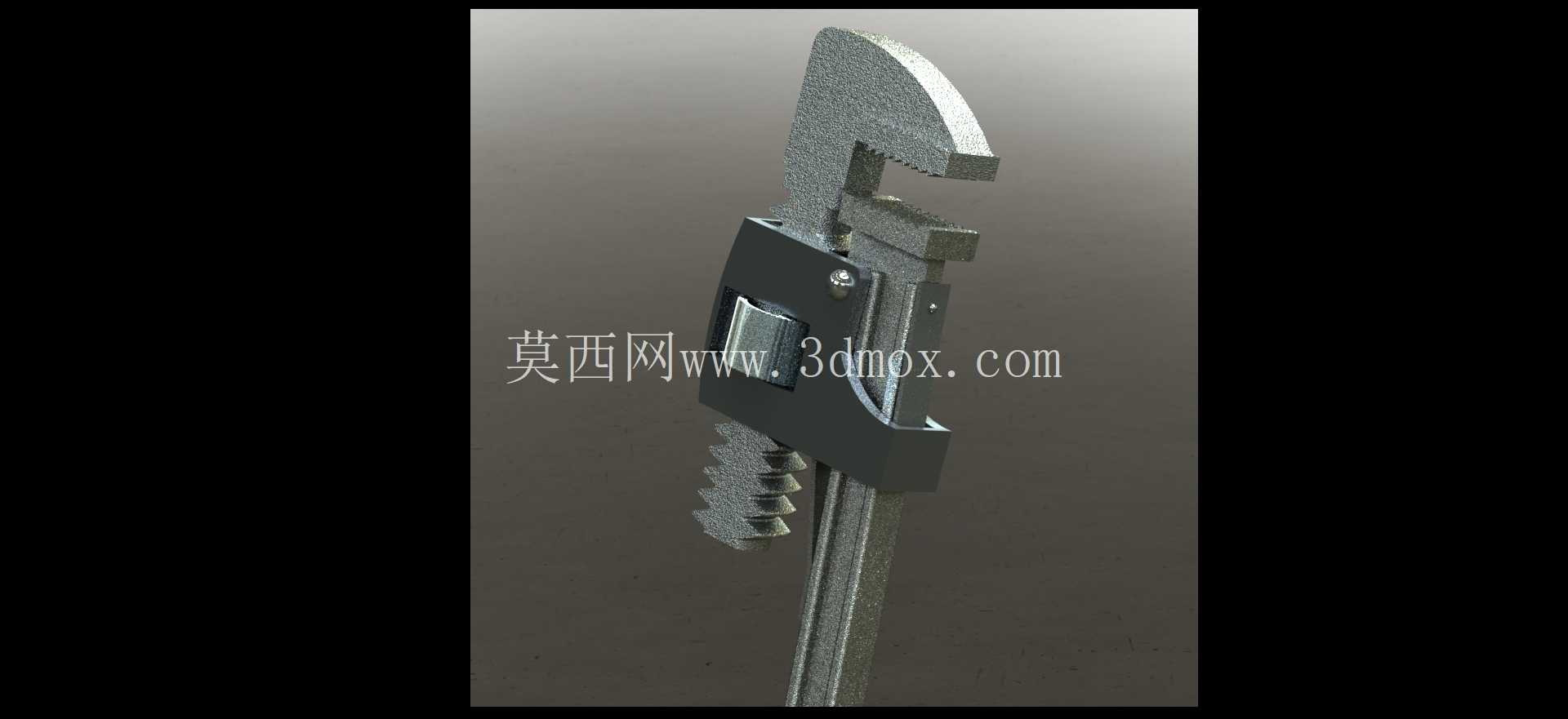

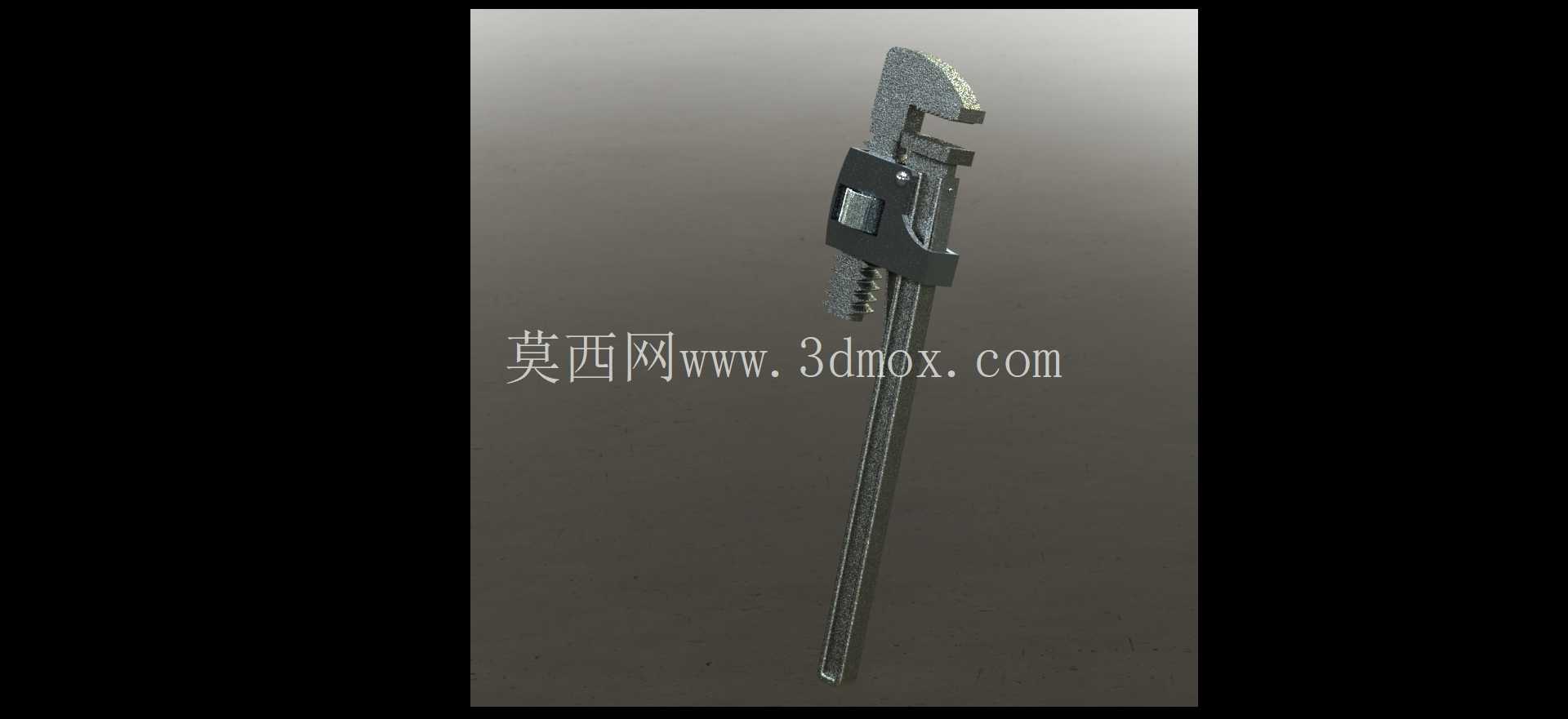

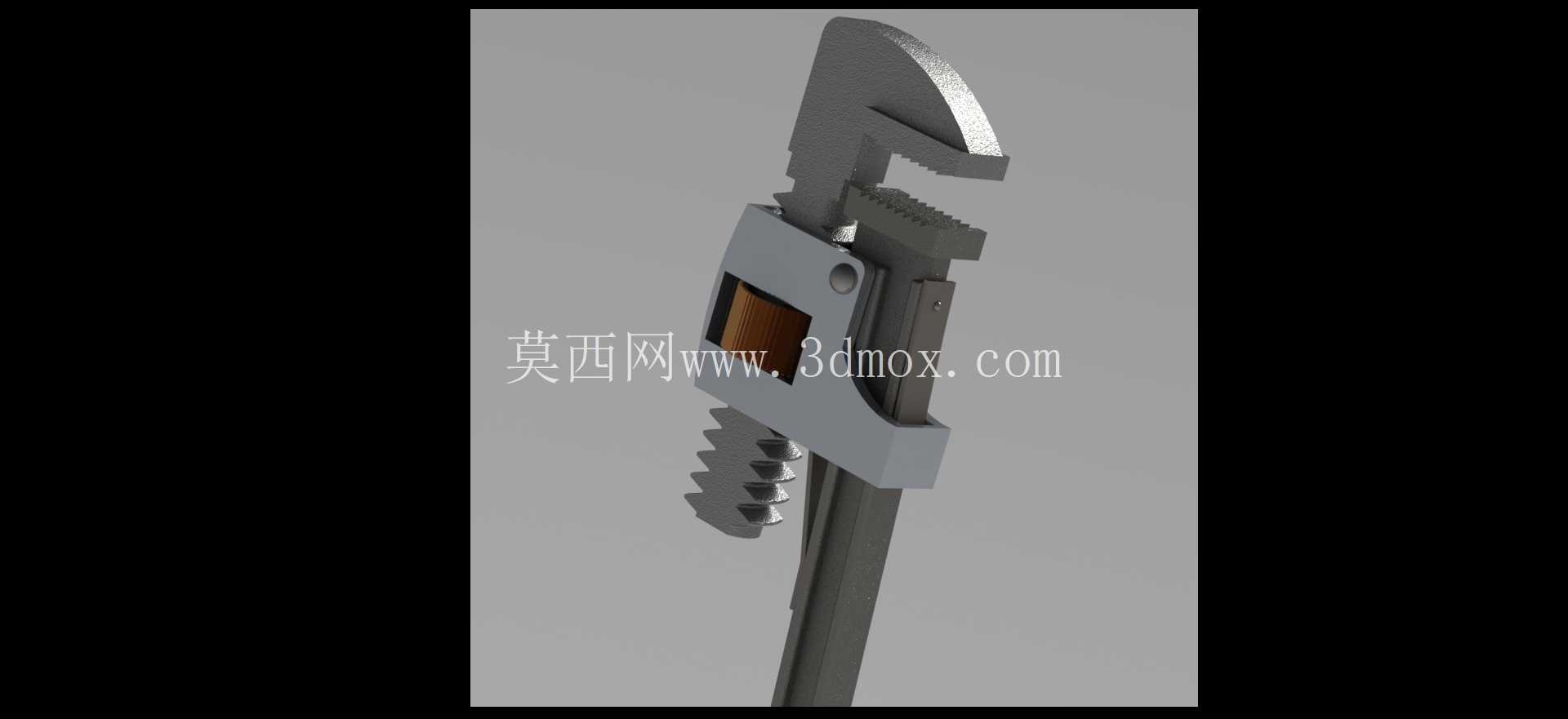

可调式活动扳手三维结构设计

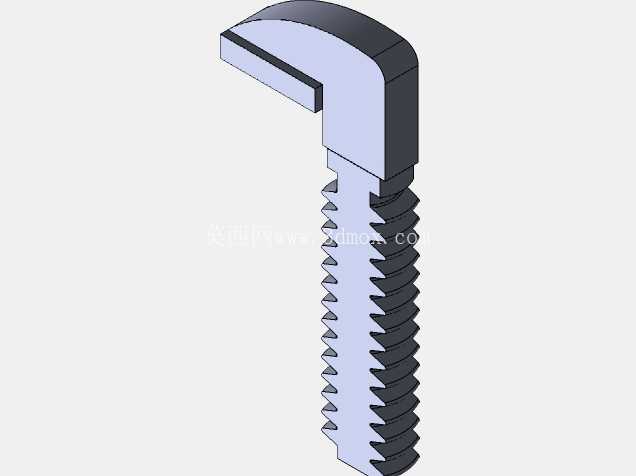

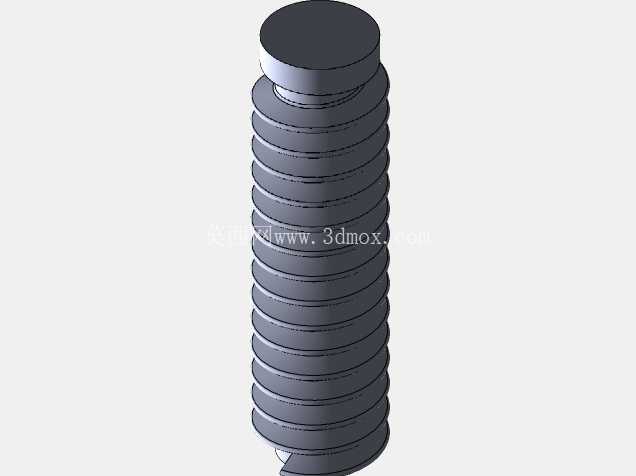

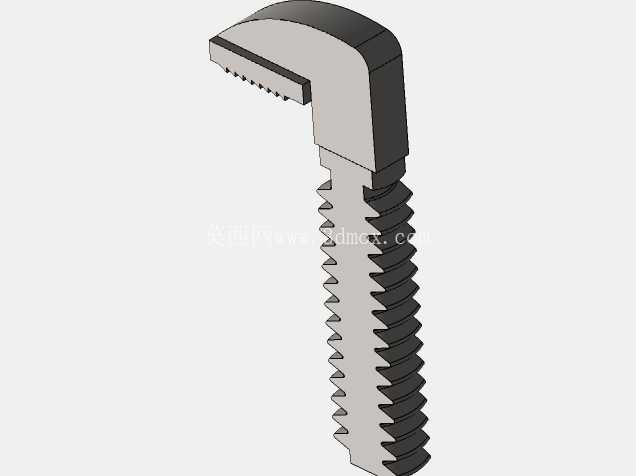

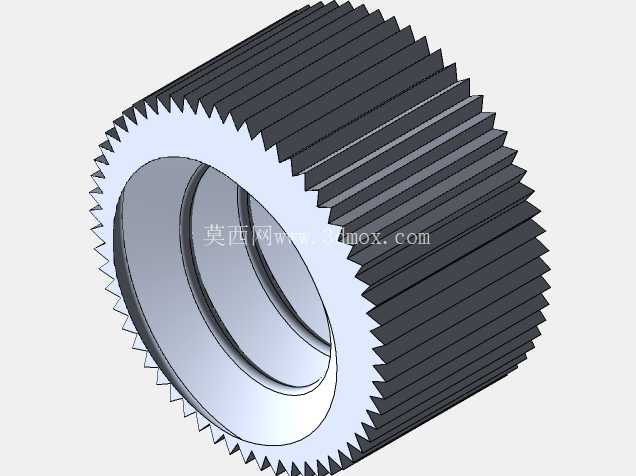

　　这款可调式活动扳手的结构设计，完全围绕手动拆装作业的实际工况展开，首先从夹持功能的实现逻辑来看，活动扳口与固定钳口的配合面做了细密的齿形防滑处理，齿形的倾角经过反复校核，既保证夹持螺母、螺栓头时不会出现打滑脱开的问题，也不会因为齿形过尖对紧固件的六角面造成过度啃伤，影响紧固件的后续重复使用。调节蜗杆与扳口底部的齿条啮合间隙控制在0.02mm以内，转动调节蜗杆时扳口的进退行程顺滑无卡顿，不会出现调节时旷量过大导致夹持尺寸偏差的问题，蜗杆的滚花外圈做了深度0.3mm的网纹处理，即使手上沾有油污或者佩戴薄劳保手套，也能轻松转动调节扳口开度，不需要额外借助其他工具调整开口大小。

　　从实际应用场景来看，这类扳手覆盖了设备维保、管线安装、家电拆装、小型机械装配等多个作业场景，不同于固定开口扳手只能对应单一尺寸的紧固件，这款活动扳手的开口调节范围覆盖6mm到24mm的常用外六角紧固件尺寸，日常作业时不需要携带多把不同规格的固定扳手，能有效减少工具携带的负重，尤其适合户外抢修、上门维保这类需要轻装出行的作业场景。扳身主体采用平直的长杆结构，力臂长度经过力学计算，在拧动M8到M16的常用紧固件时，不需要施加过大的手部握力就能达到标准的拧紧力矩，同时力臂长度也控制在200mm的常规尺寸，不会因为力臂过长导致在狭窄的设备间隙内无法转动，适配机柜内部、管线夹缝这类狭小操作空间的使用需求。

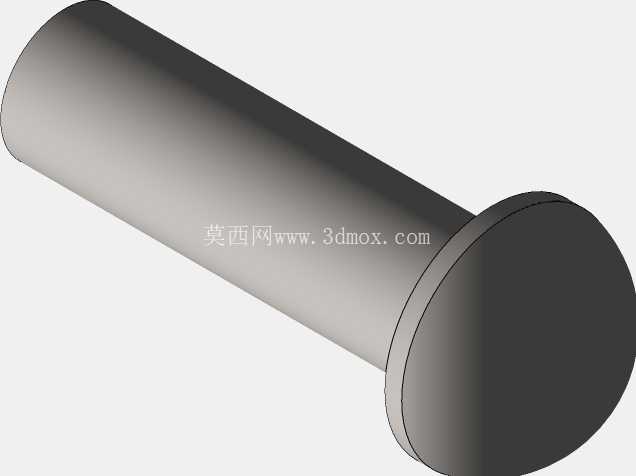

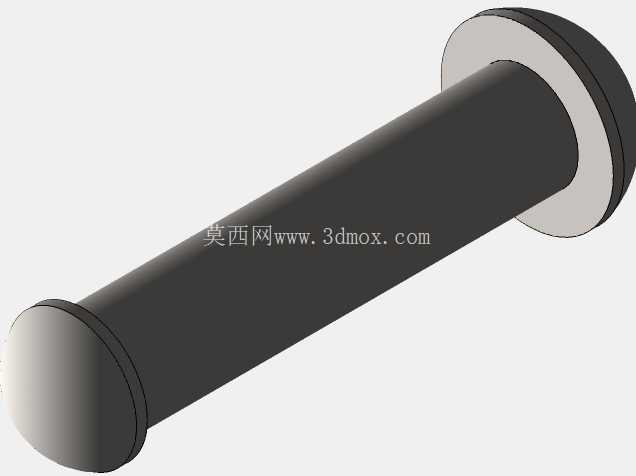

　　设计过程中对各部件的装配边界做了明确的约束，固定钳口与扳身是一体化结构，活动扳口的导向槽与扳身的导轨面配合公差控制在H7/g6的间隙配合等级，扳口滑动时不会出现左右偏摆，保证两个夹持面始终保持平行，避免夹持紧固件时出现点接触导致的棱角磨损。蜗杆的安装轴孔与扳身的定位凸台采用过盈配合，不需要额外的固定销就能保证蜗杆在转动过程中不会出现轴向窜动，同时在蜗杆的两端预留了0.1mm的防尘间隙，日常使用时少量的灰尘、铁屑进入间隙也不会造成蜗杆卡滞，降低了工具的日常维护成本。扳手柄部的末端做了圆弧过渡处理，没有尖锐的棱角，长时间握持施力时不会硌伤手掌，柄部的截面采用椭圆形设计，相比矩形截面的手柄，握持时的贴合度更好，施力时的受力分布更均匀，不会出现局部压强过大导致的手部压痛问题。

　　从结构强度的设计逻辑来看，扳身、活动扳口、蜗杆这三个核心受力部件的材质选型对应45号钢调质处理的力学性能，在最大开口24mm的工况下，施加250N的尾端握力时，钳口部位的最大应力控制在材料屈服强度的60%以内，不会出现扳口断裂、扳身弯曲变形的问题，完全满足日常手动作业的强度需求。齿形啮合部位的接触应力也经过校核，反复调节使用上万次也不会出现齿面磨损、滑牙的问题，保证工具的长期使用寿命。整体结构没有多余的冗余设计，所有部件的外形都服务于功能实现，没有花哨的装饰结构，整体重量控制在300g左右，长时间手持作业也不会出现明显的手部疲劳感。在狭窄空间作业时，扳身的厚度控制在12mm以内，可以伸入间隙较小的设备缝隙中完成紧固件的拆装，不需要额外拆装周边的遮挡部件，能有效提升作业效率。
