小型通用汽油机立式化油器结构设计

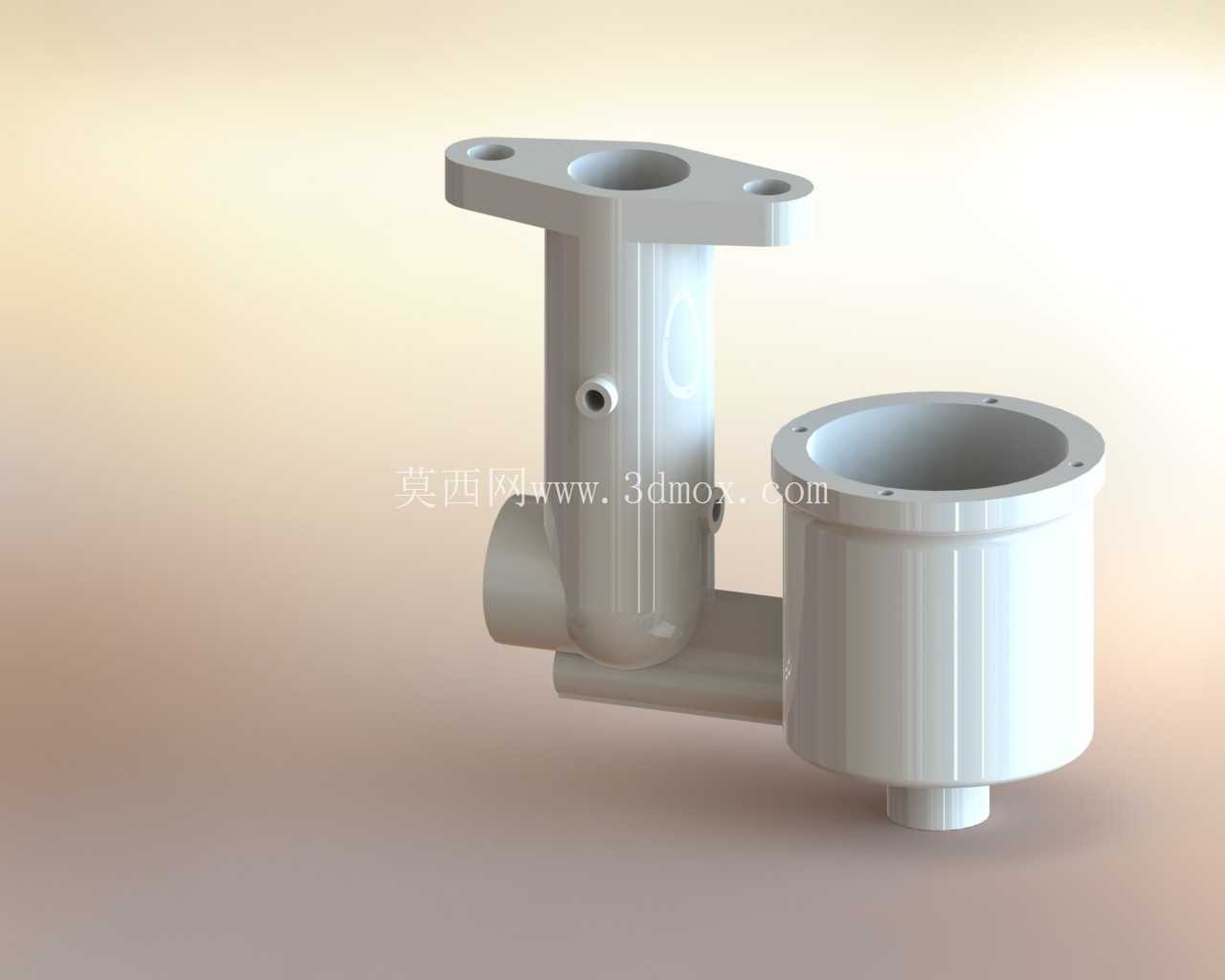

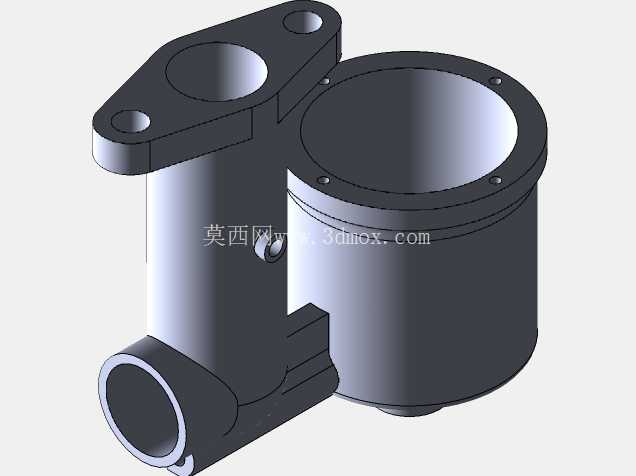

　　该化油器结构主要适配小排量单缸通用汽油机，常见于园林机械、小型发电机组、农用植保动力、迷你摩托这类对动力总成紧凑度要求较高的场景，核心作用是完成燃油与进气的精准配比，将雾化后的可燃混合气输送至发动机燃烧室，直接决定动力输出的平顺性、燃油消耗水平与怠速稳定性。从结构布局来看，整体采用侧置浮子室+垂直进气喉道的排布，上方带安装耳的垂直筒体是主进气通道，安装耳上预留两个对称的通孔，用于通过螺栓将化油器整体固定在发动机进气歧管的对接法兰上，安装耳的贴合面做了平面度控制，避免装配后出现漏气导致混合气浓度失准；筒体顶部的大口径开孔是进气入口，对接空气滤清器出口，侧方的小螺纹孔用于安装怠速调节螺钉，可通过改变旁通气道的通流面积调整怠速工况下的混合气浓度，匹配不同海拔、气温下的进气密度变化。

　　侧方连通的圆柱腔体是浮子室，用于暂存从油路输入的燃油，腔体顶部的环形法兰用于安装浮子室盖，内部通过浮子与针阀的配合控制进油通断，维持浮子室内油面高度稳定，避免油面过高导致混合气过浓冒黑烟，或是油面过低导致高速工况供油不足动力不足；浮子室底部的小凸台是放油螺塞的安装位，可在长期存放设备时排空浮子室内残留燃油，避免燃油变质结胶堵塞量孔。连接进气喉道与浮子室的水平流道内部集成了主量孔、怠速量孔与泡沫管结构，进气气流通过喉道时产生的负压会将浮子室内的燃油经量孔吸出，被高速气流冲击破碎雾化后与空气充分混合；喉道内部的节气门结构（图中未做剖切展示）通过拉线与油门操控机构连接，通过改变节气门开度控制进气通流面积，匹配不同负荷下的混合气供给量。

　　设计过程中首先要确定适配发动机的排量区间，以此倒推喉道的通径尺寸——喉道过大会导致低转速工况下气流流速不足，燃油雾化效果差，低速扭矩输出疲软；喉道过小则会限制高转速工况下的进气量，导致动力峰值上不去，针对160F-170F排量区间的通用汽油机，喉道通径通常控制在18-22mm区间，可兼顾低速雾化效果与高速进气需求。安装边界方面，上方安装耳的两个安装孔中心距需与对应发动机进气法兰的孔位完全匹配，通常控制在42-48mm区间，安装耳与浮子室的外侧轮廓需预留至少10mm的装配间隙，避免与周边的空滤外壳、油箱固定支架、发动机导风罩产生干涉；浮子室的垂直高度需控制在合理范围，确保油面高度比喉道主喷口低3-5mm，防止发动机停机时燃油自动溢出流入燃烧室造成淹缸。

　　实际应用中，这类化油器的结构可靠性直接影响动力设备的户外作业稳定性，设计时所有燃油流道的转角处都做了圆滑过渡，避免出现流动死区导致杂质沉积堵塞量孔；所有与燃油接触的腔体壁厚控制在2.5-3mm，既保证足够的结构强度抵抗安装时的拧紧力矩与工作时的振动，也不会因为壁厚过大导致整体重量超标，增加发动机进气侧的载荷。不同于电喷系统的复杂电控结构，这类机械式化油器无需额外的传感器与电控单元，成本低、维护简单，非常适合对成本敏感、作业环境复杂的小型通用动力场景，结构上的分体式设计也方便后期拆解清洗量孔、更换老化密封件，降低终端用户的维护成本。
