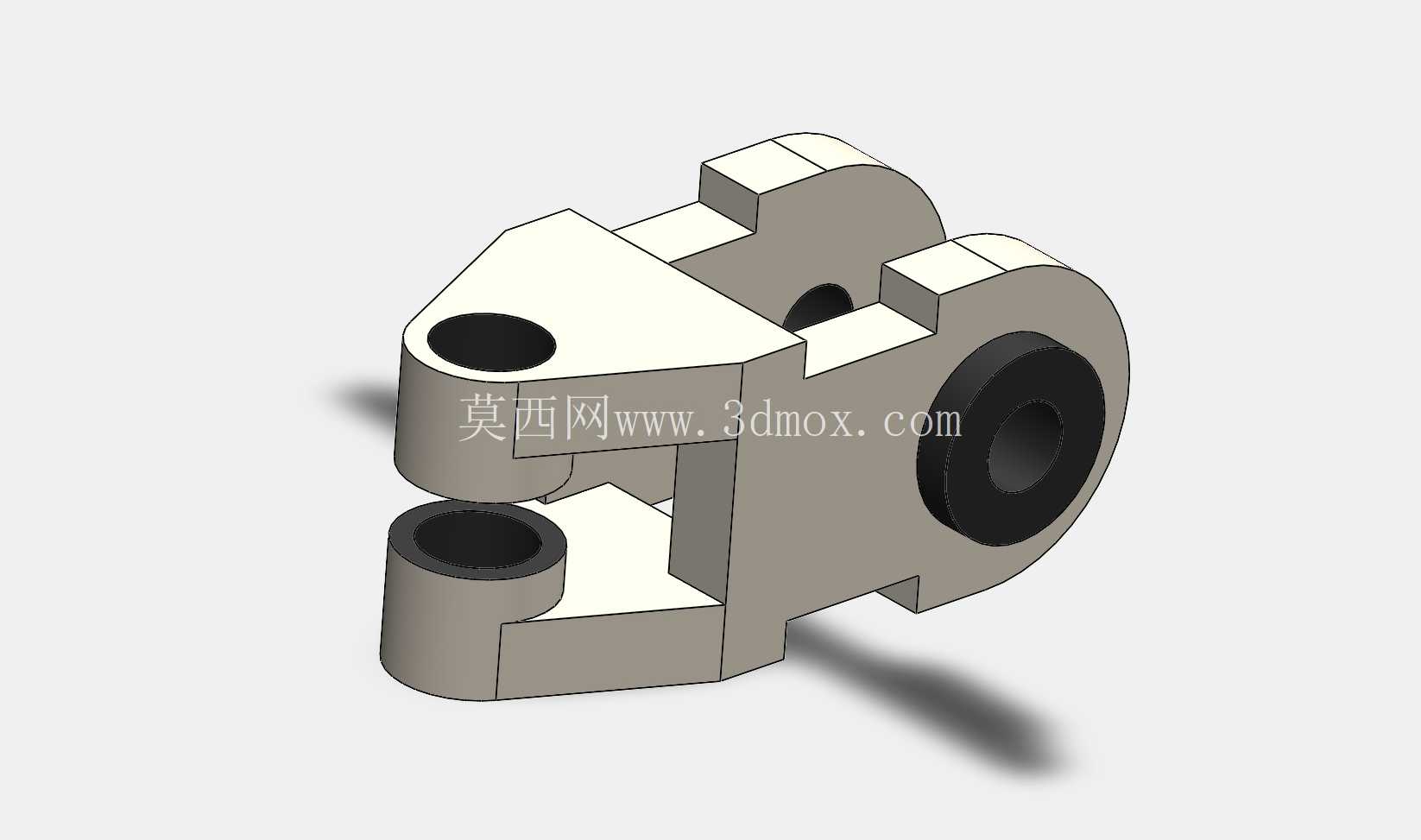

偏移平面挤出成型铰接支座结构

　　这类铰接支座结构常见于工业自动化生产线的连杆传动机构、小型工程机械的执行端连接部位，核心作用是实现两个运动部件之间的铰接传动，传递往复摆动或小角度旋转的载荷，同时保证连接部位的同轴度与抗剪切性能，避免运动过程中出现卡滞、松脱的问题。从结构功能来看，该零件设置了三处同轴度要求较高的铰接孔位，其中两处大直径孔用于与固定端机架销轴配合，一处小直径孔用于连接活动端连杆，孔位周边做了加厚凸台设计，能够有效分散销轴传递的集中载荷，降低孔壁的压应力，避免长期交变载荷下出现孔位变形、开裂的失效问题。零件主体采用一体化挤压成型思路设计，通过偏移平面确定各凸台、安装面的基准位置，无需额外拼接结构，整体刚性更好，同时减少了后续加工的工序数量。

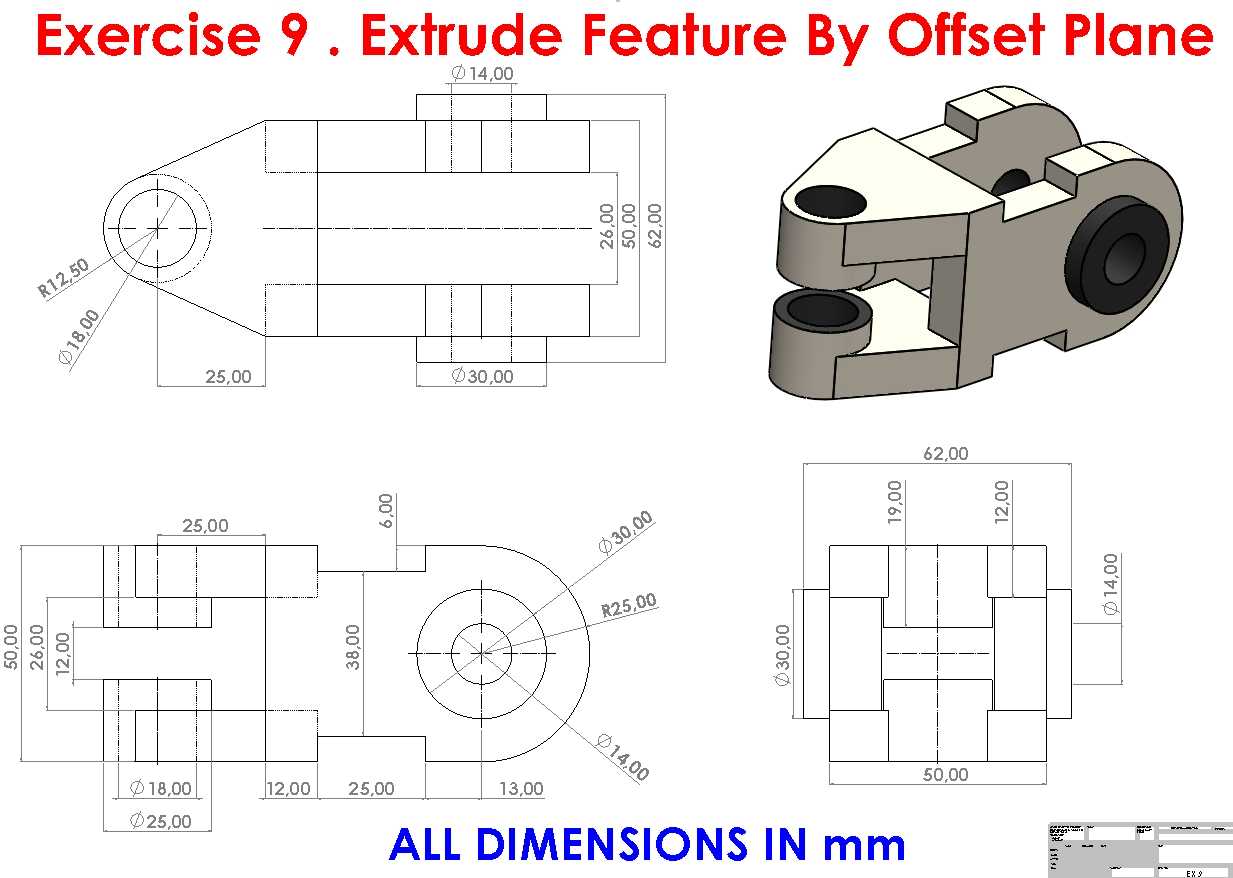

　　设计过程中，首先需要确定三个铰接孔的中心距参数，这部分尺寸直接决定了配套连杆机构的运动行程与传力比，孔位之间的位置公差需要控制在0.02mm以内，才能保证装配后销轴转动顺畅无卡滞。偏移平面的设置完全围绕各功能面的加工基准展开：以零件底部安装平面为第一基准，向上偏移确定上部两个铰接孔的中心高度，向两侧偏移确定凸台的厚度边界，所有挤出特征的草图都绘制在对应的偏移基准面上，能够保证各特征之间的位置精度，避免建模过程中出现基准混乱导致的特征错位。从安装边界来看，零件底部的平直安装面需要与配套安装座的平面完全贴合，安装面的平面度要求控制在0.01mm以内，两侧的凸台外侧需要预留至少3mm的装配间隙，方便销轴的穿入与卡簧的安装操作，铰接孔的内径公差采用H7级精度，与配套销轴的g6公差形成间隙配合，既保证转动灵活性，又不会出现过大的配合间隙导致传动冲击。

　　在实际工况中，这类支座需要承受连杆传递的径向载荷与小幅冲击载荷，因此孔位边缘都做了R2的圆角过渡，避免应力集中导致的疲劳断裂，零件的壁厚设计保持均匀，基本维持在6mm左右，既不会因为壁厚过大导致零件重量增加、材料浪费，也不会因为壁厚过薄导致刚性不足，在承受额定载荷时出现形变。建模过程中采用偏移平面挤出的方式，能够快速调整各凸台的厚度与孔位的相对位置，在方案迭代阶段只需要修改偏移平面的距离参数，就能快速更新整个零件的模型，大幅提升设计修改的效率，不需要反复重绘草图特征。这类结构的零件在小型自动化设备、轻工机械、输送线机构中应用十分广泛，除了铰接传动的作用外，部分同结构改型还可以作为传感器安装支架、气缸连接耳座使用，只需要调整孔位直径与中心距参数，就能适配不同的安装需求。需要注意的是，挤出特征的拔模角度设置需要结合实际加工工艺调整，如果采用机加工方式生产，拔模角度设置为0即可，如果采用铸造或者3D打印方式生产，需要根据工艺要求设置1-2度的拔模斜度，方便零件脱模与后续加工。
