道路用自发光光伏LED警示路标结构

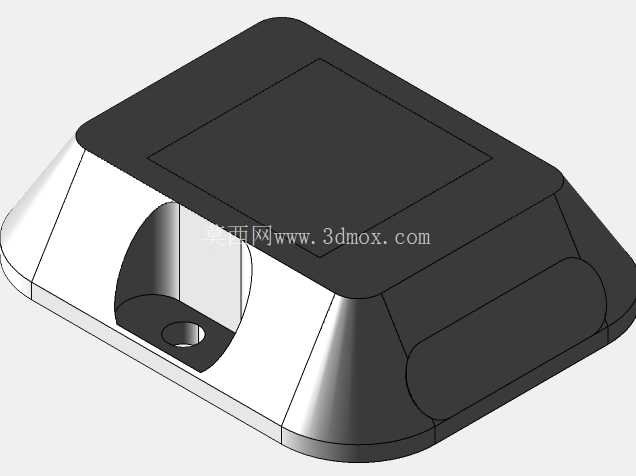

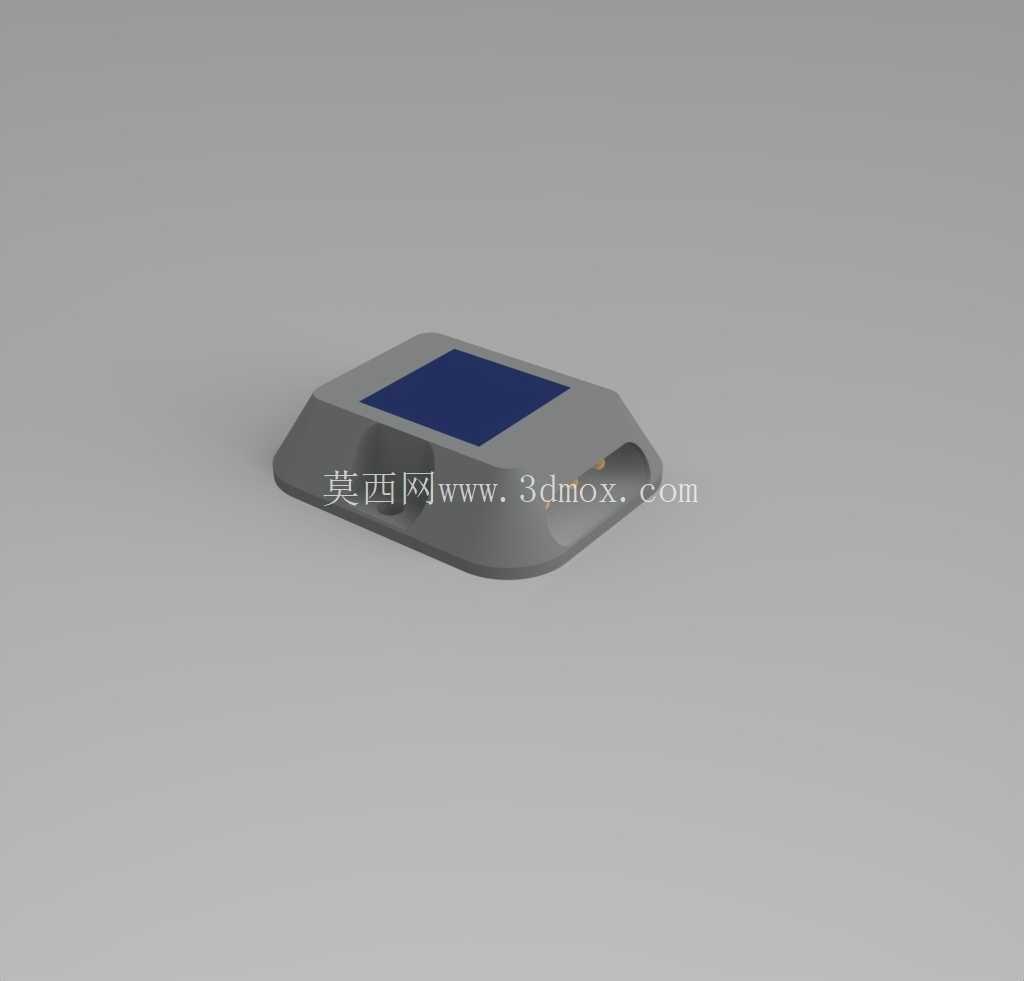

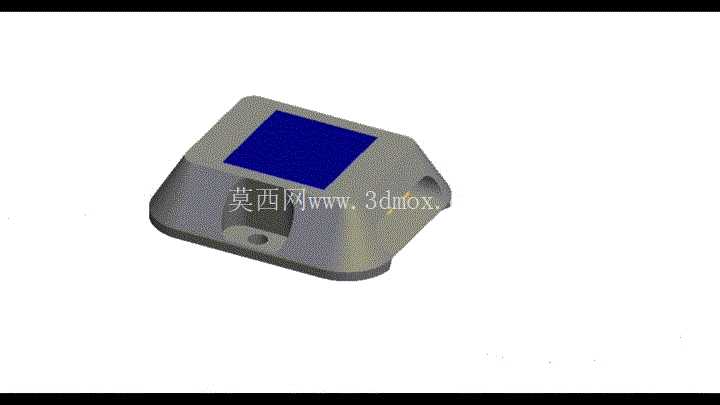

　　产品顶面集成的非晶硅光伏板可在日间接收自然光照射完成电能存储，内置的储能模块无需外接电源即可维持夜间连续8小时以上的LED发光，发光面朝向车辆行驶方向，可视距离在晴朗夜间可达300米以上，雨雾天气下也能保持100米以上的有效警示距离，可清晰标示道路边缘、弯道走向、路口分界以及危险路段边界。从结构设计角度看，整体采用扁平方正的圆角造型，外壳选用高强度PC工程塑料一体注塑成型，边缘做了15度的斜角过渡，可分散车辆碾压时的垂直冲击力，静态承压能力可满足小型乘用车反复碾压的使用需求，外壳接缝处采用超声波焊接工艺，配合内部硅胶密封圈达到IP68级防护标准，可长期浸泡在路面积水中不出现电路短路问题。这款光伏LED路标主要应用于城郊支路、山区盘山公路、景区游步道、小区内部道路以及停车场车位边界的夜间警示场景，在无外接供电线路的路段，可替代传统反光道钉提供主动发光警示效果，解决雨雾天、无路灯路段反光标识可视距离不足的问题。实际使用中，这类路标可直接嵌入沥青或混凝土路面预留的安装槽内，也可通过膨胀螺栓固定在硬化路面表层，安装时需保证顶面与路面高差不超过5mm，避免车辆碾压时产生颠簸或被轮胎剐蹭脱落。

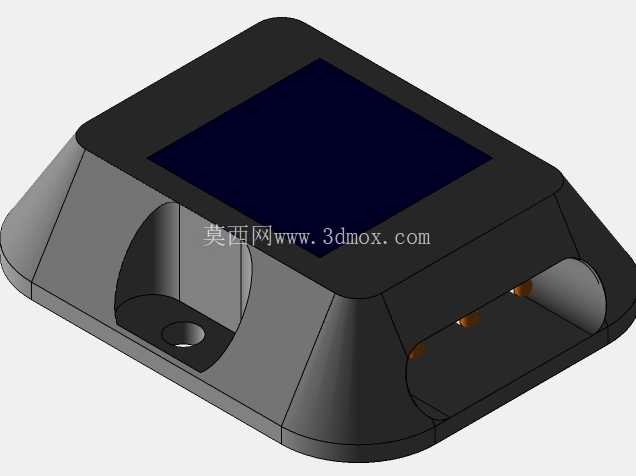

　　光伏板嵌入外壳顶面的下沉式槽位内，表面覆盖高透耐磨的钢化玻璃层，可抵御日常砂石磨损与轮胎摩擦，避免光伏板透光率下降影响充电效率。LED灯珠排布在路标朝向来车方向的侧端，采用聚光透镜结构将光线集中投射到驾驶员视线高度范围内，避免光线向上散射造成光污染，同时也能提升光线的有效利用率。建模过程中需重点关注几个安装边界尺寸：整体厚度控制在22mm以内，避免突出路面过高影响行车安全；底部预留的穿线槽深度为3mm，可适配不同安装场景的布线需求；四个角的安装孔位中心距为100mm，匹配市面通用的道钉安装膨胀螺栓规格，可直接替换原有损坏的普通道钉，无需重新在路面打孔。

　　结构设计时还需考虑路面热胀冷缩的形变影响，外壳与安装孔位之间预留0.5mm的间隙，避免夏季路面膨胀挤压导致外壳开裂。内部电路模块采用灌封胶整体密封，将光伏板、储能元件、控制电路与LED灯珠完全包裹在绝缘胶体内部，既可以抵御水汽侵蚀，也能缓冲车辆碾压时产生的振动，避免内部元件虚焊脱落。控制电路内置光感元件，可自动识别环境亮度，当日间光照度低于设定阈值时自动点亮LED，天亮后自动熄灭进入充电模式，无需人工手动控制，降低后期运维成本。

　　不同于普通反光道钉依赖车辆灯光反射才能被识别，这款主动发光的光伏路标在无车灯照射的情况下也能清晰显示道路边界，对于非机动车、行人也能起到很好的警示作用，尤其适合没有路灯的乡村道路使用，可有效降低夜间会车、弯道行驶时的交通事故概率。在建模装配阶段，需保证光伏板与外壳的配合面完全贴合，避免出现缝隙导致积水渗入；LED透镜与外壳的配合处需做遮光处理，避免光线从侧面漏出影响警示效果；底部的防滑纹路深度设计为1mm，安装时配合结构胶可提升与路面的粘接强度，避免被车辆轮胎带起脱落。
