工业级U型电加热元件结构设计

　　在工业电热设备的结构选型中，U型结构的加热元件一直是液体加热、风道加热场景下的常用选型，这类元件的弯折结构设计，核心是在有限的安装空间内最大化拓展有效发热面积，相比直型加热管，U型的双管并行布局能让发热区域的热分布更均匀，减少局部热流密度过高带来的介质碳化、结垢过快问题。从实际工况适配来看，这类4000W功率等级的U型加热元件，常被配套在小型工业恒温水箱、小型导热油预热装置、商用清洗设备的加热舱内，也有不少设备厂商将其作为风道辅助加热元件，用在小型烘干设备的进风段，对流动空气进行预热升温。

　　做这类加热元件的三维结构设计时，首先要考虑的是安装边界的适配性，U型的两个平行管段的中心距需要和设备安装法兰的开孔间距严格匹配，弯折处的圆弧半径不能过小，否则内部的电阻丝在弯折加工时容易出现应力集中，长期高温工作下容易出现局部熔断的问题，同时管壳材质的选型要对应加热介质的特性，加热水基介质时常用不锈钢管壳，加热腐蚀性介质时还要做对应的表面涂层处理。从安装结构来看，这类U型加热元件一般采用法兰固定或者螺纹固定的方式，固定端的接线柱要预留足够的接线空间，和设备外壳之间要做可靠的绝缘隔离，避免高温下绝缘材料老化带来的漏电风险。

　　从功能特性上看，双电压适配的设计（220V/380V通用）能让这类元件适配不同的工业供电场景，在三相供电场景下可以采用三角接法接入380V电路，在民用或单相工业供电场景下可以接220V电路，不用更换加热元件本身，只需要调整接线方式就能适配，大幅降低了设备厂商的备件库存压力。设计时还要考虑冷端长度的设置，也就是接线端到发热段起始位置的非发热段长度，这个长度要匹配设备保温层的厚度，保证接线端的温度不会过高，避免接线端子处的线缆因为长期高温出现绝缘层老化脆化的问题。

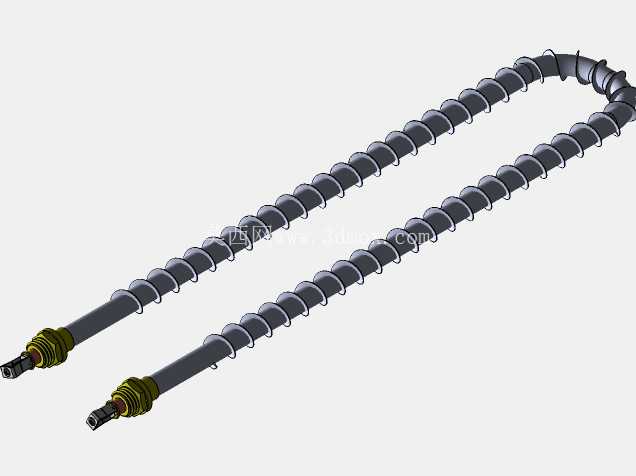

　　在三维建模的过程中，要重点还原U型弯折处的圆弧过渡结构，不能直接做直角弯折，这和实际加工工艺是完全不符的，实际生产中加热管的弯折是用弯管机冷弯或者热弯成型，弯折处的管壳壁厚会有轻微的减薄，建模时可以适当体现这个工艺特征，同时管内的填充氧化镁粉的结构、电阻丝的螺旋排布结构虽然属于内部结构，但在做配套设备的热仿真时，这些结构参数会直接影响热传导效率的计算结果，所以建模时不能忽略内部结构的参数准确性。另外，固定端的密封结构也是设计重点，要保证管壳内部的氧化镁粉不会吸潮，因为氧化镁粉吸潮后绝缘性能会大幅下降，容易引发接地故障，所以建模时要把端部的密封胶层、瓷绝缘子的结构都准确还原，方便后续做安装干涉检查的时候，确认密封结构和设备安装位的配合间隙是否合理。

　　从热分布的设计逻辑来看，U型结构的两个平行发热段的间距不能过近，否则两个管段的辐射热会互相叠加，导致中间区域的温度过高，加速管壳表面的结垢或者氧化速度，也不能间距过大，不然会导致加热区域的温度分布不均，远离加热管的区域介质升温速度过慢。一般来说，这个间距会根据管径做匹配，常见的管径下间距设置在管径的3-5倍区间，既能保证热分布均匀，也不会过度占用安装空间。在做配套设备的结构设计时，还要考虑加热元件的拆卸维护空间，U型结构的拆卸方向要预留足够的抽出长度，不能被设备内部的其他结构件挡住，不然后期维护更换加热元件的时候需要拆解大量周边部件，大幅提升维护成本。

　　很多刚接触电热设备设计的工程师，在选型这类U型加热元件的时候，往往只关注功率和电压参数，忽略了安装尺寸、冷端长度、表面热负荷这些关键参数，最后做出来的设备要么安装不上，要么加热管寿命远低于预期，甚至出现刚投入使用就烧坏的情况。通过准确的三维模型，在设计阶段就完成安装干涉检查、热流场仿真验证，就能提前规避这些实际应用中的问题，减少样机试错的成本，也能让加热元件和设备的匹配度更高，提升整套设备的运行可靠性。
