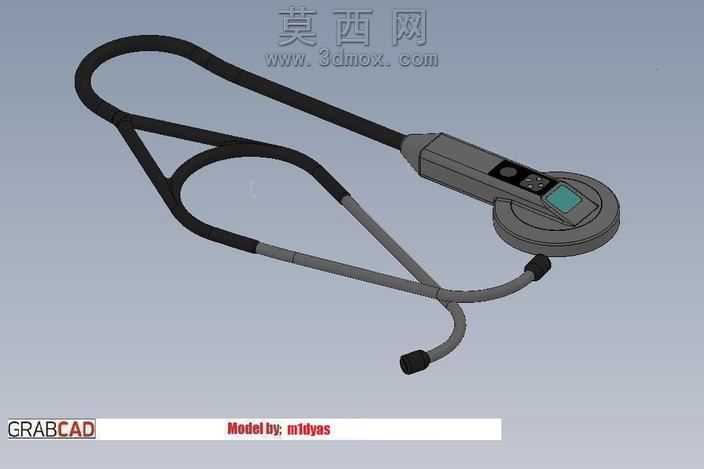

3M Littmann3200电子听诊器三维建模作品

本作品为3M Littmann 3200型电子听诊器的三维数字化建模成果，建模过程依托SolidWorks平台完成全流程参数化设计，完整还原了该款医用电子听诊器的全部结构细节与外观特征。建模初期先对实物进行结构拆解，将整体划分为耳挂组件、导音管路、手持主控模块、听诊探头四个核心功能单元，采用自底向上的装配建模思路，先逐个完成单个零件的参数化草图绘制、特征拉伸与曲面修整，再通过标准配合关系完成整体装配，确保各部件的连接逻辑、相对位置与实物完全一致。材质与外观渲染阶段，针对不同部件的物理属性分别赋予对应材质：耳挂耳塞部分采用哑光软质硅胶材质，调整粗糙度参数模拟亲肤磨砂质感；Y型分叉导音管路部分采用哑光黑色医用橡胶材质，还原管路的柔韧视觉特征；手持主控模块外壳采用哑光深灰色工程塑料材质，对表面的功能按键、显示区域做分色处理，按键部分采用亮面黑色塑料材质，功能标识区域做半透明青绿色材质模拟电子显示屏的视觉效果；听诊探头部分采用拉丝金属质感材质，还原金属听头的细腻金属光泽，同时对探头边缘做圆角过渡处理，还原实物的圆润握持手感。结构设计上精准还原了该款电子听诊器的管路分叉角度、耳挂弯折弧度，确保符合人体工学使用特征，主控模块上的按键排布、探头与主控模块的连接结构均做了1:1比例还原，所有零件的壁厚、衔接缝隙都参照实物尺寸做了精细化调整，避免出现建模失真、结构穿模的问题。整体建模过程兼顾了外观还原度与结构合理性，既可以用于医用器械产品的外观展示、教学演示，也可为后续的产品结构优化、3D打印验证提供精准的三维数字模型基础，完整呈现了电子听诊器从外部造型到内部装配逻辑的全部设计细节。
