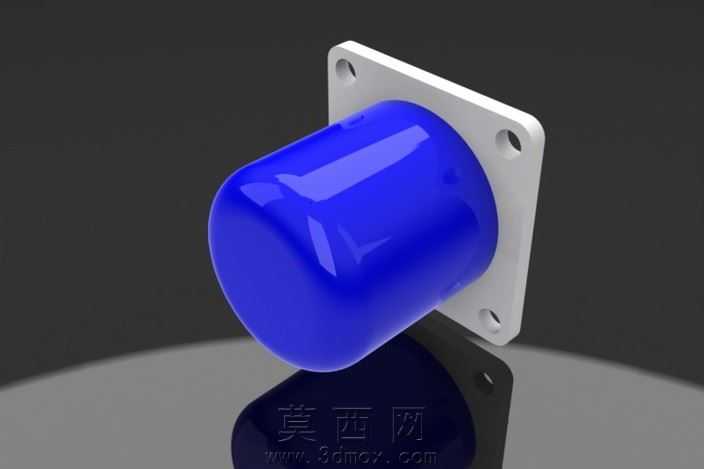

带方形安装法兰的蓝色防护缓冲保险杠结构

本作品为工业防护类保险杠结构，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计的基准统一原则，首先以前视基准面为基础绘制方形安装法兰的草图，通过拉伸凸台命令生成法兰基体，随后在法兰四个角点位置绘制安装孔草图，采用完全贯穿的切除拉伸命令生成通孔，保证安装孔的位置度符合通用机械安装的公差要求。缓冲主体部分采用旋转凸台命令生成基础回转体，对主体与法兰衔接的位置做圆角过渡处理，避免应力集中问题，提升结构的抗冲击性能。渲染阶段采用Keyshot完成材质与场景搭建，缓冲主体部分赋予高光泽蓝色工程塑料材质，调整材质的粗糙度参数至0.1、反射参数至0.8，还原工程塑料光滑亮面的视觉效果；方形安装法兰部分赋予哑光银灰色金属材质，模拟铸铝或镀锌钢板的表面质感，同时添加细微的磨砂纹理提升材质真实感。场景搭建采用深灰色哑光地面作为承载面，添加柔和的环境HDR光效，在主体下方生成自然的软阴影，突出结构的立体感与轮廓层次。结构设计上，方形法兰的安装面做了平面度约束，保证安装时与设备表面完全贴合，缓冲主体采用圆弧过渡的端头设计，在受到外力冲击时可以通过自身形变分散冲击力，避免刚性碰撞对设备造成损伤，整体结构无冗余特征，所有特征参数均可编辑调整，可根据实际安装需求修改法兰尺寸、安装孔间距、缓冲主体的长度与直径参数，适配不同设备的防护需求。建模过程中对所有配合面做了干涉检查，确保法兰与缓冲主体衔接处无重叠、无间隙，模型可直接导出用于工程图生成、3D打印样件制作或者虚拟装配验证，满足工业设计从方案验证到生产落地的全流程使用需求。
