菲亚特500e J1772充电器锁定夹结构

　　在新能源汽车私人充电场景中，充电枪与车辆充电口的连接可靠性直接影响充电过程的稳定性，不少车主遇到过充电过程中充电枪被误碰脱落、或是非授权人员插拔充电枪的问题，菲亚特500e原厂配套的J1772充电接口锁定夹属于易损耗件，长期插拔使用后会出现锁止齿磨损、弹簧卡位松脱的问题，一旦原厂件损坏，单独采购配件周期长、成本高，这款替代结构的锁定夹就是针对这一实际使用痛点开发的适配零件。从实际装车适配的角度看，这款锁夹的整体轮廓完全匹配J1772充电枪与菲亚特500e充电口的安装间隙，长条形的主体臂长经过反复校核，既不会因为臂长过长导致安装后与充电口周边的车身覆盖件发生干涉，也不会因为臂长过短导致锁止行程不足、无法卡入充电枪的锁止凹槽。

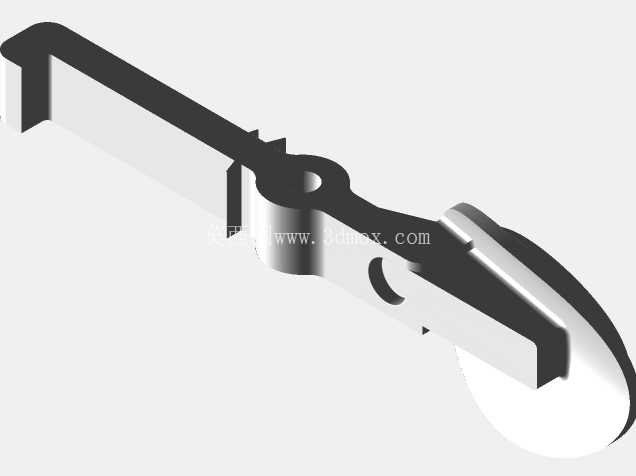

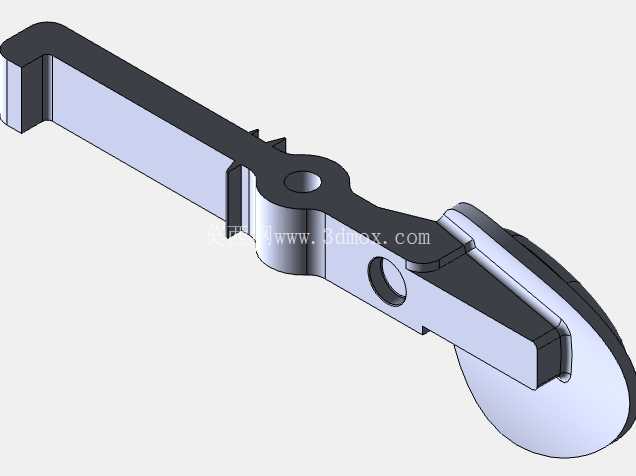

　　结构上采用了一体化的杠杆式设计，中部的铰接孔位置经过受力优化，按压端的圆弧面贴合手指按压的施力角度，日常插拔充电枪时只需单指按压端部的按压面，就能带动锁止端抬起，完成解锁动作，松开后依靠充电枪内部的复位弹簧提供回弹力，锁止端会卡入充电口对应的卡槽内，实现充电枪的机械锁止，避免充电过程中枪体意外脱落。设计过程中重点考虑了零件的耐用性，所有的受力转角位置都做了圆角过渡，避免应力集中导致的零件断裂，锁止端的卡合面做了加厚处理，反复插拔的磨损量控制在合理范围内，相比原厂的塑料件，这个替代结构的壁厚分布更均匀，注塑成型时不容易出现缩痕、翘曲的问题，成型后的零件尺寸一致性更好。

　　安装边界上，这款锁夹完全适配原厂充电枪的内部安装槽位，不需要对充电枪做任何打孔、切削类的改装，只需要拆开充电枪的外壳，替换掉损坏的原厂锁夹，对准铰接孔穿入原有的铰接销轴，再复位弹簧位置就可以完成装配，整个替换过程不需要额外采购专用紧固件，全部沿用原厂的配套零件。从实际使用场景出发，这款锁夹除了满足日常家用充电桩的锁止需求，也适配公共交流充电桩的J1772枪型，锁止力度经过调校，既不会因为锁止力过大导致解锁时按压费力，也不会因为锁止力过小导致车辆充电时被误拔，铰接位置的转动间隙控制在0.1mm以内，长期使用不会出现松旷晃动感，端部的按压面做了防滑的平面处理，冬季戴薄手套操作也能顺利完成按压解锁动作。

　　在结构细节上，锁夹侧面的定位凸筋完全匹配充电枪壳体内的定位槽，装配后不会出现零件前后窜动的问题，锁止端的导入斜面做了15度的倾角设计，充电枪插入充电口时，不需要提前按压解锁键，锁止端会顺着斜面自动滑入卡槽，插入到位后会发出清晰的卡合声响，提示用户充电枪已经锁止到位，避免出现虚插导致的充电中断问题。
