54mm线轴适配轮毂轴承连接结构

在桌面级FDM3D打印耗材输送、小型滑板运动器材的线轴安装场景中，经常遇到不同规格线轴内孔与设备安装轴径不匹配的问题，这款适配结构正是针对这类安装痛点开发的转接零件。日常使用中，不少进口线轴的内孔尺寸是适配原厂设备轴径设计的，换到国内常用的10mm直径安装轴上时，会出现同轴度偏差、转动卡滞、轴向窜动的问题，轻则导致耗材送料阻力波动影响打印精度，重则在滑板滑行过程中出现轮组晃动带来安全隐患，这款转接轮毂的核心作用就是填补这一尺寸差，实现不同规格线轴与标准安装轴的可靠连接。

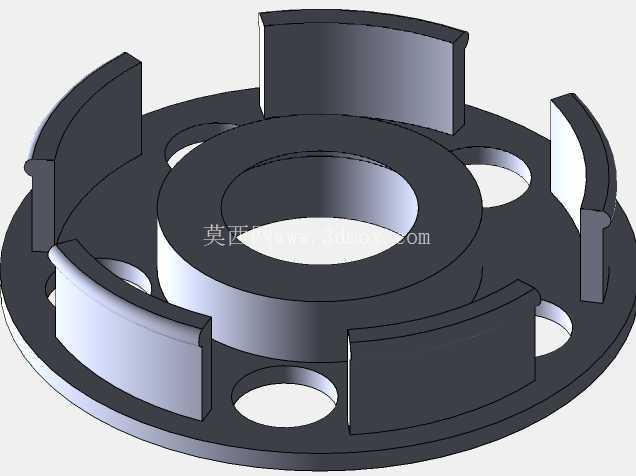

从结构设计逻辑来看，这款零件没有采用整面实心的轮毂结构，而是在轮辐位置做了多处弧形镂空设计，这并非单纯为了视觉效果，而是经过受力校核后的轻量化处理：线轴转动过程中主要承受径向的耗材拉力或者滑行载荷，轮辐位置的应力集中区域主要分布在与中心轴套连接的根部，镂空区域避开了主应力传递路径，在保证整体结构强度满足使用要求的前提下，尽可能削减了非受力区域的材料用量，既降低了零件自身的转动惯量，让线轴转动启停更顺畅，也减少了3D打印制作时的材料消耗与打印时长。中心的轴套部分做了加厚处理，内孔尺寸严格匹配10mm安装轴的公差要求，装配后不会出现松旷晃动感，轴套与外圈轮缘之间的连接筋做了圆弧过渡处理，避免直角位置出现应力集中导致的零件断裂问题，哪怕是使用PLA这类脆性偏高的3D打印材料制作，也能承受日常使用的冲击载荷。

外圈的定位凸缘是和线轴内孔直接配合的部位，直径严格控制在54mm，适配对应规格的Inland线轴内孔尺寸，凸缘的高度刚好卡住线轴的端面，安装后线轴不会出现轴向的窜动，同时凸缘边缘做了小尺寸的倒角处理，装配时不需要刻意对准，稍微调整就能顺利把线轴套入轮毂，降低了装配难度。轮体上的几处缺口结构是为了适配线轴内侧的防转凸筋设计，安装后线轴和轮毂之间不会出现相对转动，转动过程中扭矩可以可靠传递，不会出现轮毂空转、线轴卡滞的问题。

实际选型使用时需要注意安装边界尺寸：这款轮毂装配完成后，整体的轴向厚度要匹配对应安装位的轴段长度，锁紧螺母压紧后要保证轮毂可以顺畅转动，没有轴向的压紧卡滞；径向方向上，轮毂外圈最大直径54mm，安装时要确认周边结构件的间隙，避免转动过程中出现剐蹭。针对Hatchbox规格的线轴，这款结构的安装尺寸具备一定适配余量，但因为不同批次线轴的内孔公差可能存在细微偏差，正式批量使用前建议先做试装验证，确认转动顺畅无卡滞后再投入使用。

从结构优化的角度看，这款轮毂的受力路径设计非常清晰：外部线轴的载荷通过外圈凸缘传递到轮辐结构，再通过轮辐汇聚到中心轴套位置，最终全部载荷由穿过中心孔的10mm安装轴承担，整个传力路径没有冗余的结构段，每一处结构都承担对应的载荷作用，没有多余的装饰性设计。对于三维结构设计从业者来说，这类转接零件的设计核心不是追求复杂的结构造型，而是要精准匹配两端连接件的尺寸公差，找准受力传递路径，在满足强度要求的前提下尽可能做轻量化处理，同时兼顾装配的便捷性，避免出现装配干涉、应力集中这类容易被忽略的设计问题。在小型传动结构的设计中，这类转接轮毂的应用非常广泛，不管是3D打印设备的耗材架，还是小型运动器材的轮组连接，都需要这类精准适配的转接零件来解决尺寸不匹配的安装问题，设计时需要重点关注配合公差、受力分布、安装边界这几个核心要素，才能做出满足实际使用要求的可靠结构。
