600桶储罐配套多通路连接歧管结构

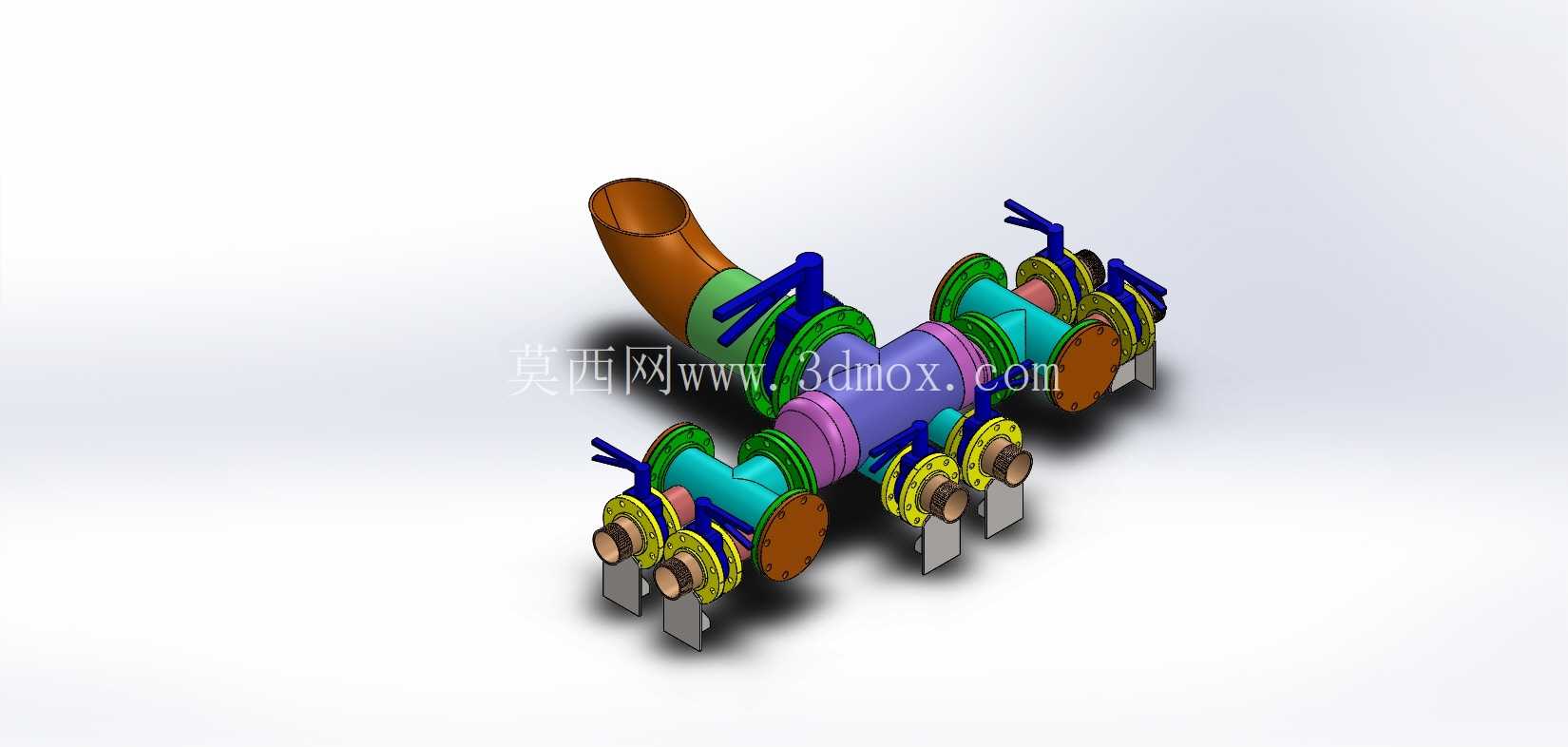

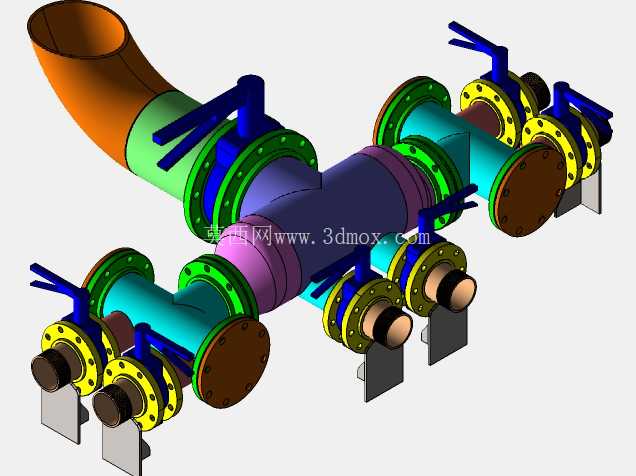

　　在石化、粮油储运、精细化工等涉及大容量储料的工况中，600桶规格储罐的介质分流、汇总输送一直是管路设计的核心难点，这类储罐单台公称容积对应常规工业储运桶的600倍储量，单路进出料不仅会导致灌装、卸料效率低下，还容易在大流量输送时产生管路紊流、局部压损过大的问题，这套歧管结构正是针对这类场景开发的管路集成部件。从实际使用场景来看，该歧管安装于储罐侧壁的出料端预留接口位置，替代传统的单管出料加外接三通、弯头的零散拼接方案，将多通路的阀门控制、法兰对接、变径转向功能集成在一体结构上，既可以实现单储罐向多个下游灌装工位同时分料，也可以完成多股介质向储罐内的同步进料作业，适配液态、低粘度浆态等多种流体介质的输送需求。

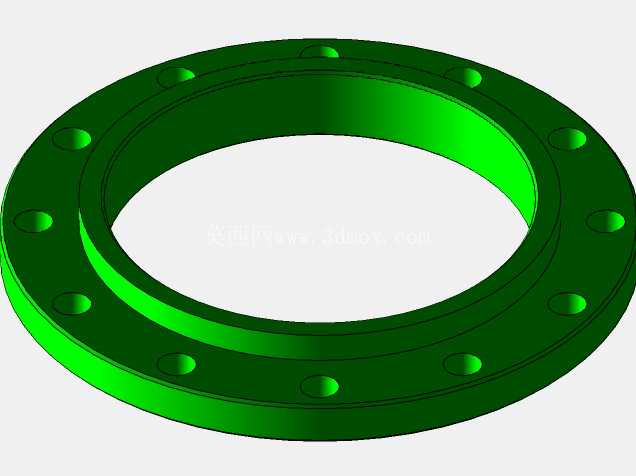

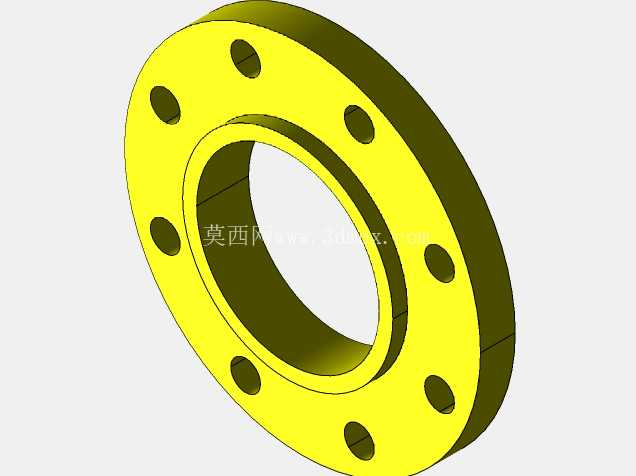

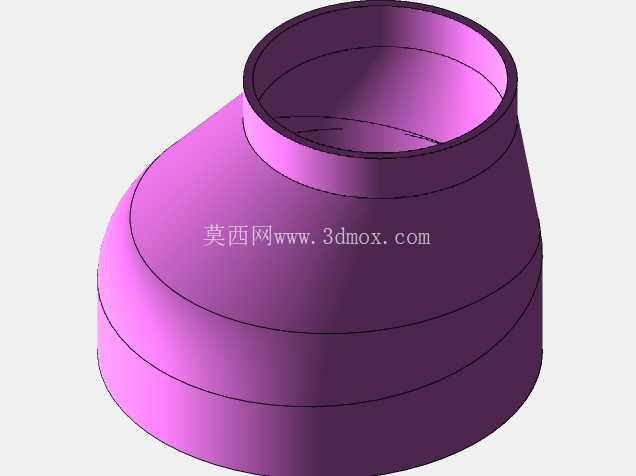

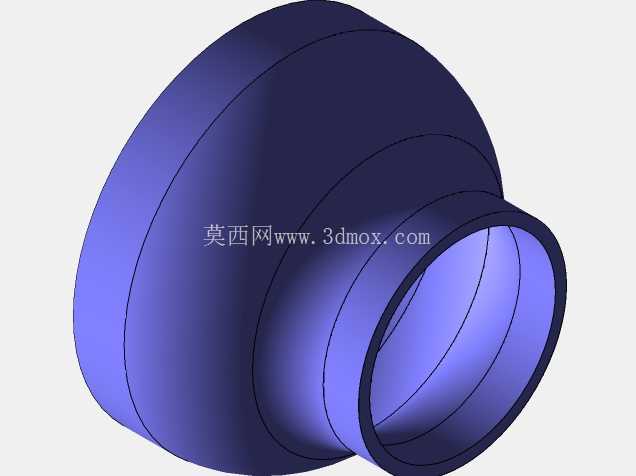

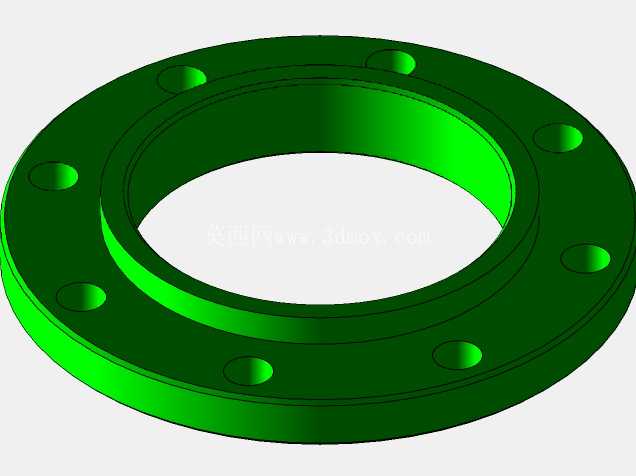

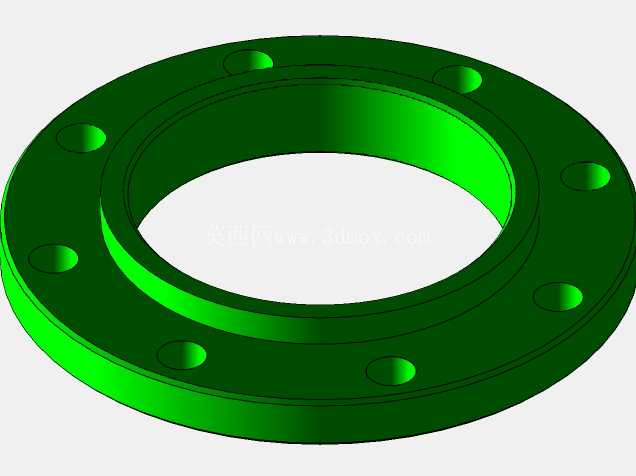

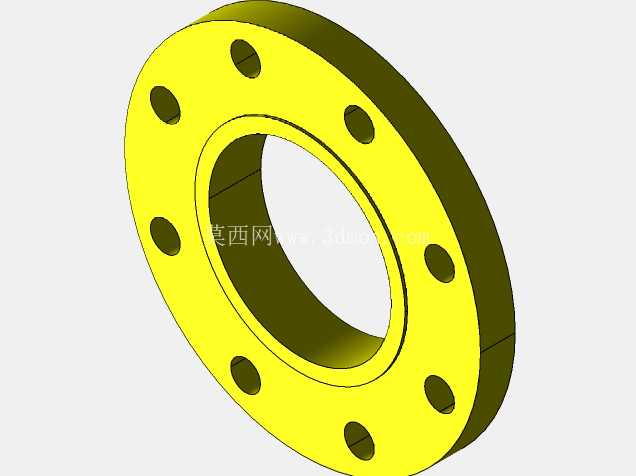

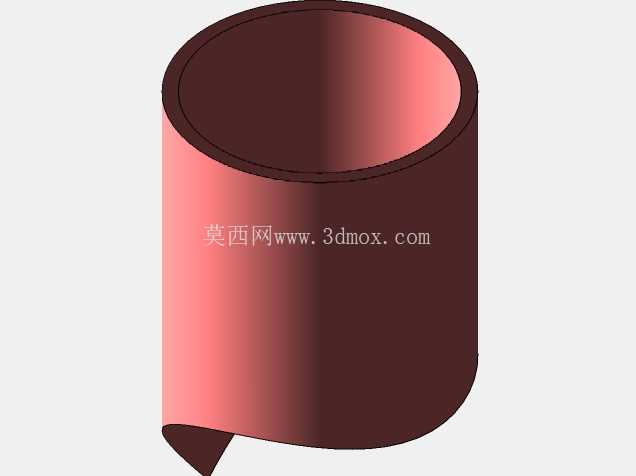

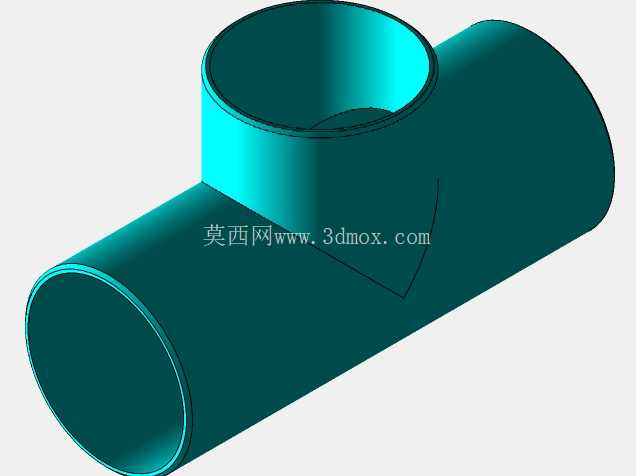

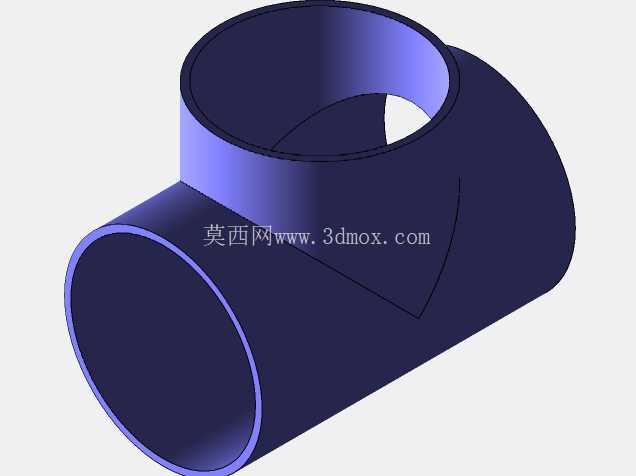

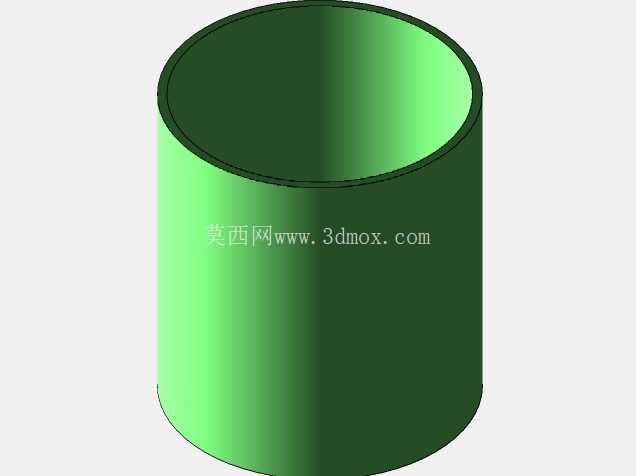

　　设计过程中首先要匹配储罐的安装边界，歧管的主通路通径对应储罐出料口的公称尺寸，整体安装后向外延伸的长度控制在储罐侧壁操作平台的预留空间内，不会超出平台护栏范围，避免干涉操作人员的日常巡检通道；各个分支接口的法兰端面均保持垂直或水平朝向，方便现场对接管道时无需额外调整角度，配套的法兰螺栓孔位完全匹配行业通用的管路法兰标准，现场安装时不需要二次扩孔或加工。结构上主通路采用分段变径设计，靠近储罐接口的位置通径最大，向各个分支延伸时根据分支的设计流量逐步调整通径，保证每个分支出口的介质流速控制在合理区间，避免出现个别支路流量不足、另一些支路流速过快冲蚀管壁的问题。

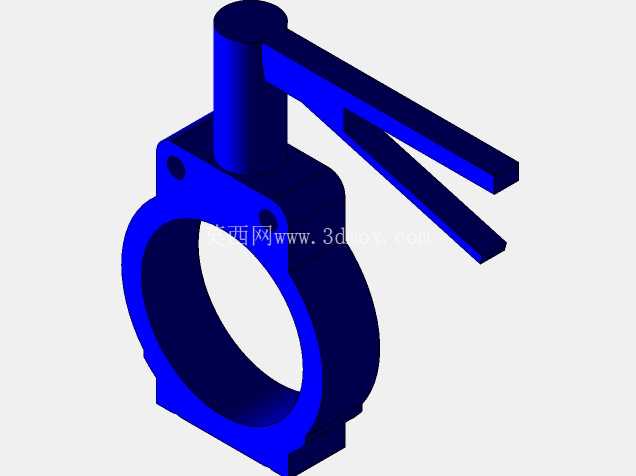

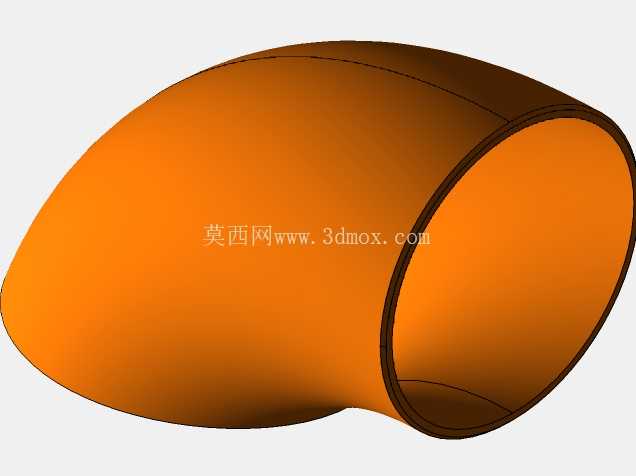

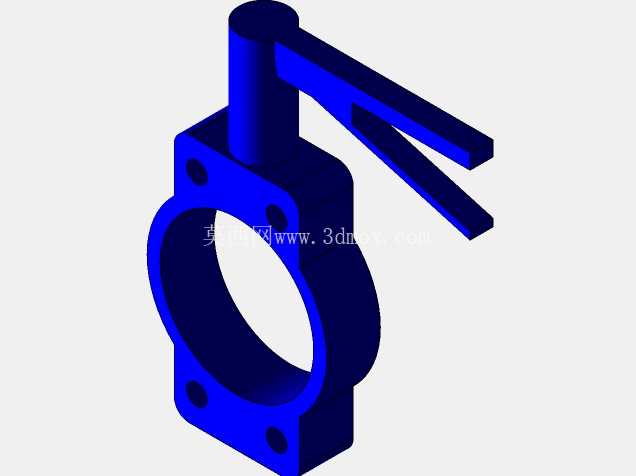

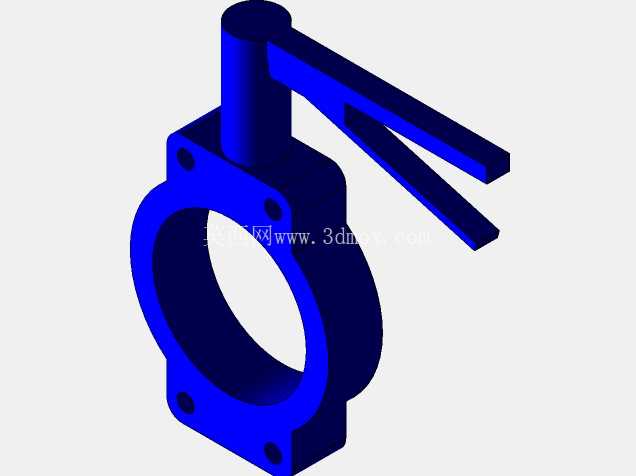

　　每个分支管路上都集成了独立的控制阀组安装位，现场可以根据工艺需求选配手动、气动或者电动控制的阀门，不需要额外在分支管路上焊接安装座，减少现场焊接带来的管路变形、防腐层破坏问题。歧管上的转向弯头位置都做了大圆弧过渡设计，相比直角弯头能降低30%以上的局部压损，同时减少介质在弯头处的残留，对于易沉积、易结壁的介质，大圆弧流道也能降低堵塞概率，日常清理维护时可以通过分支接口直接通入清洗介质，完成整个歧管内部的冲洗作业，不需要拆解整个管路。

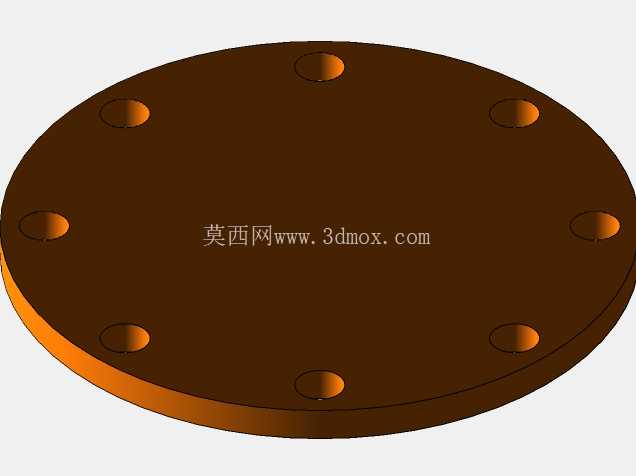

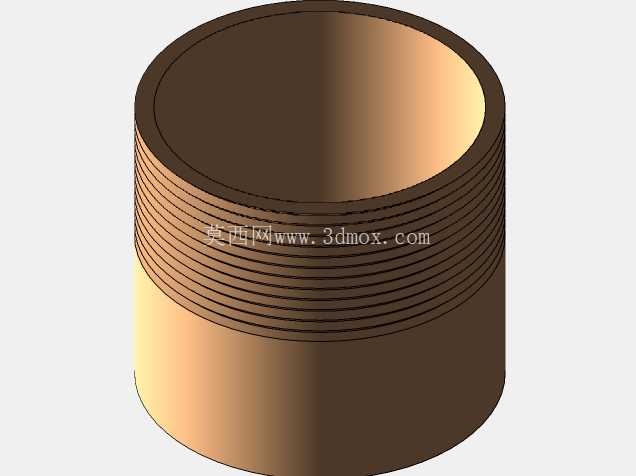

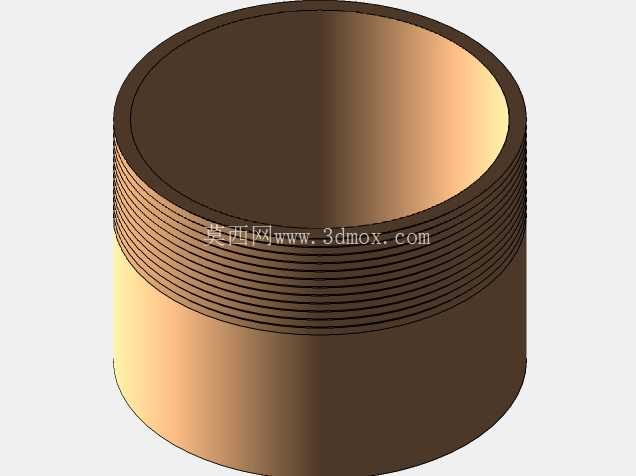

　　从安装固定的角度考虑，歧管下方设置了多个带安装孔的支撑脚，支撑脚的高度可以根据现场储罐接口的实际高度做微调，安装时先将支撑脚固定在储罐侧壁的预埋支撑板上，再完成主通路与储罐出料口的法兰对接，能避免整个歧管的重量全部压在储罐出料口法兰上，长期使用下不会出现法兰密封面变形、泄漏的问题。各个分支接口的间距经过精准核算，相邻两个分支对接管道或者安装阀门时，操作扳手的活动空间充足，不会出现相邻部件干涉、无法紧固螺栓的情况；主通路末端预留了盲板接口，后续如果需要扩展更多分支通路，只需要拆除盲板对接扩展管段即可，不需要更换整个歧管主体，降低后期工艺改造的成本。

　　在材质适配方面，该结构的三维建模过程中预留了材质替换的参数化接口，可以根据输送介质的腐蚀特性选择碳钢衬塑、304不锈钢、316L不锈钢等不同材质，对应的壁厚、法兰压力等级也可以随材质参数同步调整，不需要重新绘制整个模型。建模时所有的密封槽、螺栓孔、过渡圆角都按照实际加工精度做了细节还原，导入工程图模块后可以直接生成加工图纸，不需要二次补充细节特征；各个部件之间的装配间隙也完全符合实际装配要求，模拟装配时不会出现干涉问题，加工完成后可以直接完成组装，不需要现场锉修调整。对于从事储运管路设计、储罐配套设备选型的工程人员来说，这套歧管结构可以直接套用在同规格储罐的管路设计中，根据实际的分支数量、通径需求调整对应参数即可，能大幅缩短管路系统的设计周期，同时避免零散拼接管路带来的泄漏、压损过大、维护困难等常见问题。
