高刚性螺栓联接式弹性联轴器结构设计

　　在各类工业传动系统的轴系布局中，两轴端的联接可靠性直接决定整套设备的运行稳定性，这款采用螺栓组周向均布布局的弹性联轴器，主要面向中高扭矩工况下的电机与工作机端联接需求，常见应用场景覆盖输送线驱动端、泵组传动、机床主轴进给、减速机输出端联接等常规工业传动场景，能够在轴系存在微量安装同轴度偏差、运行中受负载冲击产生径向或角向偏移时，通过自身结构的微量形变补偿偏差，避免轴端承受额外附加弯矩，保护轴承、密封件等易损部件。

　　从结构设计逻辑来看，这款联轴器采用分体式双法兰盘布局，两个半联轴器分别通过轴孔与键槽配合锁紧在主动轴、从动轴端，法兰结合面之间设置弹性缓冲垫，周向均匀布置的高强度锁紧螺栓贯穿两个法兰盘与中间弹性层，将三个部件压紧为整体，扭矩传递路径为主动轴端半联轴器通过螺栓预紧力产生的摩擦力、螺栓杆的剪切力结合弹性垫的阻尼作用，将动力平稳传递至从动端，相比传统刚性凸缘联轴器，这种结构能够吸收30%左右的瞬时冲击载荷，同时允许两轴存在不超过0.5度的角向偏差、0.2mm以内的径向偏差，大幅降低现场安装时的轴系对中精度要求，减少设备安装调试的工时消耗。

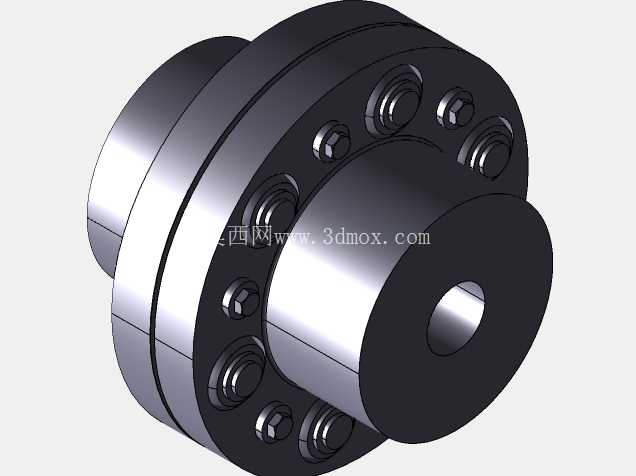

　　从外形与安装边界来看，这款联轴器的法兰外圆做了倒角过渡处理，避免安装过程中锐边划伤操作人员，周向螺栓采用内六角圆柱头设计，螺栓头完全沉陷在法兰端面的沉孔内，运行时无突出部件，不会产生额外风阻与安全隐患，轴孔采用标准圆柱孔加普通平键槽的通用设计，能够适配国标GB/T 1095规定的标准平键规格，无需定制非标键联接件；安装时仅需要保证两个半联轴器的端面间距符合弹性垫的压缩量要求，按对角线顺序分次拧紧螺栓至规定预紧力矩即可完成装配，日常维护时不需要拆卸两端的轴系部件，仅需要拆开周向螺栓即可更换中间弹性垫，大幅降低后期运维的拆装工作量。

　　在实际选型适配过程中，这类联轴器的额定扭矩覆盖范围较广，通过调整法兰盘直径、螺栓数量与规格、弹性垫材质，可以适配不同功率等级的传动需求，比如采用丁腈橡胶弹性垫时可适配常规工况的通用传动，采用聚氨酯弹性垫时可适配冲击载荷更大的矿山、冶金类设备传动场景，法兰盘本体采用45号钢调质处理，表面做发黑防锈处理，能够在常规工业环境下长期使用不产生锈蚀，螺栓采用8.8级高强度紧固件，保证长期交变载荷下不发生松动或断裂。

　　需要注意的是，这类联轴器不适合用于高速重载且轴向窜动量过大的轴系，当轴端轴向窜动量超过1mm时，需要额外增加轴向限位结构，避免弹性垫受到过度轴向挤压产生过早损坏；安装前需要清理轴孔与轴端的毛刺、油污，保证轴与孔的配合面贴合紧密，键与键槽的侧面配合间隙控制在0.02-0.05mm之间，避免运行过程中出现键联接松动产生的冲击异响；螺栓拧紧时必须使用扭矩扳手按规定力矩操作，禁止采用普通扳手过度拧紧，避免螺栓产生塑性变形断裂，或是弹性垫被过度压缩失去缓冲补偿能力。

　　从三维建模的角度来看，这款联轴器的建模过程需要重点关注周向螺栓孔的位置度公差，保证所有螺栓孔的中心圆直径偏差控制在0.1mm以内，避免装配时出现螺栓无法穿入的问题，沉孔的深度需要与内六角螺栓的头部高度匹配，保证螺栓安装后头部不高出法兰端面，轴孔与键槽的尺寸需要符合国标公差要求，建模时可以先绘制单个半联轴器的截面轮廓，通过旋转命令生成基体，再绘制单个螺栓孔与沉孔特征，通过圆周阵列命令生成整周的孔位特征，中间弹性垫的尺寸需要与法兰结合面的尺寸完全匹配，内外径与法兰的定位止口配合，保证装配时弹性垫不会出现径向偏移。
