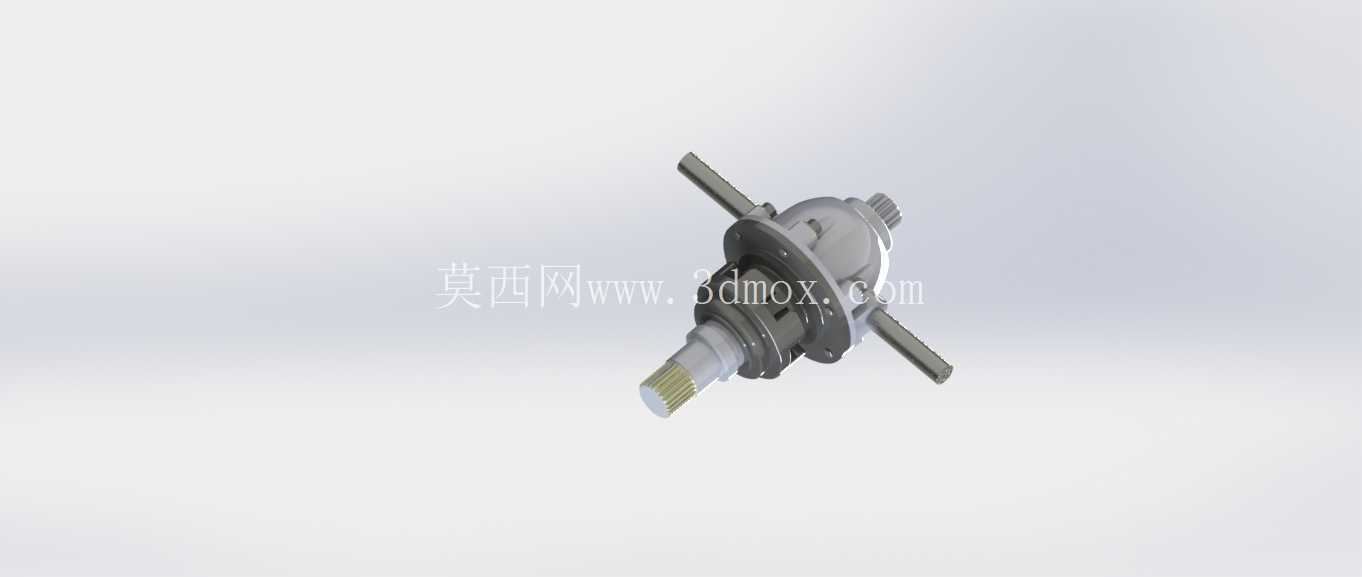

同轴式动力传递齿轮箱结构设计

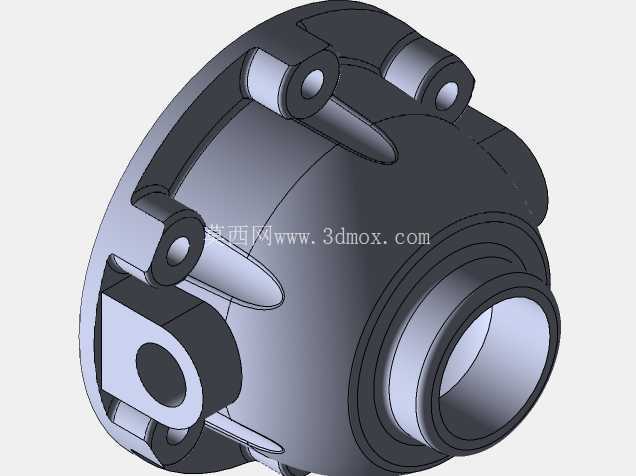

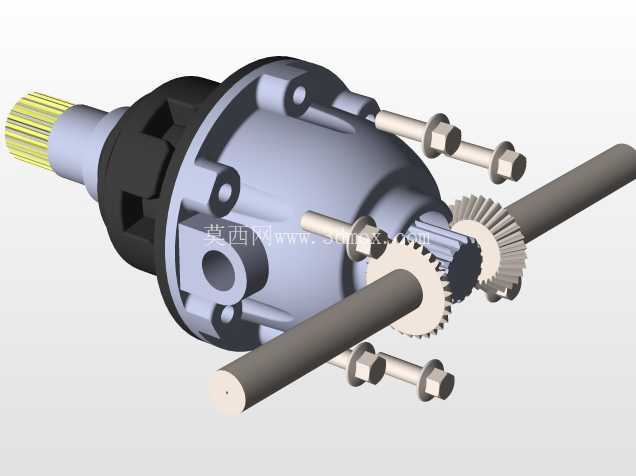

　　在中小功率动力传输场景中，这类同轴布局的齿轮箱常被用于需要换向、减速并稳定输出扭矩的工位，比如小型输送线的动力端、户外小型作业机具的传动单元、教学演示用传动实训台等场景，相比多级平行轴传动结构，同轴式布局能大幅缩减传动单元的径向安装空间，让动力输入与输出保持在同一条轴线上，适配安装空间局促、对传动同轴度有要求的设备布局。从结构拆解来看，该齿轮箱采用剖分式箱体设计，上下箱体通过止口定位配合螺栓锁紧，既保证了箱体合箱后的同轴度精度，也方便后期对内部齿轮副、轴承组件进行检修维护，不需要完全拆解整个传动链路就能完成易损件的更换。

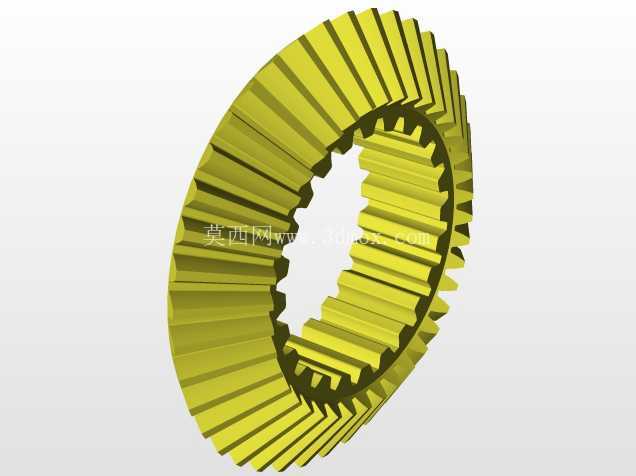

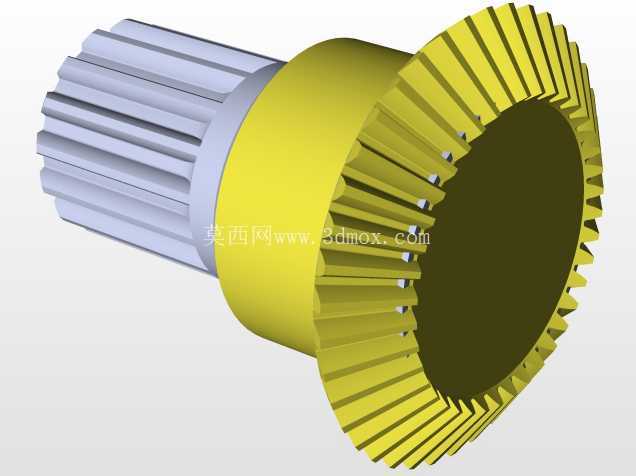

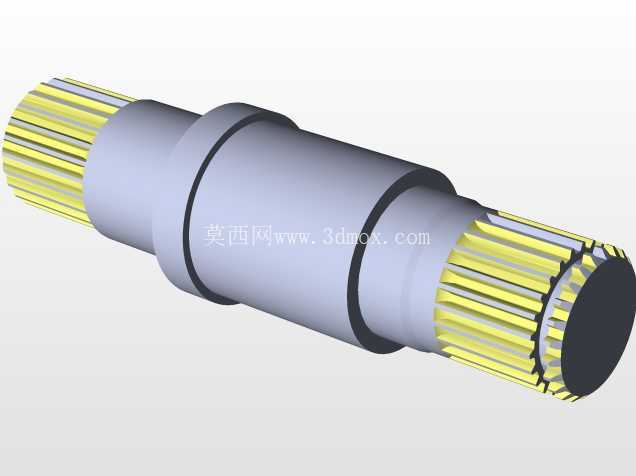

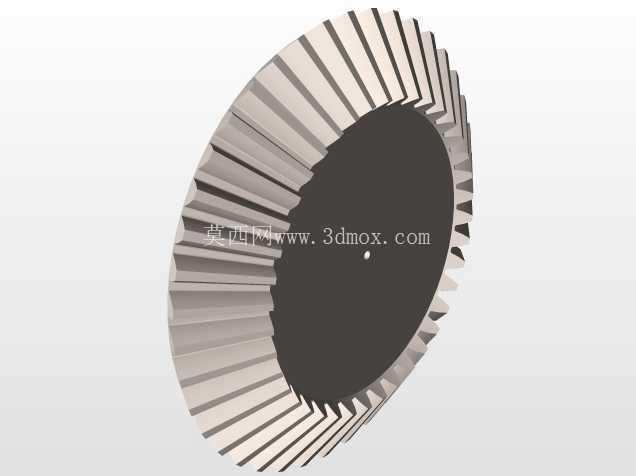

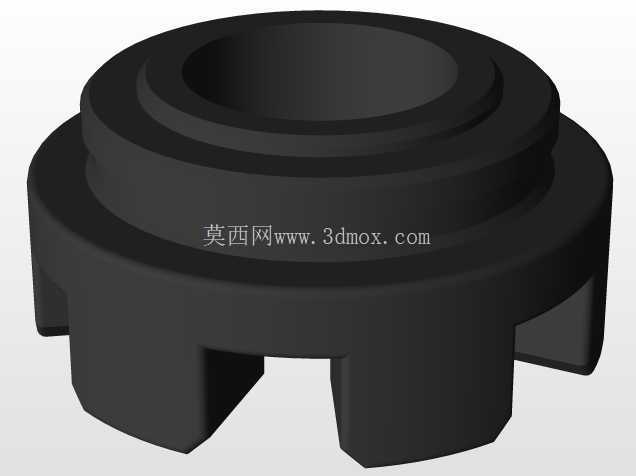

　　输入轴端采用花键结构设计，能在传递较大扭矩的同时保证轴与外接动力源的对中精度，避免平键连接在频繁正反转工况下出现的键侧间隙磨损问题；输出轴端同样采用花键输出，可直接对接负载端的连接套，减少额外的连接转接件，降低传动链路的累计误差。内部齿轮副采用斜齿圆柱齿轮啮合设计，相比直齿齿轮，斜齿啮合的重合度更高，传动过程中轮齿是逐步进入和退出啮合状态，能有效降低传动噪音与啮合冲击，在额定转速工况下运行更平稳，适合对传动平稳性有一定要求的中低速传动场景。箱体上预留的轴承安装位采用阶梯孔设计，两端分别配置深沟球轴承支撑输入与输出轴，轴承位的加工精度直接决定了轴系的回转精度，设计时需要保证两端轴承位的同轴度公差控制在0.02mm以内，避免轴系回转时出现别劲、轴承早期磨损的问题。箱体侧面设置的透气塞安装位，能在齿轮箱长时间运行油温升高时，平衡箱体内外的气压差，避免箱体内压力过高导致油封处出现渗油问题；底部预留的油堵孔则方便定期更换箱体内的润滑齿轮油，将沉积在箱体底部的金属磨屑随旧油一同排出。

　　在安装边界上，该齿轮箱的法兰安装面设置了四个对称分布的安装孔，可直接通过螺栓固定在设备的安装基板上，安装时需要保证安装面的平面度公差不超过0.05mm，避免箱体安装后受迫变形导致内部齿轮啮合间隙出现偏差。设计过程中需要重点校核齿轮副的接触强度与弯曲强度，根据额定输入转速、传递扭矩匹配对应的齿轮模数与齿宽，同时要验算轴系的临界转速，避开设备运行时的共振区间；轴承选型时要同时考虑径向载荷与少量轴向载荷的承载能力，匹配对应的润滑脂加注量，避免轴承运行时出现过热问题。

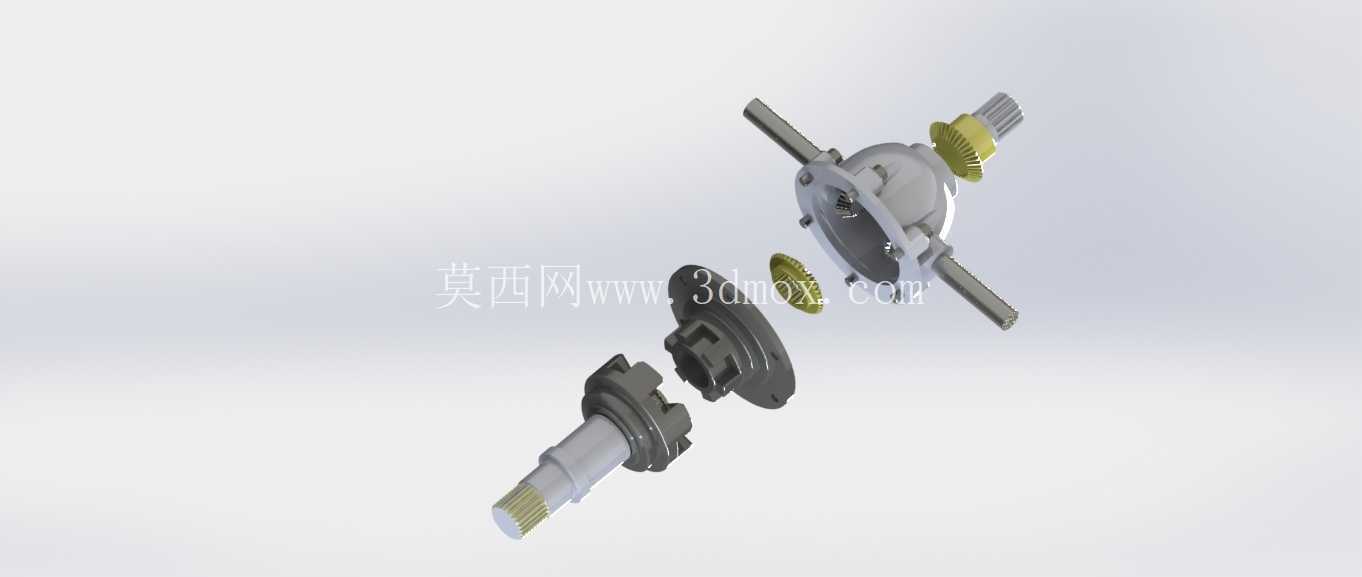

　　从装配逻辑来看，装配时需要先将齿轮、轴承压装到对应的轴上，再将轴组件依次装入下箱体的轴承位，合箱时需要在箱体结合面涂抹密封胶，保证合箱后箱体的密封性，避免润滑油渗漏；装配完成后需要手动转动输入轴，检查整个传动链路是否存在卡滞、异响问题，确认齿轮啮合侧隙在设计要求范围内后，再加注规定标号的齿轮油进行空载试运转。这类齿轮箱的传动比设置覆盖了常用的中小减速比区间，可根据不同的负载需求更换内部齿轮副调整传动比，不需要改动外部箱体的安装尺寸，具备不错的适配通用性，在小型非标自动化设备、小型工程机械的辅助传动单元中都能见到这类结构的应用。
