五并磷酸铁锂26650电芯安装支架组件

　　在小型储能、便携电源、低速代步车的低压供电单元设计中，圆柱电芯的成组固定一直是结构工程师需要优先落地的环节，这款五并26650磷酸铁锂电芯安装支架组件，正是针对小容量并联模组的快速装配需求开发的结构方案。从实际应用场景来看，这类五并26650模组常被用在户外便携储能电源的电芯簇、家用小型UPS后备电源模块、电动滑板车的替换电池包，以及太阳能路灯的内置储能单元中，这类场景对模组的空间利用率、装配便捷性、电芯固定可靠性都有明确要求，既要避免电芯在震动工况下出现移位、极柱拉扯损伤，也要兼顾生产环节的快速组装效率，减少额外的固定辅料投入。

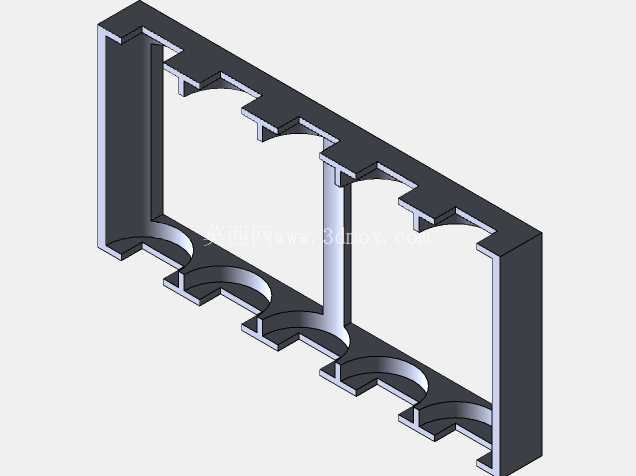

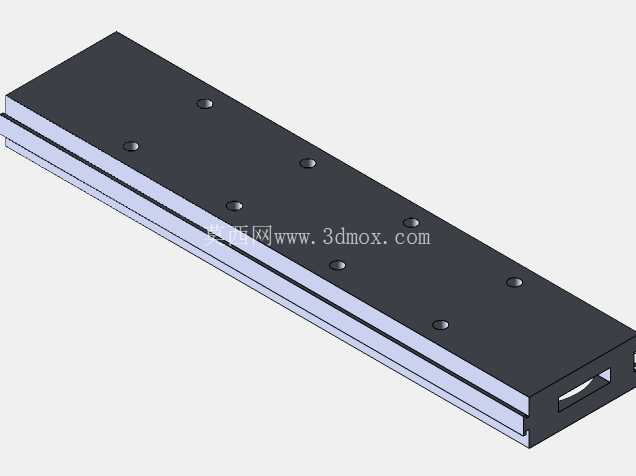

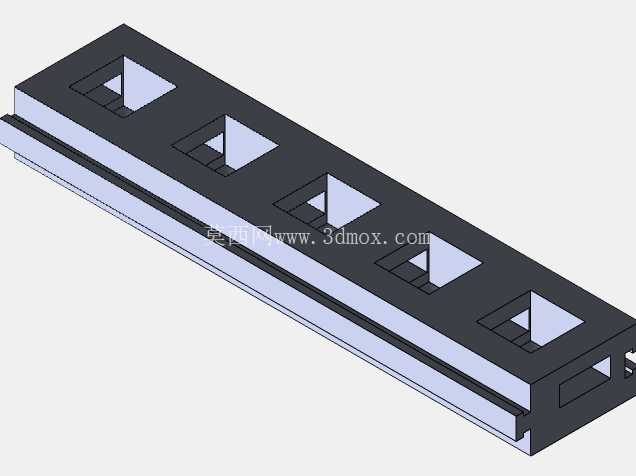

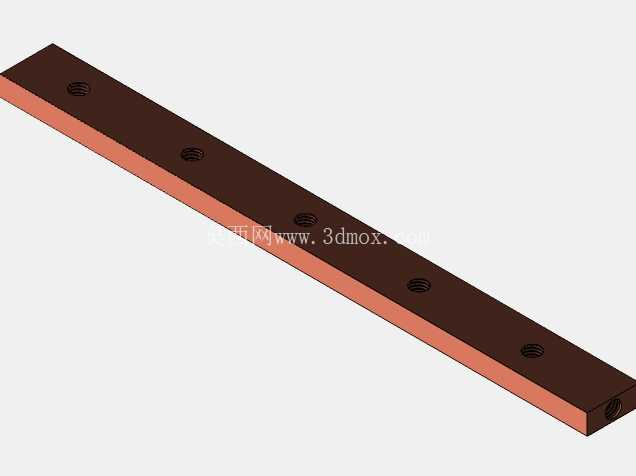

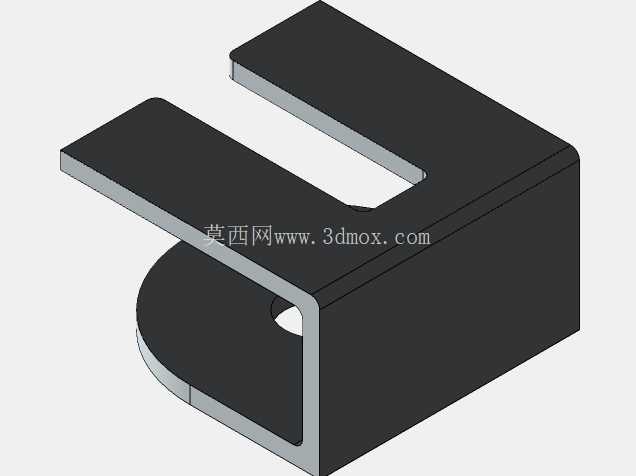

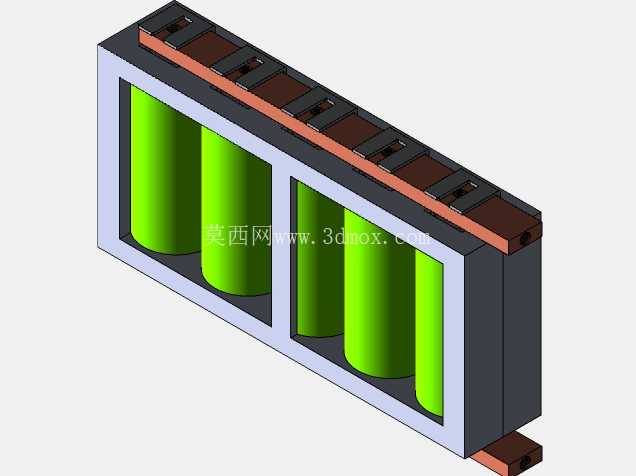

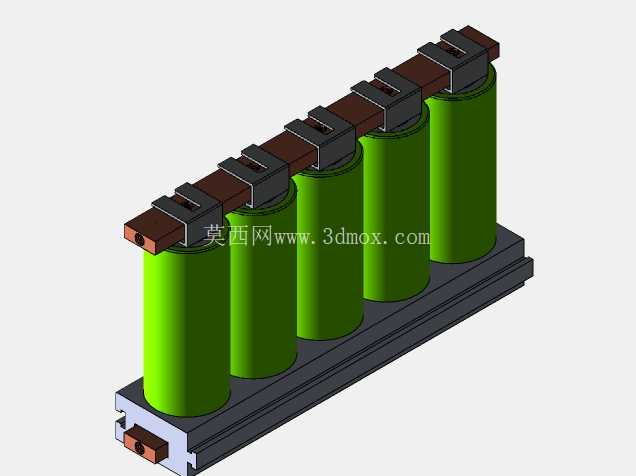

　　从结构设计思路来看，整套组件采用上下分层限位的固定逻辑，底部承托支架设置了与26650电芯外径匹配的半圆定位槽，每节电芯的下端可以直接卡入槽位完成径向定位，避免电芯在水平方向出现窜动；上端的汇流排固定支架则对应每节电芯的极柱位置预留了卡位，既可以固定镍片或者铜镍复合汇流排的位置，防止汇流排在焊接或者螺丝锁附时出现偏移，也能对电芯上端形成辅助限位，配合底部支架完成电芯的轴向固定，不需要额外点胶或者包裹绝缘青稞纸就能实现电芯之间的物理隔离，避免电芯外壳直接接触造成的短路风险。整套支架的侧边设置了一体化的安装凸耳，凸耳上预留了标准安装孔位，可以直接通过螺丝将整个模组固定在电池仓的安装面上，不需要额外设计模组固定压条，减少了整体零件数量。

　　在安装边界与尺寸适配方面，单颗26650电芯的标准外径为26mm，高度为65mm，五颗电芯并排布置后，模组整体的横向宽度控制在145mm以内，纵向深度与单颗电芯直径匹配，整体高度包含上下支架的厚度不超过72mm，可以适配绝大多数小型便携设备的电池仓空间预留。底部支架的承托面做了0.8mm的垫高设计，在电芯底部与安装面之间留出了足够的走线空间，方便布置温度采样线、均衡线，避免线材被电芯挤压造成绝缘层破损。上端汇流排支架的极柱避让槽深度为2.5mm，既可以让汇流排与电芯极柱完全贴合，保证焊接或者锁附后的接触面积，也能防止汇流排偏移接触到电芯外壳造成短路。

　　从实际使用的功能特性来看，这种支架式成组方案相比传统的胶水粘接、热缩膜包裹方案，后期维护的便利性更高，单节电芯出现性能衰减时，可以直接拆开上端支架更换对应电芯，不需要拆解整个模组的绝缘层，能大幅降低售后维护的时间成本。支架本身采用阻燃ABS材质注塑成型，绝缘性能满足低压电池模组的安规要求，材质本身的耐温范围覆盖-20℃到80℃，可以适配户外使用时的高低温环境，不会因为长期高温出现材质变形、定位失效的问题。在装配流程上，工人只需要将五颗电芯依次卡入底部支架的定位槽，盖上上端的汇流排支架，就可以直接进行汇流排的焊接作业，不需要额外的治具来固定电芯位置，单组模组的装配时间可以控制在30秒以内，能有效提升批量生产的装配效率。

　　针对震动工况的适配，支架的定位槽内侧做了细微的防滑筋条，电芯卡入后会与筋条形成轻微的过盈配合，在常规的路面震动、设备搬运震动场景下，电芯不会出现转动或者轴向窜动，避免汇流排与极柱的连接位置因为长期受力出现虚接、脱落的问题。同时上下支架之间通过侧边的卡扣结构实现预固定，不需要在装配过程中额外用夹具夹持，等到整个模组安装到设备电池仓后，外部的仓体压条会进一步对模组形成纵向约束，保证长期使用的结构稳定性。
