32700磷酸铁锂圆柱储能电芯结构

　　这款32700规格磷酸铁锂电芯的三维结构，是面向低速电动车、分布式储能模组、户外便携电源等场景做结构适配时常用的基础元件模型，做电池包整包设计时，首先要把单电芯的外形、安装边界、极柱位置完全摸透，才能避免后续模组排布时出现干涉、极柱接反、散热间隙不足的问题。从实际工程应用来看，32700规格的磷酸铁锂电芯相比常见的18650电芯，单体容量更大，成组时需要的电芯数量更少，能减少PACK环节的焊接点数量，降低整包的连接内阻，同时圆柱电芯本身的结构强度更高，在遇到外部挤压、冲击时，壳体本身能承担一部分结构载荷，相比软包电芯不需要额外做太多的侧边支撑结构，适合对空间利用率、结构可靠性有平衡要求的储能与动力场景。

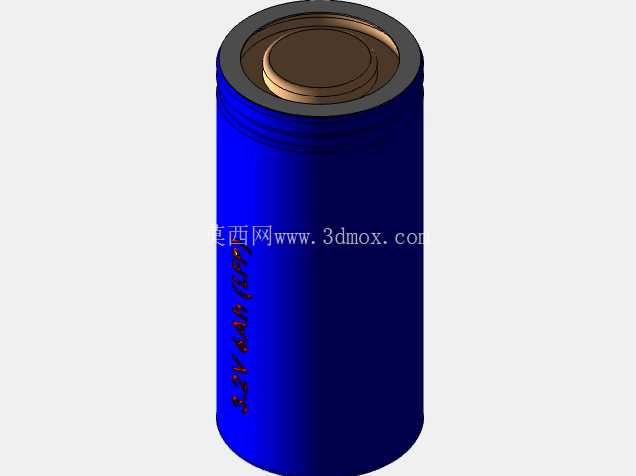

　　从结构设计逻辑来看，这款电芯的外形采用标准圆柱构型，外壳为钢制冲压壳体，表面做蓝色绝缘涂层处理，建模时还原了壳体侧壁的滚槽结构——这个滚槽是电芯生产时用来固定内部卷芯、承载顶盖密封结构的关键位置，做模组设计时要注意，滚槽位置的直径比电芯主体略大，排布电芯时间隙不能只按主体直径计算，要预留滚槽位置的公差余量，避免装配时电芯之间出现挤压变形。顶部的极柱结构做了分层还原，正极极柱的凸起高度、负极与壳体的平齐边界都按照实际量产电芯的尺寸做了还原，做汇流排焊接设计时，可以直接提取极柱的顶面轮廓来做焊位排布，不需要再反复核对二维图纸的尺寸公差。

　　实际选型应用中，这款3.2V标称电压的磷酸铁锂电芯，单体容量6Ah，适合做串数不高的低压储能模组，比如4串的12.8V便携电源、16串的51.2V低速车动力电池包，建模时特意保留了壳体侧壁的标识区域位置，做整包外观设计时可以在对应位置预留标签贴装位，不会和模组的固定绑带、支架结构产生干涉。安装边界方面，电芯的底部为平底结构，可以直接适配常规的圆柱电芯支架孔位，支架的开孔直径要比电芯主体直径大0.2-0.3mm，既可以方便电芯装配时的插入，也能给电芯充放电过程中的轻微鼓胀预留形变空间，避免长期循环后支架被撑裂。顶部极柱的安全距离也在模型里做了准确还原，设计汇流排时，正负极汇流排之间的电气间隙要满足低压电气的安全要求，不能因为空间紧凑就压缩爬电距离，避免使用过程中出现打火短路的问题。

　　从建模的细节处理来看，这款模型没有做过度的内部卷芯细节还原，而是把结构设计常用的外部装配特征全部做了准确呈现：壳体的圆角过渡、顶部密封边的厚度、极柱的倒角都和实物一致，做结构干涉检查时可以直接调用这个模型放入装配体，不需要再做额外的特征修正。很多工程师做电池包设计时容易忽略的点是电芯的高度公差，这款模型的高度尺寸按照量产电芯的上限尺寸做了设定，在计算模组的总高度、上下支架的配合间隙时，按照这个尺寸预留余量，就能避免因为电芯尺寸超差导致的整包装配困难。另外在散热设计场景中，这个模型的外表面是完整的圆柱面，可以直接赋予材料属性做热仿真分析，提取表面的换热面积来计算不同放电倍率下的温升情况，不需要再对模型做简化处理，能节省前期方案设计的时间。

　　针对不同的应用场景，这个模型也能适配不同的固定方式：如果是做绑带式的无支架模组，可以直接提取圆柱面的轮廓来做绑带的贴合面设计；如果是做支架固定的模组，可以用模型的外圆柱面直接配合支架的孔位特征，快速完成阵列排布。在做电池包的抗震仿真时，准确的电芯外形和质量分布（可以通过赋予壳体和内部等效密度来实现）也能让仿真结果更贴近实际使用情况，避免因为模型简化过度导致仿真结果失真，后续开模做支架、汇流排等配件时，也能直接参考模型的尺寸来做模具设计，减少反复打样调整的次数。
