可调式电源变压器集成模组结构设计

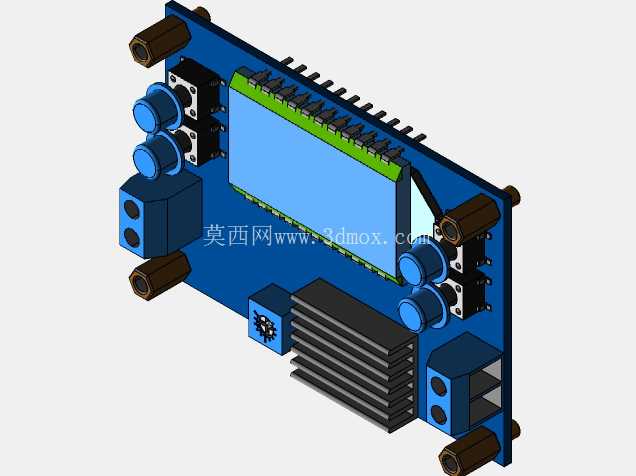

　　在工业控制板卡、小型实验测试平台、嵌入式设备供电回路的设计场景中，这类集成化的可调电源变压器模组是供电链路里的核心转换部件，区别于传统独立封装的开放式变压器，该结构将变压绕组、整流滤波元件、调压控制电路、散热组件、外接接线端全部整合在同一块PCB基板上，大幅压缩了供电模块的整体占用空间，适配小体积电控设备的紧凑安装需求。从实际使用场景来看，这类模组常被集成在桌面式可调电源、小型工控设备内置供电单元、学生实验电源套件、DIY电子改装项目的供电模块中，能够将输入的交流市电转换为可调节的直流输出电压，为后端负载提供稳定的电压供给，同时自带的散热结构可以在长时间带载运行时快速导出功率器件产生的热量，避免温升高导致的输出漂移或者元件损坏。

　　设计过程中首先要考虑的是各元件的布局干涉问题，PCB基板上的元件排布遵循功率回路最短原则：高压输入侧的接线端子布置在基板边缘位置，方便外部线缆接入，同时与低压输出侧的排针端子保持足够的电气安全间距，避免高低压串扰；滤波电容采用立式贴装排布，紧邻整流元件布置，尽可能缩短滤波回路的走线长度，降低输出纹波；调压控制芯片紧贴散热片安装，散热片采用多鳍片铝挤结构，通过导热垫与功率器件表面紧密贴合，依靠自然对流即可满足额定功率下的散热需求，无需额外加装散热风扇，降低模组运行时的噪音与故障点。基板四个角预留了铜柱安装孔位，既可以通过铜柱将整个模组固定在设备外壳内部，也可以叠加安装其他功能扩展板，安装孔的位置尺寸兼容通用的开源硬件板卡安装孔距，提升了模组的适配通用性。

　　输入侧的接线端子采用卧式螺丝锁紧结构，接线操作时无需在模组上方预留操作空间，适合侧面走线的安装场景；输出侧采用直插排针结构，可以直接插接到面包板或者配套的负载板卡上，也可以通过排线引出连接外部接线端子，适配不同的接线需求。基板上预留的状态指示元件位置，可以直观显示电源的工作状态，方便调试阶段快速判断供电回路是否正常工作。整个模组的结构设计充分考虑了组装工艺的便利性，所有元件均采用标准贴片或插件封装，兼容常规波峰焊与手工焊接工艺，生产组装时无需特殊治具即可完成全部元件的装配；外壳组装时可以通过四个角的安装柱固定上下盖板，形成封闭的防护外壳，避免外界杂物触碰高压元件引发安全隐患，同时外壳上对应散热片的位置预留通风开槽，保证散热风道通畅，不会因为封闭外壳导致散热效率下降。

　　从安装边界来看，整个模组的外形轮廓方正，没有超出基板范围的突出元件，所有外接接口均布置在基板的侧边位置，安装时只需要预留基板长宽尺寸对应的安装平面，同时在散热片上方预留不小于10mm的通风间隙即可满足长期运行的散热要求，不需要额外预留过大的操作空间，非常适合在紧凑的设备腔体内部布置。设计时还考虑了不同功率版本的兼容性，基板上预留了不同容量电容、不同功率散热片的安装焊位，可以根据输出功率需求更换对应规格的元件，不需要重新设计PCB结构，大幅缩短了同系列不同参数产品的开发周期，降低了整体开模与生产成本。在实际选型应用时，工程师只需要根据后端负载的功率需求、输入输出电压参数匹配对应的元件规格，就可以快速完成供电模块的设计验证，不需要从零开始进行变压器与外围电路的结构排布，有效提升电控产品的开发效率。
