电源变压器配套防护面板盒结构设计

　　这款面板盒是配套中小功率电源变压器开发的外置防护壳体，主要应用在工业控制柜、分布式配电模块、中小型机电设备内置供电单元这类场景中，承担变压器本体防护、接线端隔离、散热导流、外部操作接口承载的核心作用，能避免变压器裸露带来的积尘、误触、外力磕碰损伤问题，同时规整设备内部走线布局，提升供电单元的整体装配规整度。从实际使用场景来看，这类面板盒适配的变压器多安装在设备内部的电气安装仓内，周边紧邻PLC控制模块、信号接线端子排、驱动板卡等器件，因此壳体设计首先要考虑电磁屏蔽与物理隔离的双重需求，壳体主体采用1.2mm厚冷轧钢板折弯成型，拼接处采用满焊后打磨平整的工艺，接缝间隙控制在0.1mm以内，既可以阻挡变压器运行时产生的低频电磁干扰向外扩散影响周边敏感信号器件，也能防止设备内部的走线毛刺、金属碎屑掉落到变压器绕组间隙造成绝缘击穿风险。

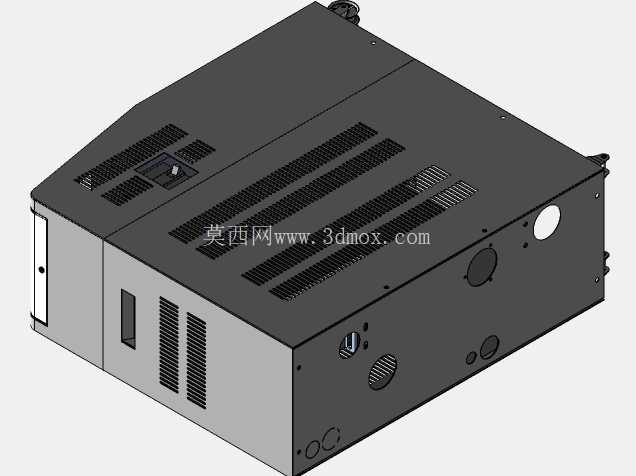

　　壳体的散热结构设计完全匹配变压器的热流分布特征，顶面开设三组不同长度的长条格栅通风孔，孔位正对应变压器内部铁芯与绕组的发热集中区，格栅采用向下翻边1.5mm的冲压工艺，既保证通风通流面积满足额定负载下的散热需求，也能避免上方掉落的杂物直接落到绕组表面；侧面同时开设竖向格栅通风孔与圆形预留孔位，竖向格栅对应变压器侧方的散热风道，形成下进上出的自然对流散热路径，圆形预留孔则根据实际选型需求，可以安装电源指示灯、电压调节旋钮、电源开关或者外接接线端子，不用在现场二次开孔破坏壳体防护性能。

　　壳体的安装边界设计充分考虑了现有电气仓的通用安装尺寸，整体外形采用规整的长方体切角结构，边角处做R3圆角处理，避免装配时划伤操作人员或者周边线缆，底部预留四个M4规格的安装固定孔，孔位间距匹配市面上通用的变压器安装支架尺寸，可以直接固定在电气仓的安装底板上，也可以通过侧边的挂装孔固定在控制柜的立柱安装梁上，适配不同的安装场景。壳体侧面预留的不同直径圆形接口，分别对应电源输入线、输出负载线、接地端子的走线需求，接口处配套橡胶护圈，避免线缆绝缘层被金属开孔边缘割破造成漏电风险；其中一个大直径圆形预留孔位对应变压器的电压调节档位开关，安装后开关操作面与壳体外表面齐平，不用打开壳体就能完成输入电压档位的切换操作，适配不同地区的电网电压输入需求。在结构强度设计上，壳体的折弯边都做了双层叠边加固处理，侧边与顶面的拼接处采用隐藏式点焊工艺，外表面没有突出的焊疤或者铆钉头，整体平面度控制在0.2mm/m以内，表面采用哑光黑色喷塑处理，既提升壳体的防锈耐腐蚀能力，也避免亮面金属反光对设备调试人员造成视线干扰。壳体一侧的方形小开孔对应变压器的状态观察窗，可以直接观察内部绕组的温度指示贴状态，不用拆解壳体就能判断变压器是否存在过热运行情况，降低日常运维的拆解工作量。

　　从装配逻辑来看，这款面板盒采用上下分体式拼接结构，上盖与下壳体通过侧边的卡扣加底部两颗固定螺丝连接，拆卸时只需要拧下底部螺丝就能掀开上盖完成内部接线或者器件维护，相比全螺丝固定的壳体，装配与维护效率能提升40%以上；拼接处设计有嵌入式的密封胶条槽，在高湿多尘的使用场景下可以加装密封胶条，将壳体防护等级从IP20提升到IP54，适配更复杂的工业使用环境。壳体内部预留了接地螺柱，安装时可以将变压器的接地端、壳体本身的接地端统一连接到设备主接地点，避免壳体带电造成安全隐患，所有开孔的边缘都做了去毛刺处理，不会出现锋利边角，符合电气设备的安全设计规范。在实际选型适配时，这款面板盒的内部净空尺寸预留了10mm的余量，除了容纳变压器本体之外，还可以在侧边空余位置加装小型保险座、浪涌抑制模块等附属器件，不用额外增加安装空间，整体空间利用率相比同规格通用壳体提升15%左右，适配额定功率在500W到2000W区间的多款干式电源变压器安装使用。
