桌面级压缩空气驱动单缸蒸汽机结构

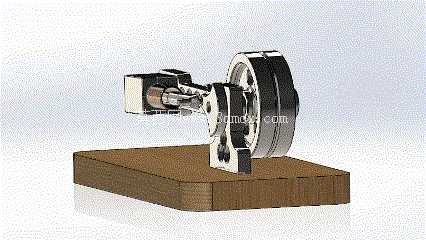

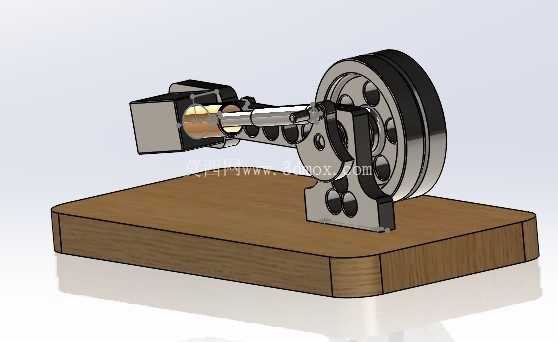

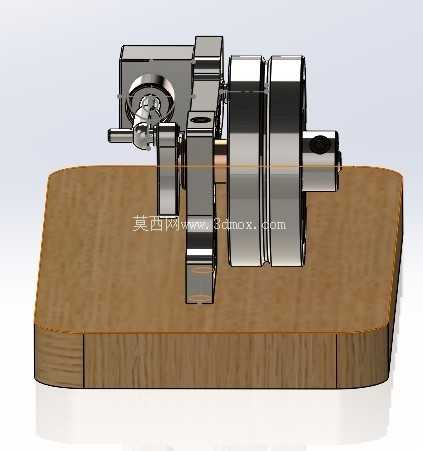

　　这套压缩空气驱动的单缸往复式动力结构，常被用作教学演示教具、小型动力实验平台以及桌面级机械原理展示载体，在职业院校机械原理课堂、创客空间动力传动实验、工业科普展项中都能见到这类结构的应用，它能直观展示往复直线运动到旋转运动的转换过程，帮助学习者理解曲柄连杆机构的运动逻辑，也可作为小型气动驱动装置的动力输出单元，搭配不同负载完成低速旋转动力输出。从功能实现逻辑来看，该结构依靠外接压缩空气作为动力源，压缩空气进入气缸后推动活塞做往复直线运动，活塞通过活塞销与连杆小头连接，连杆大头与曲轴的曲柄销配合，将活塞的直线往复动作转化为曲轴的旋转运动，曲轴端部安装的飞轮依靠自身转动惯量储存能量，克服活塞上下止点的运动死点，保证整套机构运转的连续性与平稳性，避免出现卡滞或运转中断的问题。设计过程中首先要确定气缸的缸径与行程参数，这两个参数直接决定了动力输出的扭矩大小，缸径越大、行程越长，相同气压下能输出的驱动力矩就越高，对应需要匹配的连杆长度、曲柄偏心距也要同步调整，要保证连杆摆动角度处于合理区间，避免连杆与气缸壁、曲轴支座出现运动干涉。整套机构的安装底座采用层压木质板材加工，底座上预先加工有气缸安装定位槽、曲轴轴承座安装孔位，所有安装孔的位置度公差控制在0.1mm以内，保证气缸轴线与曲轴轴线的垂直度符合设计要求，避免运转过程中出现偏磨导致的阻力增大、零件磨损加快问题。气缸部分采用方形缸体结构，相比圆形缸体更便于在底座上定位固定，缸体两端设置有进气与排气通道，通道的孔径大小根据压缩空气流量需求计算确定，保证进气、排气过程顺畅，不会因为气流阻力过大导致动力损耗。活塞与缸壁之间的配合间隙控制在0.02-0.03mm之间，既保证活塞运动过程中不会出现卡滞，又能减少压缩空气的泄漏量，提升动力转换效率。连杆采用一体化铣削加工成型，大小头的孔位同轴度公差控制在0.05mm以内，小头孔内安装铜套与活塞销配合，大头孔与曲柄销之间设置滑动轴承，降低运动过程中的摩擦阻力，延长零件使用寿命。

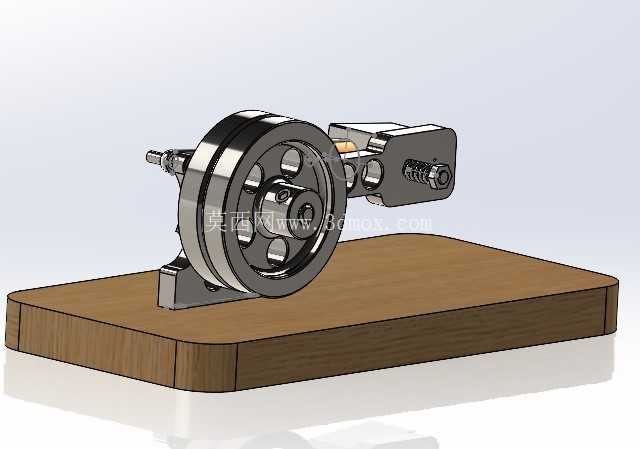

　　曲轴采用偏心轴结构，两个支撑轴颈与轴承座内的滚动轴承配合，保证曲轴转动过程中的径向跳动量控制在允许范围内，飞轮通过键连接固定在曲轴的输出端，飞轮的外径与厚度根据整套机构的运转转速、需要克服的阻力矩计算确定，保证飞轮储存的惯性能量足够带动活塞顺利通过上下止点，让整套机构运转更加平稳。安装边界方面，整套结构的底座为方形平板结构，四个角可通过螺栓固定在实验台或展示台面上，外接压缩空气的管路接口设置在气缸侧面，接口采用标准快插接头规格，可直接连接常用的6mm或8mm气动软管，进气压力适配0.2-0.4MPa的常规低压压缩空气，不需要高压气源即可驱动运转，使用场景的适配性更强。

　　设计过程中还需要考虑运动部件的安全防护，飞轮与曲柄连杆机构的外露运动部件可根据使用需求加装透明防护罩，避免运转过程中异物卷入或者人员误触造成危险，同时不影响观察内部的运动过程。在零件加工工艺选择上，气缸、活塞、连杆、曲轴这类受力运动零件采用铝合金材质铣削加工，兼顾重量与强度要求，底座采用密度板或多层胶合板激光切割加工，加工成本低且平面度容易保证，飞轮可采用不锈钢或者碳钢材质加工，保证足够的重量来储存转动惯量。整套机构的运动副全部采用润滑脂润滑，日常维护只需要定期在连杆大小头、曲轴轴承位置补充润滑脂即可，维护成本低，运转过程中噪音小，适合在室内教学、展示场景使用。

　　从运动仿真的角度来看，建模过程中需要对所有运动部件添加正确的配合约束，活塞与气缸之间添加滑动配合，连杆与活塞销、曲柄销之间添加转动配合，曲轴与轴承座之间添加转动配合，通过运动仿真可以验证活塞行程与曲柄偏心距的匹配关系，检查整个运动行程中是否存在零件干涉，提前调整零件尺寸避免实际加工装配后出现无法运转的问题。这类小型动力结构虽然尺寸不大，但涵盖了往复式动力机械的核心结构原理，通过拆解建模与装配调试，能帮助设计人员更好地理解曲柄连杆机构的运动特性、动力传递路径，为后续设计更大功率的往复式动力设备积累实践经验，也可作为气动驱动系统的基础动力单元，拓展连接发电机、小型传送带等负载，完成更多小型自动化实验项目。
