10kl容量立式工业储液罐体结构设计

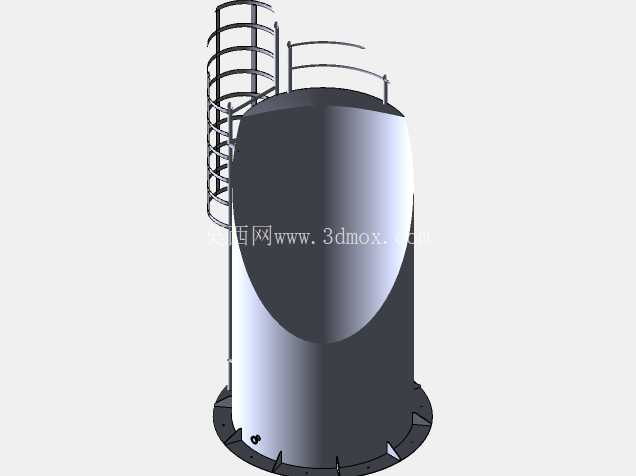

　　在化工原料中转、厂区生产供水、中小型污水处理站的药剂存储环节，这类10kl级立式常压储液罐是应用频次极高的静设备，相比卧式储罐，它的占地投影面积更小，适合厂区边角区域、车间辅助工段的紧凑布局，能在有限的平面空间内实现万升级别的介质存储能力，适配多数中小产能生产线的液体缓存需求。从结构设计逻辑来看，罐体主体采用等直径圆柱形筒身搭配标准椭圆形封头的组合形式，这种构型是常压立式储罐的成熟选型，椭圆形封头的曲面过渡能有效降低罐内液体静压力带来的局部应力集中，避免筒身与封头连接焊缝处长期受载出现疲劳开裂，筒身壁厚根据存储介质的密度、腐蚀裕量做匹配设计，常规清水、中性工业废水类介质可选用较薄的板材降低自重，若存储弱酸碱类介质则需要在筒壁内侧增加防腐衬层，同时对应提升板材厚度预留腐蚀余量。

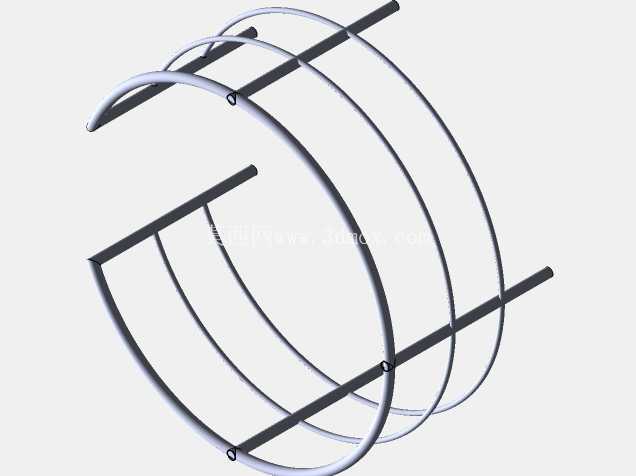

　　罐体顶部设置了双区域防护结构，一侧是沿罐壁垂直布置的笼式爬梯，爬梯外围加装全高度防护笼，防护笼的横向箍圈间距控制在人员攀爬时不会出现身体滑脱的安全范围内，爬梯踏步采用防滑花纹钢板弯折成型，踏步与罐壁的连接采用间断焊工艺，既保证连接强度，又避免连续焊带来的罐壁局部变形；爬梯直通罐顶的操作平台，平台周边设置1.2米高的安全护栏，护栏分为上下两道横杆，底部带有100mm高的挡脚板，防止巡检人员在罐顶操作检维修工具、查看液位时发生坠落风险，罐顶另一侧还设置了一段短直梯，用于连通罐顶不同功能接口的操作区域，方便人员在罐顶完成液位计校准、呼吸阀检查、人孔启闭等操作。

　　罐体底部采用带加强筋的法兰式底座，底座法兰盘沿圆周均匀分布螺栓安装孔，安装时可通过化学锚栓或者预埋螺栓将罐体固定在混凝土基础上，法兰盘与罐壁连接处均匀焊接多块三角形加强筋板，抵消罐体满载时的总重量对连接位置的弯矩，避免长期使用后底座与罐壁连接位置出现焊缝撕裂；底座侧边预留了排净口接口，位置略高于法兰盘上平面，能在罐体检修、介质更换时完全排净罐内残留液体，减少积液带来的内部腐蚀风险。

　　设计这类储罐时需要重点核对安装边界条件，罐体总高度要结合厂区的限高要求、顶部操作空间做调整，爬梯的安装位置要避开厂区内的工艺管线、桥架走向，保证人员攀爬路径无遮挡，底座的螺栓孔分布要与前期施工的混凝土基础预埋点位完全匹配，避免现场安装时出现扩孔、重新打孔的问题，影响基础的结构强度；同时要核算罐体满载时的总重量，确认混凝土基础的承载能力满足载荷要求，避免出现基础沉降不均导致罐体倾斜的问题。在实际应用中，这类储罐可根据存储介质的不同，在罐顶预留呼吸阀、液位计、进料口、人孔等标准接口，筒身侧壁可根据工艺需求预留出料口、回流口、温度检测口等接口，所有接口的法兰压力等级统一选用常压容器标准等级，方便现场与工艺管线做配对连接；罐体外壁可根据厂区的防腐要求做除锈后刷防锈漆、面漆处理，户外安装的罐体还可以在外部增加保温层，适配需要控温存储的介质场景。
