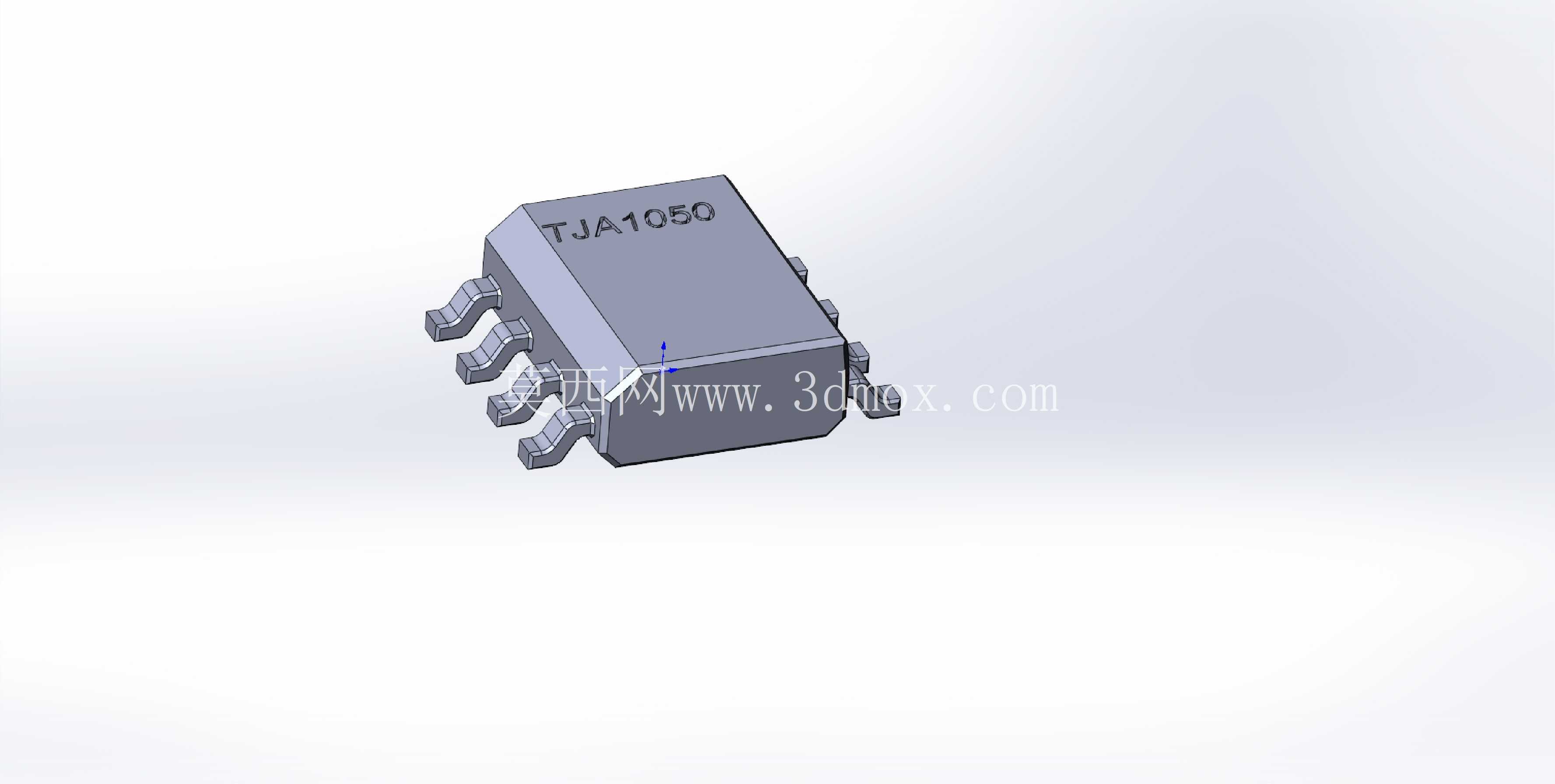

贴片式CAN总线收发器TJA1050结构设计

　　在车载电子、工业自动化控制的总线通讯链路搭建中，CAN总线收发器是连接CAN控制器与物理总线的核心接口器件，TJA1050作为广泛应用的高速CAN收发芯片，其贴片封装的三维结构设计直接决定了PCB布局的适配性、生产焊接的良率以及长期工况下的信号传输稳定性。做这类贴片IC的三维建模，不能只做外观示意，必须完全贴合实际量产器件的物理边界，从引脚成型弧度、塑封本体拔模斜度到引脚共面度公差，都要和实物器件的参数对齐，否则导出的模型用于PCB装配干涉检查时就会出现偏差，给后续生产组装埋下隐患。

　　从实际应用场景来看，这款贴片封装的TJA1050多用于空间受限的嵌入式控制板卡，比如车载车身控制模块、工业IO采集终端、新能源电池管理系统的通讯节点，这些场景下板卡布局密度高，器件周边往往会布置滤波电容、终端电阻等外围元件，所以模型的外形尺寸精度直接影响布局阶段的空间预判。建模时首先要确定塑封本体的基准轮廓，SOP-8封装的本体宽度、长度要符合JEDEC相关封装标准，本体顶部的丝印字符区域做浅浮雕处理，还原实物的标识特征，同时本体侧面的拔模斜度不能忽略，实际塑封器件脱模时会存在微小的斜度，这部分细节在做板级热仿真、装配间隙检查时会影响计算结果。

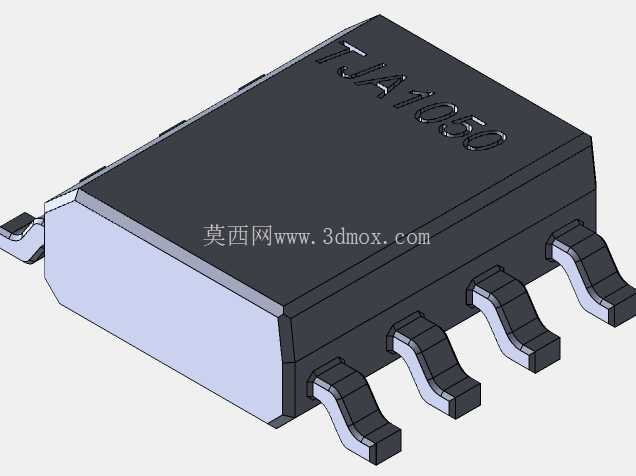

　　引脚部分的设计是这类贴片IC建模的核心重点，不能简单做直片状的引脚示意，要还原SOP封装鸥翼型引脚的成型弧度：引脚从本体侧面引出的位置有固定的伸出长度，向下弯折的弧度半径要匹配实际SMT焊接的成型要求，引脚末端的焊盘接触段要保证共面度，所有引脚的底面处于同一基准平面，公差控制在合理范围内，这样在做PCB装配仿真时，才能准确模拟焊锡浸润后的焊接状态，提前预判引脚连锡、虚焊的风险。引脚的宽度、引脚间距严格遵循SOP-8的标准节距，相邻引脚之间的间隙要和实物一致，避免布局时出现和周边走线、焊盘的干涉问题。

　　从功能特性对应的结构设计来看，TJA1050作为CAN总线的物理层接口，具备抗电磁干扰、过流保护的特性，对应的封装结构上，塑封本体采用环氧树脂材料，建模时可以预留材料属性赋值的接口，方便后续做热分布仿真——器件在满负载通讯时的温升会通过塑封本体和引脚向外传导，准确的本体体积、引脚接触面积参数，能让热仿真结果更贴近实际工况，帮助硬件工程师评估板卡的散热设计是否合理。另外，模型的安装边界要明确标注：器件焊接到PCB后，本体底部和PCB板面之间的间隙要符合实际器件的 standoff 高度，这个间隙是清洗助焊剂残留、保证焊点可靠性的关键空间，建模时不能把本体底面和PCB基准面完全贴合，要留出符合实物的间隙尺寸。

　　在实际的结构选型工作中，很多工程师在画板阶段容易忽略IC的实际三维尺寸，只参考 datasheet 里的二维封装尺寸，往往会出现器件和周边结构件、外壳干涉的问题，比如塑料外壳的内部凸筋刚好压在器件本体顶部，或者接插件的固定脚和器件引脚距离过近导致安规距离不足。这个三维模型完整还原了器件的所有外部特征，包括本体四个角的微小圆角、引脚表面的镀锡层厚度对应的尺寸增量，在做整机结构装配检查时，可以直接导入装配体，验证器件和周边所有零部件的间隙是否满足设计要求，不需要等实物打样回来才发现干涉问题，能大幅缩短研发打样的周期。

　　另外，建模时对器件的视觉特征做了还原，本体表面的哑光塑封质感、引脚的金属光泽都做了对应处理，在做产品宣传图、爆炸视图渲染时，可以直接调用模型，不需要额外做外观处理。需要注意的是，这类半导体器件的模型不需要做内部晶圆、键合线的细节，因为结构设计、PCB布局阶段只需要外部的装配尺寸，内部结构不会影响装配检查的结果，过度建模反而会增加文件体积，影响大装配体的运行流畅度。整个模型的坐标系原点设置在器件本体的中心底面，和PCB封装的原点对齐，导入EDA软件或者三维机械软件时不需要额外调整坐标位置，能直接匹配布局坐标，提升设计效率。对于经常做CAN总线相关板卡设计的工程师来说，这个精准的三维模型可以直接复用在不同的项目中，不需要每次都重新绘制封装模型，能减少重复建模的工作量，同时避免自行建模时的尺寸误差导致的生产问题。
